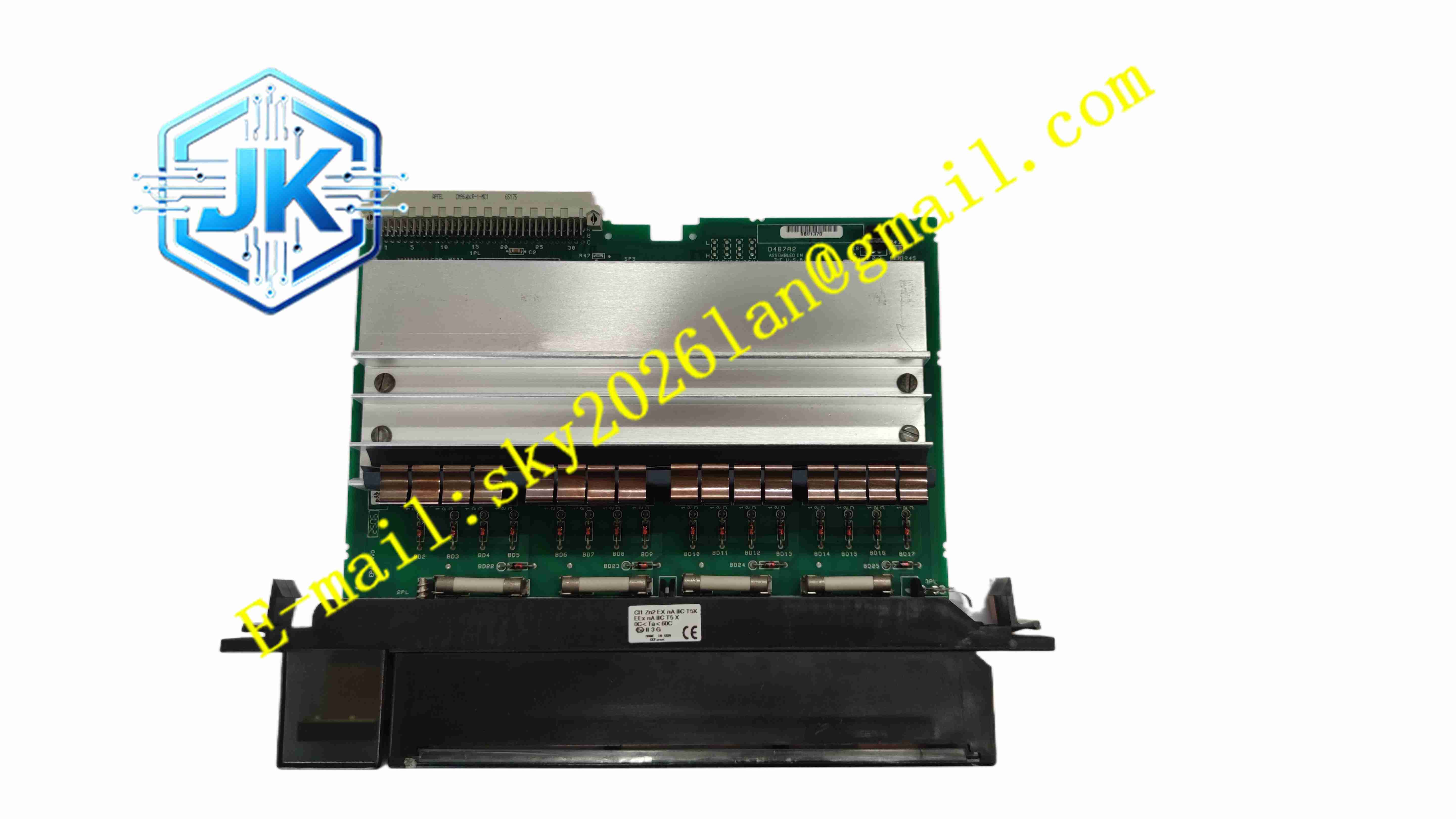

GE IC697MDL740

产品简介 GE IC697MDL740 属于 GE Fanuc 90‑70 大型 PLC 自动化控制系统家族,是机架安装式数字量输出模块,专门承担控制器逻辑信号向现场执行元件的功率驱动任务。该模块完全兼容 GE 90‑70 VME 总线机架,同时可借助专用适配器在 PACSystems RX7i 硬件平台中投入使用。模块接收 PLC 背板总线下发的逻辑开关指令,将低压逻辑电平转换为大功率直流输出信号,直接驱动电磁阀线圈、接触器、指示灯、报警喇叭、小型执行器等现场设备。模块采用分组隔离架构,把 16 个输出通道划分为 4 个独立通道组,单一组故障不会波及其他通道组,极大提升整套控制系统的容错能力,广泛部署在高可靠性要求的工业关键控制回路。

分类:
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

GE IC697MDL740

技术规格 通道总数:16 路数字输出;通道分组:4 组,每组 4 通道;输出类型:NPN 晶体管直流输出;额定工作电压:24VDC、48VDC;持续工作电压范围:20VDC 至 60VDC;单通道持续额定输出电流:2A;单组最大持续电流:4A;开通响应时间:最大 2ms;关断响应时间:最大 2ms;背板总线隔离耐压:1500VAC;每组回路配置独立 10A 熔断器;背板供电:5VDC,由 PLC 机架背板提供;总线接口:VME 标准背板接口;模块占用机架槽位:单槽位。

功能特点 模块内部搭载独立光电耦合器件,实现 PLC 背板控制回路与现场功率输出回路之间的电气隔离,阻断现场侧的浪涌、干扰反向侵入控制器背板。四分组独立保护设计,任意一组内发生短路故障,仅熔断该组熔断器,其余三组通道保持正常工作,不会造成全部输出通道停机。电路具备 10 倍额定电流短时浪涌耐受能力,适配电磁线圈上电瞬间产生的冲击电流。前面板为每一路通道配置独立 LED 状态指示灯,同时设置分组保险故障指示灯,运维人员可直接目视判断通道通断状态与保险熔断故障。模块本体设置机械防错编码键槽,不同 I/O 类型模块键槽结构互不相同,从物理层面阻止不同电压等级模块误插入机架插槽。模块通道地址、故障报警阈值全部在 PLC 编程软件内完成配置,硬件本体无需拨码开关、跳线设置,减少现场硬件操作失误。模块内置硬件诊断电路,持续监测输出回路短路、过流、断线故障,故障信息上传至 PLC 控制器,支持上位机软件读取故障代码。

应用场景 火力发电厂锅炉辅机控制、发电机组辅助控制系统;大型冶金轧钢生产线、高炉工艺控制系统;石油化工装置 DCS 配套 PLC 联锁控制系统;大型市政污水处理厂、净水厂工艺控制;大型油气输送泵站、压缩机站开关量驱动控制;大型生产线设备安全联锁回路、设备启停、声光报警控制回路。

性能参数 工作环境温度:0℃至 60℃;存储运输温度:-40℃至 85℃;工作相对湿度:10% 至 90%,全程无凝露;绝缘耐压等级:1500VAC;输出关断状态漏电流:最大值 1mA;支持模块热插拔操作;抗振动等级满足 IEC60068‑2‑6;抗冲击等级满足 IEC60068‑2‑27;电磁兼容符合 IEC61000 系列工业 EMC 标准。

材质构成 模块外壳与前面板采用 UL94 V0 级阻燃改性工程塑料;内部信号主板与功率板采用玻纤增强环氧树脂 PCB 覆铜板;背板 VME 连接器、前端端子采用镀金铜合金接触弹片;熔断器底座采用耐高温热固绝缘材料;内部功率晶体管选用工业级硅功率器件;LED 指示灯封装为环氧树脂材质。

结构特征 标准单槽 VME 机架插件式模块化结构。模块前端集成状态 LED 指示灯区域与可拆卸接线端子排;模块后端集成 VME 总线金属屏蔽背板连接器;模块两侧设置金属卡扣,用于将模块锁紧固定在机架导轨槽内;内部电路板采用分层隔离布局,逻辑信号板与功率输出板物理分隔,降低功率回路对弱电控制回路的电磁干扰;壳体预留散热通风缝隙,自然对流散热。

工作原理 PLC 主 CPU 通过 VME 背板总线下发数字逻辑指令信号至模块内部逻辑电路。控制信号经过光电耦合器完成电气隔离,将背板弱电信号隔离后送入驱动电路。驱动电路控制大功率 NPN 晶体管完成导通或者关断动作,向外输出直流电压驱动现场负载。每一组输出回路串联独立熔断器,实时采集回路电流数值。当回路发生短路或者严重过载,回路电流超过熔断器额定值,熔断器熔断,切断本组输出回路,保护内部功率晶体管不被烧毁。模块诊断电路持续采集每一路输出端电压状态,识别短路、开路故障,将故障信息编码后上传至 PLC 背板,供控制器采集、存储、上传上位监控系统。

安装要求 模块仅允许安装在控制柜内部 GE 90‑70 系列标准 VME 机架槽位。安装作业前必须切断整套机架背板供电电源,执行断电验电操作。安装前核对模块机械编码键槽,确认与机架插槽匹配,禁止强行推入不匹配插槽。模块推入机架后,手动锁紧两侧固定卡扣,保证背板连接器完全可靠接触。现场接线严格按照端子标识区分电源正极、负极,不可反接。信号线缆选用屏蔽电缆,屏蔽层仅在控制柜侧单点接地,现场侧屏蔽层悬空,避免地环干扰。接线完成后,检查端子紧固力矩,保证所有导线无松动。控制柜内部预留足够通风空间,保证模块自然散热,控制柜风扇维持正常运转。

使用注意事项 每一路现场负载工作电流,不可超过单通道 2A 额定值,分组总电流不可超过每组 4A 上限,防止过载烧毁功率器件。模块端子排不允许在带电状态下插拔,带电拔插会产生电弧,损坏端子与内部电路。现场动力电缆与模块信号电缆分开敷设,保持足够间距,远离大功率变频器、交流电机、接触器等强电磁干扰设备。定期巡检面板指示灯状态,出现保险故障灯点亮时,必须断电后更换同规格 10A 熔断器,不可更换大容量熔断器。模块长期停机再次投用前,检查端子有无氧化、松动,清理壳体积尘。防爆区域使用该模块时,严格遵循对应防爆规范配套安全栅使用。
