描述

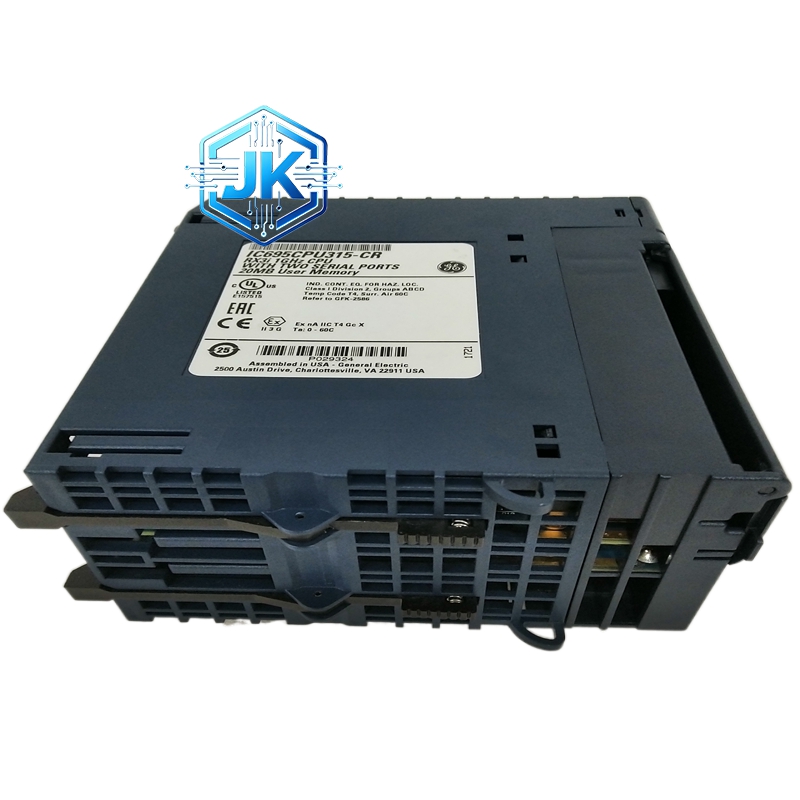

GE IC695CPU315-BB
技术规格：
- 产品系列：PACSystems RX3i
- 处理器：1GHz Intel Celeron-M微处理器
- 用户RAM：20MB（电池保持，断电不丢失）
- 闪存用户存储器：20MB（非易失性，存储程序和数据）
- 程序块支持：最多512个块，每块最大128KB
- 离散I/O内存：%I和%Q各32Kbits
- 模拟I/O内存：%AI和%AQ各32Kwords（可配置）
- 大容量内存：%W可配置至可用RAM，符号变量最高20MB
- 编程语言：梯形图（LD）、结构化文本（ST）、功能块图（FBD）、C语言
- 串行端口：1×RS-232（9针D-Sub）、1×RS-485（15针D-Sub）
- 串行协议：SNP、Modbus RTU从站/主站、通用串行I/O
- 背板总线：双总线架构——高速PCI总线 + 串行背板总线
- 以太网：需配合IC695ETM001等以太网模块实现
- 电源要求：+3.3V DC ≈ 1.0A；+5V DC ≈ 1.2~1.3A
- 电池：IC695ACC302智能辅助电池（保持RAM内容）
- 工作温度：0℃ ~ 60℃
- 时钟精度：每日漂移约2秒
- 安装方式：RX3i标准机架（IC695CHS012等）
功能特点：
- PLC级确定性：虽然基于PC架构，但保留了传统PLC的确定性扫描特性，I/O刷新周期稳定可预测
- 双总线架构：高速PCI总线支持新型高速I/O模块，串行背板总线兼容老款90-30系列模块，实现新旧混合使用
- 大容量存储：20MB RAM + 20MB闪存，可存储大量程序、配方数据和历史记录
- 多语言编程：支持IEC 61131-3标准的LD/ST/FBD三种语言，外加C语言，编程灵活性极高
- 在线诊断：前面板LED指示运行/故障/电池状态，支持通过串口或以太网远程诊断
- 固件现场升级：支持通过通信接口在线升级CPU固件，无需拆机
- 兼容90-30系列：通过串行背板可直接使用大量老款I/O模块，降低棕地升级成本
- 浮点运算：内置硬件浮点单元，支持复杂数学运算和PID控制
应用场景：
- 物流中心输送线协调控制
- 化工/食品厂批量排序和配方处理
- 汽车/电子装配线监控
- 包装机械的运动协调控制
- 任何需要高可靠性、强通信能力和大存储容量的控制系统
性能参数：
| 参数项 | 数值 |
|---|---|
| CPU主频 | 1GHz Celeron-M |
| 用户RAM | 20MB（电池保持） |
| 闪存 | 20MB |
| 程序块 | 最多512个，每块≤128KB |
| 串口 | 1×RS-232 + 1×RS-485 |
| 背板 | PCI + 串行双总线 |
| 电源 | 3.3V/1.0A + 5V/1.2~1.3A |
| 工作温度 | 0℃ ~ 60℃ |
| 时钟漂移 | ≈2秒/天 |
| 认证 | UL、CE、CSA |
材质构成：金属外壳（铝合金），FR-4多层PCB板，Intel Celeron-M处理器，20MB SDRAM芯片，20MB NAND Flash芯片，MAX232电平转换芯片，RS-485收发器（如SN65HVD1176D），电池接口，前面板为工程塑料带LED指示灯。

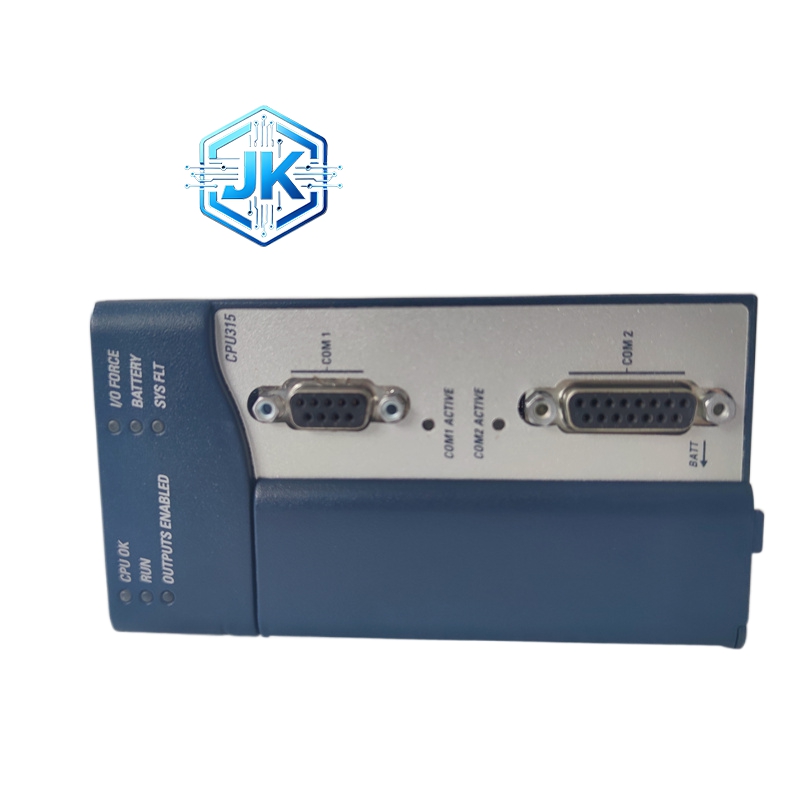

结构特征：单槽宽度，前面板有6个状态LED（Power/Run/Fault/Batt/Comm1/Comm2）、2个串行口（RS-232为9针D-Sub，RS-485为15针D-Sub）、电池接口，后面板为双总线连接器（PCI + 串行），底部有安装固定卡扣和散热孔。
工作原理：CPU上电后从闪存加载用户程序至RAM，然后以确定性周期扫描所有I/O模块，执行用户程序逻辑，更新输出状态，同时处理串口通信和以太网通信任务。双总线架构使高速模块走PCI总线获得低延迟，传统模块走串行总线保持兼容。电池在断电时维持RAM内容不丢失。
安装要求：
- 安装于RX3i标准机架（如IC695CHS012）的主机架槽位
- 配合IC695PSA140电源模块供电
- 配合IC695ACC302电池模块保持RAM数据
- 以太网通信需额外安装IC695ETM001等以太网模块
- 串口通信线使用屏蔽电缆，RS-485总线两端加120Ω终端电阻
使用注意事项：
- 电池IC695ACC302需定期检查，寿命约3~5年，低电量时Fault LED会闪烁
- 固件升级时严禁断电，建议先备份程序
- RS-485总线上每个节点地址必须唯一
- 模块散热孔不可遮挡，确保空气流通
