描述
技术规格

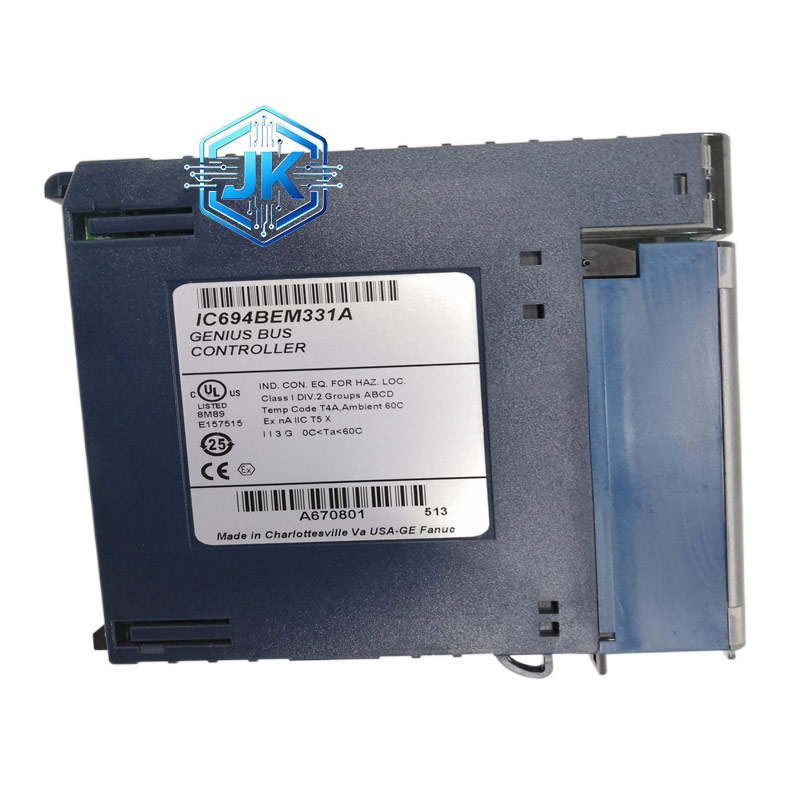

- 所属系列：GE PACSystems RX3i（IC694）
- 总线协议：Genius 专用 I/O 总线（主站）
- 通信速率：38.4Kbps/76.8Kbps/153.6Kbps（软件可选）
- 数据容量：单设备 128 字节输入 + 128 字节输出；全局数据 128 字节
- 扩展能力：单 RX3i 系统最多 8 个 BEM331，每总线最多 32 个从站
- 接口：DB9（Genius 总线），背板通信
- 隔离耐压：总线 – 背板 1500VAC
- 供电：背板 5VDC，功耗 0.4A
- 工作温度：0°C~+60°C；存储 – 40°C~+85°C
- 尺寸重量：标准单槽位，约 0.35kg
- 认证：CE、UL、CSA、RoHS
功能特点- Genius 总线主站：无缝对接 Genius I/O、VersaMax、90-70 远程机架，统一管控。
- 高速数据交互：最高 153.6Kbps，支持 128 字节 I/O 数据 + 128 字节全局数据共享。
- 多模块扩展：单系统 8 块并行，构建多总线冗余或分区控制网络。
- 全局数据共享：跨设备实时同步关键参数，无需 CPU 中转，提升响应速度。
- 完善故障诊断：LED 指示灯 + 故障代码，快速定位总线掉线、从站离线、通信超时。
- 热插拔兼容：RX3i 机架带电插拔，维护不中断分布式系统运行。
应用场景
- 大型工厂 Genius 分布式 I/O 联网（冶金、水泥全厂 I/O）
- RX3i 系统与 legacy 90-70/Genius 设备混合组网改造
- 水处理、化工分布式站点集中管控（泵站、反应釜远程 I/O）
- 汽车零部件生产线远程机架联动控制
- 冗余 Genius 网络主站冗余配置，提升系统可靠性
