描述
技术规格：
- 制造商：GE Fanuc（现 Emerson Automation）
- 所属系列：PACSystems RX3i PLC 系统

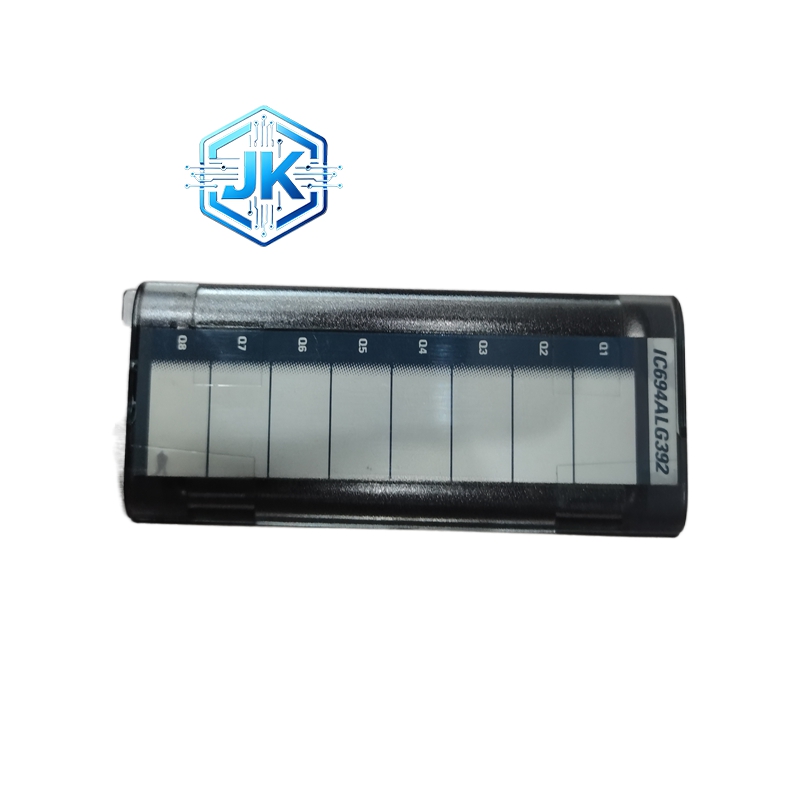

- 型号：IC694ALG392
- 通道配置：8 路单端模拟输出
- 输出信号范围：
- 电压：0–10V（单极性）、-10–+10V（双极性）
- 电流：0–20mA、4–20mA
- 分辨率：15 位（电压）、16 位（电流）
- 精度：±0.05% 满量程
- 刷新速率：≤1ms / 通道
- 隔离电压：1500VAC（通道 – 背板光电隔离）
- 负载能力：
- 电压输出：最大 5mA / 通道
- 电流输出：最大 600Ω 负载
- 供电：5VDC（背板取电，150mA）
- 工作温度：0℃~+60℃
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸：标准 RX3i 模块尺寸（100mm×150mm×35mm）
- 重量：约 0.31kg
- 材质：工业级阻燃外壳、高精度信号 PCB 板、镀金连接器
- 安装方式：标准机架插槽安装，支持热插拔
- 认证：CE、UL、RoHS、SIL2 认证
功能特点：
- 多类型信号输出灵活适配：支持电压（0–10V、-10–+10V）、电流（0–20mA、4–20mA）四种标准输出信号，各通道独立配置，适配调节阀、变频器、伺服执行器等不同类型模拟负载，无需额外转换模块。
- 超高精度稳定输出：电压输出 15 位分辨率、电流输出 16 位分辨率，精度 ±0.05% 满量程；≤1ms / 通道高速刷新，快速响应 PLC 控制指令，适配高精度闭环调节场景（如温度、压力精准控制）。
- 强隔离安全可靠：通道与背板之间 1500VAC 光电隔离，有效阻断高压干扰与地电位差，保护 PLC 及后端设备安全；各通道独立短路保护，故障时不影响其他通道运行。
- 高负载能力适配多设备：电压输出最大 5mA / 通道，可直接驱动小型执行器；电流输出最大 600Ω 负载，适配长距离传输及高阻抗负载，满足工业现场复杂负载需求。
- 热插拔易维护：支持 RX3i 系统热插拔，维护时无需停机，可直接拆卸更换模块，大幅降低系统停机时间，提升维护效率。
- 工业级耐用适配恶劣环境：0℃~+60℃宽温运行，阻燃外壳 + 三防 PCB 板，抗振动、抗电磁干扰、防潮防尘，耐受工业现场粉尘、潮湿、强干扰等恶劣环境。
应用场景：
- 化工行业：反应釜温度 / 压力闭环控制（驱动调节阀）、精馏塔流量调节、防爆区域执行器控制。
- 能源行业：电厂锅炉给水调节阀控制、蒸汽温度调节、发电机励磁系统模拟信号输出。
- 石油天然气：油气田压缩机转速调节（驱动变频器）、输油管道压力调节阀控制。
- 制造业：生产线温度 / 压力闭环控制、变频器调速、伺服执行器位置控制。
