描述
技术规格：
- 制造商：GE Fanuc（现 Emerson Automation）
- 所属系列：PACSystems RX3i PLC 系统

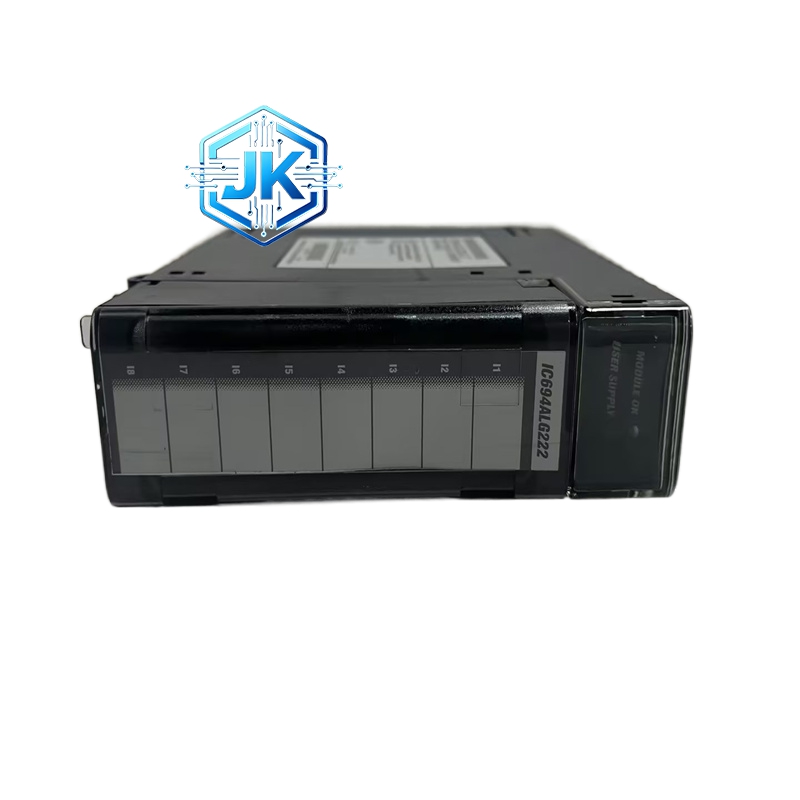

- 型号：IC694ALG222
- 通道配置：16 路单端电压输入 / 8 路差分电压输入（软件可配置）
- 输入电压范围：0–10V（单极性）、-10–+10V（双极性）
- 分辨率：12 位（0–10V 时 2.5mV / 位；-10–+10V 时 5mV / 位）
- 采样速率：单端模式 6ms / 通道；差分模式 3ms / 通道
- 滤波频率：单端模式 41Hz；差分模式 82Hz
- 隔离电压：250VAC（通道 – 背板光电隔离）
- 输入阻抗：≥1MΩ
- 供电：5VDC（背板取电，120mA）；24VDC（外部供电，65mA）
- 工作温度：0℃~+60℃
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸：标准 RX3i 模块尺寸（100mm×150mm×35mm）
- 重量：约 0.3kg
- 材质：工业级阻燃外壳、高精度信号 PCB 板、镀金连接器
- 安装方式：标准机架插槽安装，支持热插拔
- 认证：CE、UL、RoHS、SIL2 认证
功能特点：
- 灵活通道配置适配多场景：支持 16 路单端或 8 路差分输入，软件一键切换；单端模式适配普通电压信号采集，差分模式抗干扰能力更强，适配长距离、强干扰环境下的信号传输。
- 高精度快速采样：12 位高分辨率，电压采集精度 ±0.1% 量程；差分模式采样速率 3ms / 通道，单端模式 6ms / 通道，快速响应信号变化，适配动态过程控制场景。
- 宽量程覆盖标准信号：支持 0–10V（单极性）、-10–+10V（双极性）两种标准电压量程，覆盖工业绝大多数电压型传感器输出，无需额外信号转换模块，简化系统设计。
- 强隔离抗干扰稳定可靠：通道与背板之间 250VAC 光电隔离，有效阻断地电位差与电磁干扰；高输入阻抗（≥1MΩ），减少信号衰减，适配高阻抗传感器，保障信号采集准确性。
- 热插拔易维护：支持 RX3i 系统热插拔，维护时无需停机，可直接拆卸更换模块，大幅降低系统停机时间，提升维护效率。
- 工业级耐用适配恶劣环境：0℃~+60℃宽温运行，阻燃外壳 + 三防 PCB 板，抗振动、抗电磁干扰、防潮防尘，耐受工业现场粉尘、潮湿、强干扰等恶劣环境。
应用场景：
- 化工行业：反应釜温度（电压型传感器）、压力、液位信号采集，精馏塔参数监测。
- 电力行业：电厂锅炉压力、蒸汽温度、发电机振动（电压信号）监测。
- 水处理：污水处理池液位、水质参数（电压信号）、泵组压力采集。
- 制造业：生产线温度、压力、流量传感器信号采集，设备状态监测。
