描述
技术规格：
- 制造商：GE Fanuc（现 Emerson Automation）
- 所属系列：Series 90-30 PLC 系统

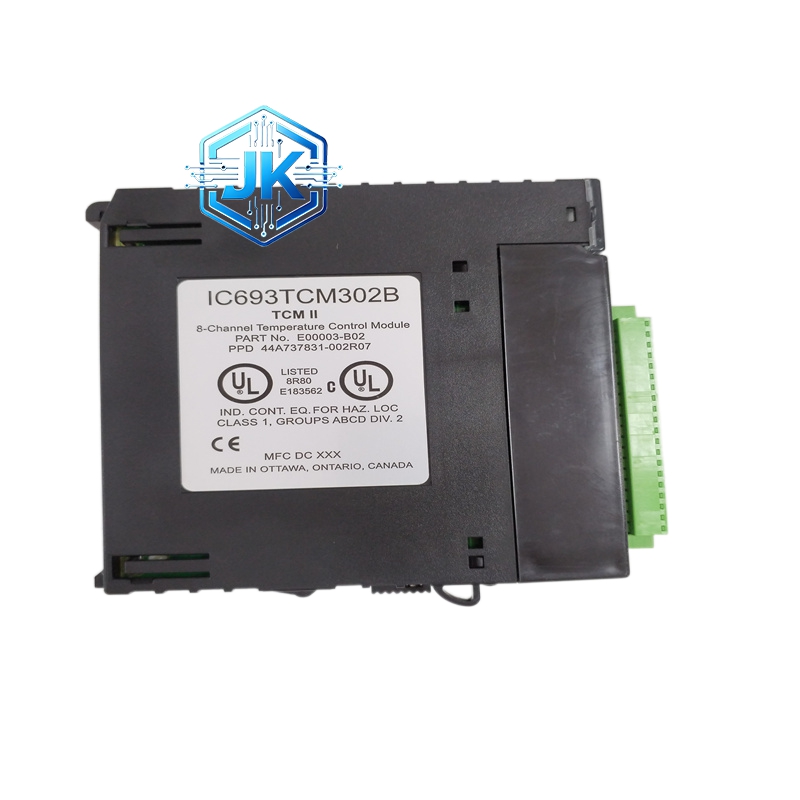

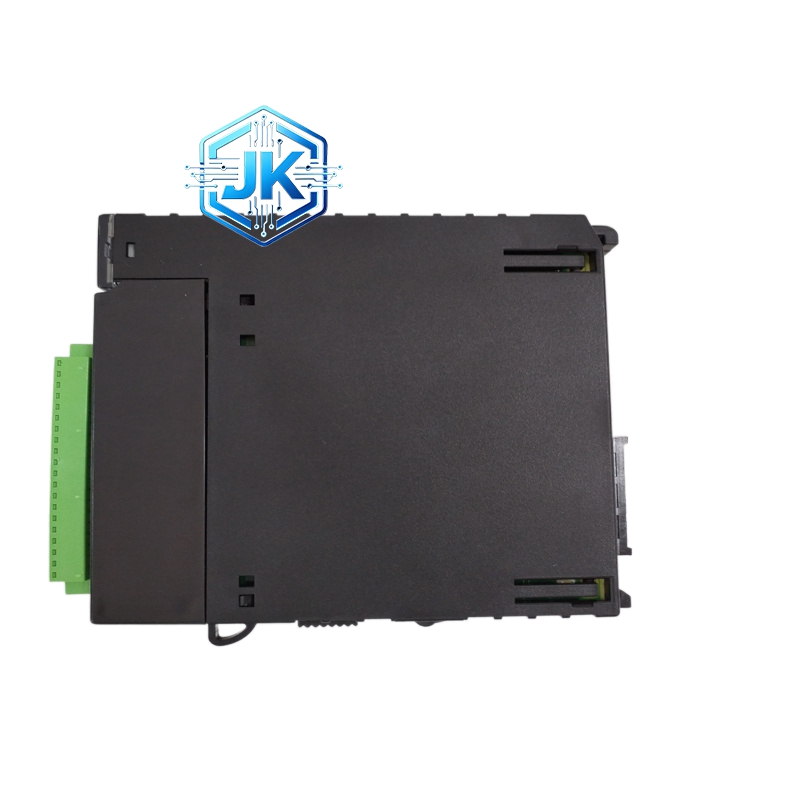

- 型号：IC693TCM302B
- 通道配置：8 路热电偶输入（J/K/L 型兼容）、8 路 PWM 控制输出
- 测量范围：-200℃~+1800℃（依热电偶类型而定）
- 测量精度：±0.08% 读数，分辨率 12 位（0.2℃）（较标准版提升）
- 控制精度：±0.8℃（较标准版提升）
- 输入特性：±15V 共模电压（抗干扰增强），支持热电偶开路 / 反接检测
- 输出特性：18–30VDC，负载电流 120mA（带载能力增强），关断漏电流≤0.1mA
- 控制模式：自动（PID 闭环）、手动（开环），单回路独立配置
- PID 参数：比例（0–10）、积分（0–10）、微分（0–10）独立可调，新增自适应 PID 算法
- PWM 周期：0.1–60 秒可编程
- 工作温度：-20℃~+70℃（高温适应性增强）
- 存储温度：-40℃~+85℃
- 尺寸：130mm×100mm×35mm
- 重量：约 0.11kg
- 材质：工业级阻燃外壳、增强抗干扰 PCB 板、镀金接线端子、优化滤波电容
- 安装方式：标准机架插槽安装
- 认证：CE、UL、RoHS 认证
功能特点：
- 标准版全兼容直接互换：与 IC693TCM302 标准版引脚、尺寸、功能完全一致，无需修改程序或接线，可直接替换升级，降低升级成本。
- 抗干扰能力显著提升：优化 PCB 布线与滤波电路，共模电压耐受提升至 ±15V，新增高频干扰抑制模块，有效抵御工业现场变频器、电机等设备产生的强电磁干扰，杜绝信号漂移与误触发。
- 控制精度与稳定性优化：升级高精度信号调理芯片，测量精度提升至 ±0.08% 读数，控制精度提升至 ±0.8℃；新增自适应 PID 算法，自动匹配负载特性，减少超调与震荡，提升温控稳定性。
- 高温环境适应性增强：工作温度范围扩展至 – 20℃~+70℃，优化散热设计，高温环境下连续运行无性能衰减，适配电厂、冶金、高温车间等严苛高温场景。
- 带载能力提升：输出负载电流提升至 120mA，可驱动更大功率的加热 / 制冷执行器，适配大功率温控回路需求，扩展应用范围。
- 故障诊断更精准：优化故障检测算法，提升热电偶开路、反接、超温异常的识别速度与准确性，减少误报警；LED 指示灯细化故障类型，便于快速定位问题。
应用场景：
- 冶金行业：冶金加热炉、钢坯热处理炉、高温烧结炉多温区精准控制。
- 电力行业：电厂锅炉辅助加热系统、蒸汽管道伴热、高温设备温度监测。
- 化工行业：高温反应釜、精馏塔高温段、防爆高温设备温度闭环控制。
- 高端制造：半导体扩散炉、精密陶瓷烧结炉、实验室高温设备温控。
