描述
技术规格：
- 制造商：GE Fanuc（通用电气发那科）
- 所属系列：Series 90-30 PLC

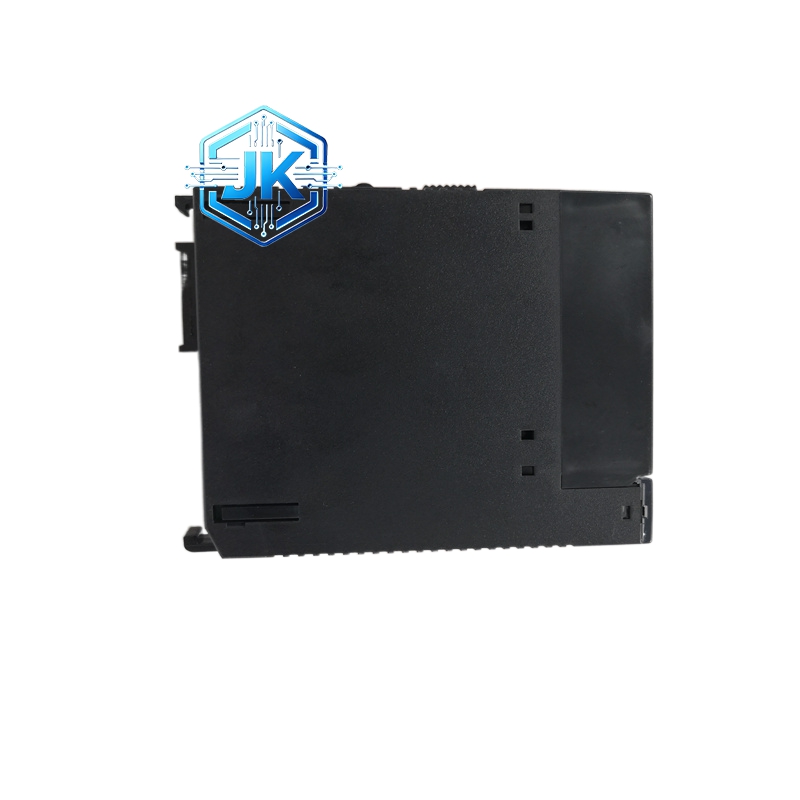

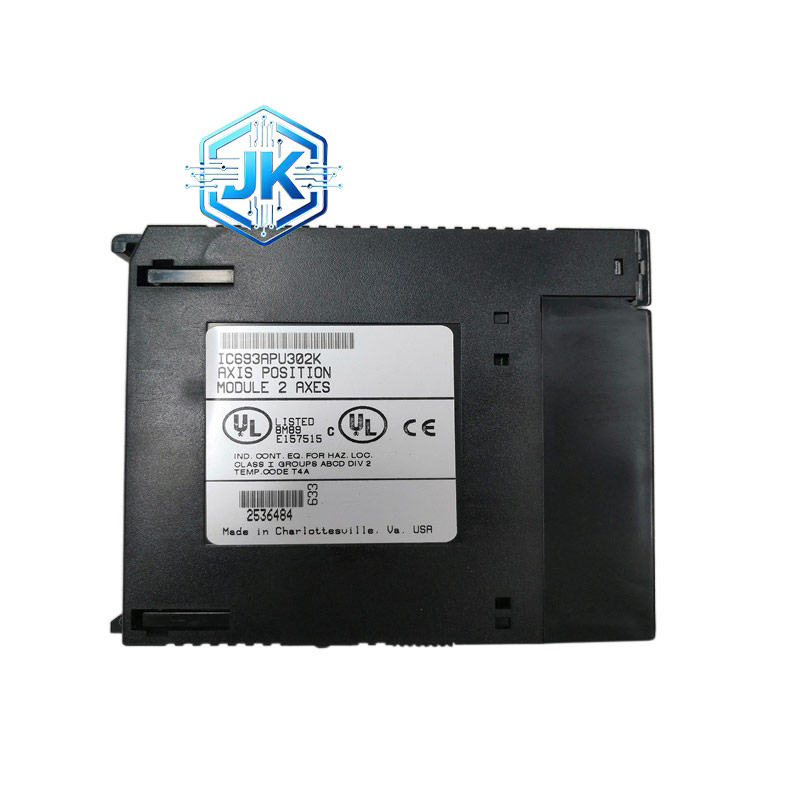

- 型号：IC693APU302
- 控制轴数：2 轴独立控制（X/Y 轴）
- 控制方式：脉冲 / 方向输出（伺服 / 步进通用）
- 输出脉冲频率：最高 100kHz / 轴
- 位置反馈：支持5VDC 差分编码器（A/B 相），最高 50kHz
- 定位精度：±1 脉冲（闭环反馈）
- 运动模式：点位运动、直线插补、圆弧插补、连续速度控制、同步运动
- 编程指令：内置运动控制指令（定位、回零、变速、暂停）
- I/O 信号：每轴含原点、限位（正 / 负）、急停、伺服使能、报警输入
- 输出信号：脉冲、方向、伺服就绪、定位完成
- 隔离性能：I/O 与背板1500VAC 光电隔离
- 背板电流：+5VDC@300mA、+24VDC@100mA
- 功耗：≤4.0W
- 工作温度：-20℃~+60℃
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸（宽 × 高 × 深）：70mm×90mm×150mm
- 重量：约0.6kg
- 安装方式：90-30 系列 PLC 任意 I/O 插槽
- 软件配置：Logicmaster 90-30 运动控制软件配置、编程
- 状态指示：PWR、RUN、FLT、X/Y 轴运动 / 定位 / 报警 LED
功能特点： - 2 轴独立 / 同步运动控制：可独立控制 2 轴实现单轴定位、速度控制；或同步联动完成直线 / 圆弧插补，适配 XY 平台、龙门机构、双轴同步传动场景。
- 高频脉冲高速运动：100kHz高频脉冲输出，适配高速伺服电机，实现快速定位、高速移动，缩短设备动作周期，提升生产效率。
- 闭环反馈精准定位：支持差分编码器位置反馈，±1 脉冲定位精度，消除丢步误差，适配精密加工、精准定位、高精度装配场景。
- 丰富运动模式灵活适配：内置点位、直线 / 圆弧插补、速度控制、回零等模式，支持变速、暂停、急停、限位保护，无需复杂运动控制算法编程，快速实现多轴联动。
- 完备安全保护机制：每轴独立正 / 负限位、原点、急停输入，触发时立即停止运动，防止超程碰撞；支持伺服报警监测，故障时自动停机并报警，保障设备安全。
- 光电隔离抗干扰稳定：1500VAC光电隔离，阻断工业现场电磁干扰，确保运动控制信号稳定，适配电厂、冶金、高速生产线等强干扰环境。
应用场景：
- 工业自动化设备：XY 工作台定位控制、龙门式搬运设备、双轴同步输送机、精密钻孔 / 攻丝机、自动焊接设备。
- 电子 / 半导体：SMT 贴片机双轴定位、芯片检测平台、PCB 钻孔机、半导体封装设备运动控制。
- 机床加工：小型数控机床 2 轴联动、雕刻机 XY 轴控制、铣床定位控制、冲床自动送料双轴同步。
- 包装 / 印刷：自动贴标机双轴定位、印刷机套色同步控制、包装机裁切定位、标签模切机运动控制。
- 物流仓储：自动堆垛机 2 轴定位、AGV 小车双轴驱动控制、货物分拣机高速定位、立体车库升降 / 横移动控制。
