描述
技术规格：
- 制造商：GE Fanuc（通用电气发那科）
- 所属系列：Series 90-30 PLC

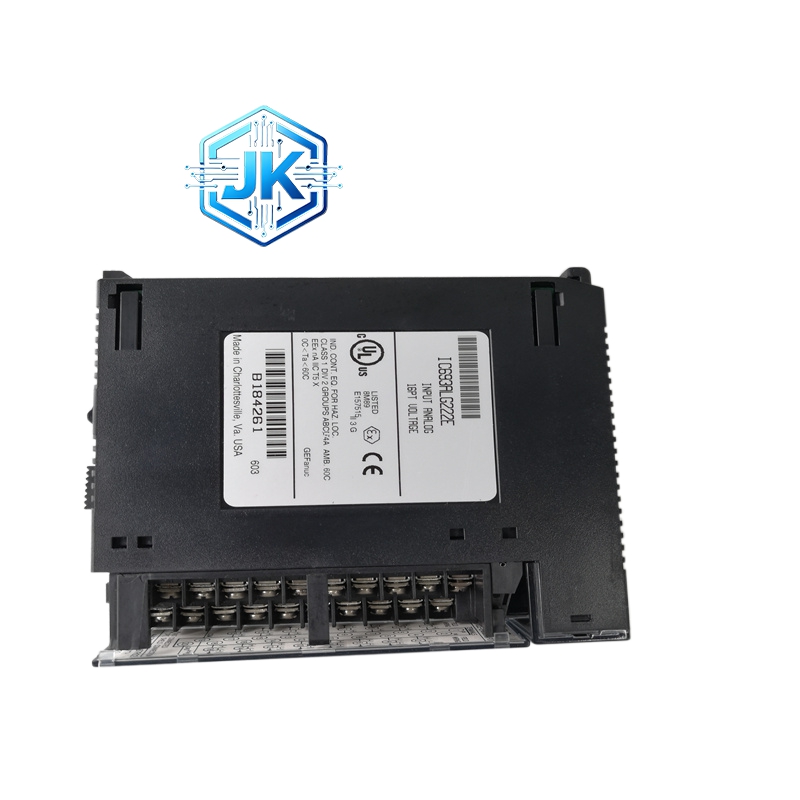

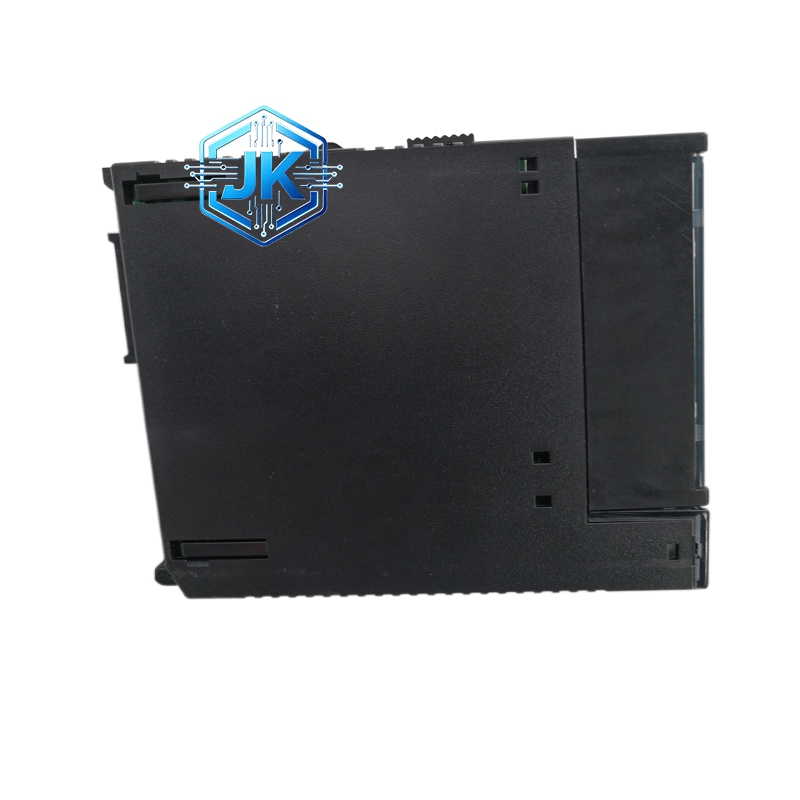

- 型号：IC693ALG222
- 通道配置：16 路单端输入 / 8 路差分输入（可软件配置）
- 输入电压范围（软件可选）：
- 单极性：0~+10VDC、0~+5VDC
- 双极性：-10~+10VDC、-5~+5VDC
- 分辨率：12 位（含符号位），最小分辨力 2.44mV
- 转换精度：±0.1%FS（25℃），温度漂移 ±50ppm/℃
- 转换速度：所有通道总转换时间 **≤4ms**
- 输入阻抗：>1MΩ（单端）、>2MΩ（差分）
- 隔离性能：通道与背板2500VAC 光电隔离，通道间 500VAC 隔离
- 共模抑制比（CMRR）：86dB（2MHz~100MHz）
- 背板电流：+5VDC@120mA、+24VDC@10mA
- 功耗：≤1.5W
- 工作温度：-40℃~+70℃
- 存储温度：-50℃~+85℃
- 防护等级：IP20
- 尺寸（宽 × 高 × 深）：52mm×85mm×133mm
- 重量：约0.34kg
- 安装方式：90-30 系列 PLC 任意 I/O 插槽（5 槽 / 12 槽底座）
- 软件配置：支持 Logicmaster 90-30、CIMPLICITY、手持编程器配置
- 状态指示：PWR（电源）、RUN（运行）、FLT（故障）、CHx（通道状态）LED
功能特点：
- 高密度灵活通道配置：单模块支持16 路单端或 8 路差分，差分模式有效抑制共模干扰，适配长距离信号传输；通道范围软件一键切换，无需硬件跳线，适配不同变送器输出。
- 12 位高精度信号采集：±0.1%FS转换精度、12 位分辨率，精准捕捉微弱电压信号变化；内置独立 ADC 校准电路，支持每通道零点 / 满度软件微调，补偿长距离线缆压降误差，无需额外信号调理器。
- 超强抗干扰工业级隔离：2500VAC光电隔离阻断地电位差与干扰，86dB高共模抑制比，耐受变频器、电机启停产生的强电磁干扰，信号稳定无跳变。
- 高速转换实时响应：全通道 **≤4ms** 快速转换，实时采集动态变化信号，适配压力波动、温度骤变等需快速响应的控制场景。
- 智能诊断故障自报警：实时监测断线、超量程、短路故障，LED 指示灯精准定位故障通道；支持远程诊断，上传故障代码至 PLC，快速排查无需拆机。
- 宽温耐用适配恶劣工况：**-40℃~+70℃** 宽温运行，阻燃 PCB 板加固设计，抗振动、抗冲击、防潮防尘，适配电厂、化工、冶金、油气等严苛工业环境。
应用场景：
- 过程控制：温度（热电偶 / 热电阻变送器）、压力、流量、液位传感器信号采集，反应釜、精馏塔、锅炉参数监测。
- 电力行业：电厂汽轮机轴承温度 / 振动监测、发电机定子绕组温度采集、变电站电压 / 电流信号监测。
- 石油天然气：油气田井口压力 / 温度采集、压缩机站状态监测、输油管道流量 / 压力实时采集。
- 制造业：生产线张力控制、注塑机温度 / 压力监测、机床主轴振动监测、食品包装机参数采集。
- 水处理：污水处理池 pH 值 / 溶解氧采集、净水厂液位 / 压力监测、泵站电机电流 / 电压监测。
