描述

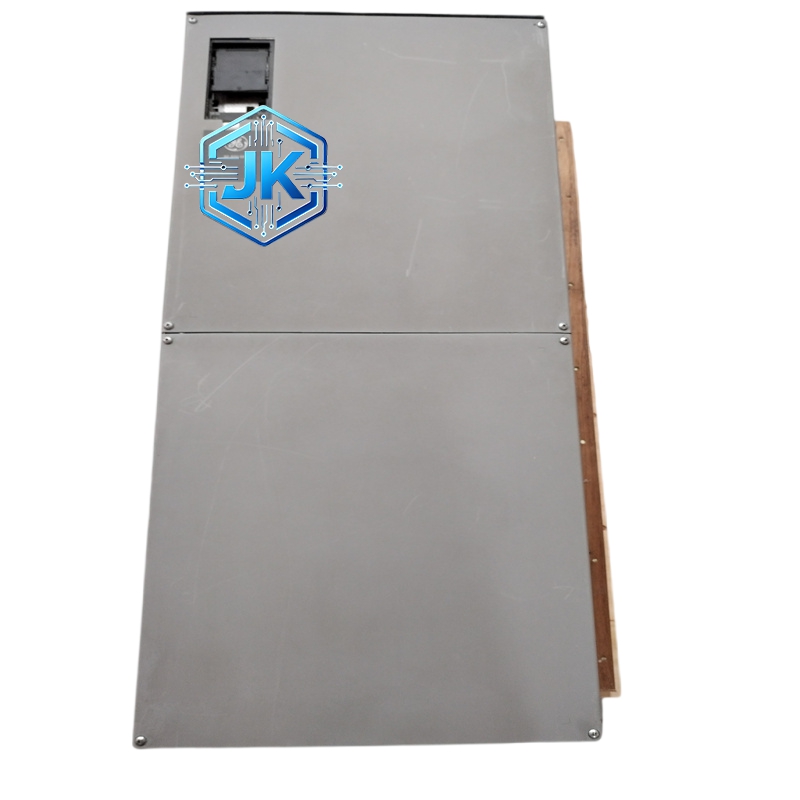

GE Grid Solutions 智能通信网关模块
技术规格：
| 参数项 | 详细值 |
|---|---|
| 支持协议 | IEC 61850（MMS/GOOSE/SV）、Modbus TCP/RTU、DNP3.0、IEC 104 |
| 以太网接口 | 2个RJ45（10/100Mbps自适应） |
| 串行接口 | RS485（2路）、RS232（1路） |
| 光纤接口 | SC单模光纤（1路，可选） |
| 数字输入 | 8路（干接点，用于状态采集） |
| 数字输出 | 4路（继电器输出，用于遥控） |
| 模拟输入 | 4路（4~20mA或0~10V，用于电气量采集） |
| 工作电压 | DC 24V（宽范围12V~36V） |
| 工作温度 | -20℃至+70℃ |
| 存储温度 | -40℃至+85℃ |
| 功耗 | ≤10W |
| 防护等级 | IP40（面板安装） / IP67（柜内安装） |
| MTBF | ≥50000小时 |
功能特点：
- 多协议转换：一台网关可同时接入不同协议的设备，解决现场设备协议不统一的问题。
- GOOSE报文传输：支持IEC 61850 GOOSE快速报文，实现开关设备之间的快速联锁（分合闸时间<4ms）。
- 边缘计算：内置逻辑判断功能，可在本地执行”若A开关跳闸则联锁B开关分闸”等逻辑，减少对主站的依赖。
- 远程操控：主站可通过网关远程执行开关分合闸操作，无需人员到现场。
- 数据缓存：具备断点续传功能，通信中断时自动缓存数据，恢复后自动上传，不丢失数据。
- ** web管理界面**：支持浏览器访问，可在线查看配置、监控状态、下载日志。
应用场景：
智能变电站站控层通信、配电自动化馈线终端（DTU）、分布式能源（光伏/风电）监控、微电网能量管理系统、工业企业配电监控。
安装要求：
- 安装在开关柜内或控制柜内，避免阳光直射和强电磁干扰。
- RS485总线采用手拉手接线方式，总线末端需加120Ω终端电阻。
- 光纤接口需使用匹配的光模块，避免弯折半径过小。
使用注意事项：
- 首次上电需通过web界面或配置软件进行协议和参数配置。
- 定期检查通信状态指示灯，确保与主站通信正常。
- 固件升级需通过官方工具进行，严禁使用非官方固件。
