描述

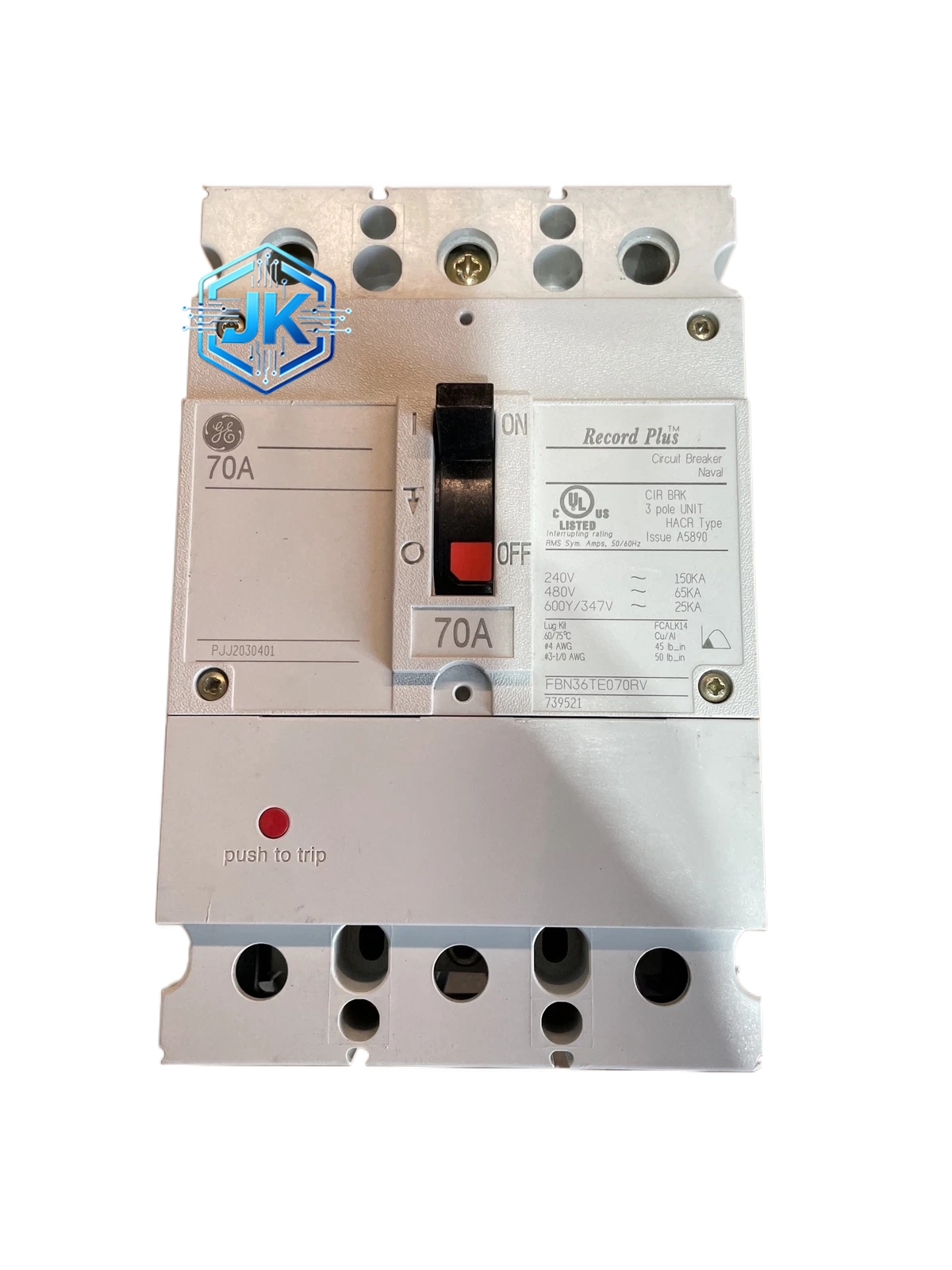

GE FBV36TE070RV 塑壳断路器（3极，额定电流70A，分断能力36kA，带电子脱扣器）
技术规格：
- 极数：3P（3极）
- 额定电流（In）：70A
- 额定绝缘电压（Ui）：690V AC
- 额定工作电压（Ue）：415V AC（50/60Hz）
- 额定短路分断能力（Icu）：36kA（415V AC）
- 额定运行短路分断能力（Ics）：25kA（415V AC）
- 脱扣器类型：电子式脱扣器（ETU），四段保护
- 长延时保护（L）：0.4In – 1.0In可调（28A – 70A）
- 短延时保护（S）：1.5In – 10In可调（105A – 700A），延时0.1s – 0.4s可调
- 瞬时保护（I）：5In – 15In可调（350A – 1050A）
- 接地故障保护（G）：0.2In – 1.0In可调（14A – 70A），延时0.1s – 0.3s可调
- 工作温度：-25℃ 至 +70℃
- 防护等级：IP20（前接线），IP40（后接线）
- 安装方式：DIN导轨安装 / 螺钉安装
- 机械寿命：20,000次
- 电气寿命：10,000次（In负载下）
功能特点：
- 四段电子脱扣保护：长延时（过载）+ 短延时（短路选择性）+ 瞬时（短路）+ 接地故障，全面保护线路和设备
- 高分断能力：36kA分断能力，满足大多数工业场合的短路保护需求
- 精确可调：所有保护参数通过前面板旋钮设定，无需更换脱扣器
- 触头状态指示：前面板红色/绿色翻牌指示触头分合状态
- 电气联锁附件：支持加装辅助触头（OF/SD）、分励脱扣器（MX/MN）、欠压脱扣器（MN）
- 拨动操作手柄：操作力小于80N，分合闸迅速明确
应用场景：
- 工业厂房主配电柜的馈线保护
- 电动机回路保护（配合短延时实现上下级选择性配合）
- 商业建筑楼层配电箱的分支保护
- 数据中心UPS馈线保护
- 发电机出口断路器
材质构成：
- 外壳：阻燃PC/ABS工程塑料，UL94 V-0等级，抗冲击强度IK08
- 灭弧室：纳米银合金触点 + 金属栅片灭弧室，灭弧时间小于10ms
- 操作机构：弹簧储能机构，合金钢弹簧，寿命20,000次
- 接线端子：铜合金镀锡，接触电阻小于100μΩ
- 脱扣器：电子式脱扣器PCB + 电流互感器 + 微处理器
结构特征：
- 标准宽度3个模数（约105mm×125mm×80mm）
- 前面板配置4个旋钮：Ir（长延时）、tr（短延时时间）、Isd（短延时电流）、Ig（接地故障电流）
- 前面板配置拨动操作手柄（黑色，OFF-ON）
- 前面板配置红色/绿色触头状态指示翻牌
- 顶部和底部配置接线端子排（上进线/下出线或后接线）
- 底部配置DIN导轨卡扣（35mm标准导轨）
工作原理：
电子脱扣器通过电流互感器实时采集三相电流，微处理器根据设定的保护参数进行计算。当电流超过长延时设定值并持续超过设定时间时，触发长延时脱扣；当电流超过短延时或瞬时设定值时，按设定延时或立即触发脱扣；当三相电流矢量和超过接地故障设定值时，触发接地故障脱扣。脱扣信号驱动分励脱扣线圈，释放弹簧储能机构，触头在10ms内快速分开，切断故障电路。
安装要求：
- 安装于35mm DIN导轨或使用螺钉固定于配电板上
- 上端接电源侧（进线），下端接负载侧（出线），不可反接
- 接线端子扭矩：M6螺丝2.5N·m，M8螺丝4N·m
- 接地端子必须可靠连接至接地母排（接地电阻小于4Ω）
- 多台断路器并联时需使用母排连接，确保均流
使用注意事项：
- 严禁带负荷拨动操作手柄（应先断开负载再操作）
- 保护参数设定需由专业电气工程师根据负载特性计算后设定
- 长期不操作的断路器需每6个月手动分合闸一次，防止触头粘连
- 接地故障保护（G功能）需配合中性线（N线）正确接线方可生效
- 断路器脱扣后需查明原因并排除故障后方可重新合闸，不可反复强制合闸
