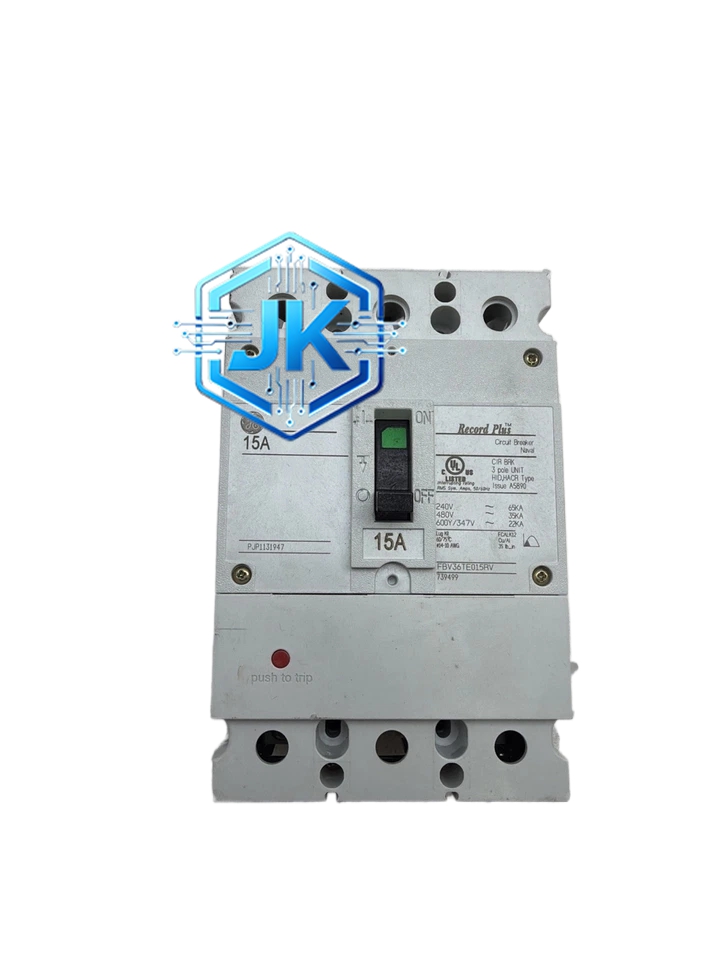

GE FBL36TE025RV 微型断路器（空气开关）
功能特点：
- C型脱扣曲线，适用于控制回路和仪表回路的保护，瞬时脱扣电流为额定电流的5～10倍，不会因正常启动电流（如电机启动、电容充电）而误跳闸
- 额定电流25A，额定电压250V AC（部分版本为480V AC），满足DCS机柜内配电需求
- 分断能力高，短路时分断能力可达6kA～10kA（250V AC），有效切断故障电流，保护下游设备
- 机械寿命长，可承受超过10000次分合操作，适应频繁操作场景
- 电气寿命长，在额定负载下可承受超过4000次分合操作
- 导轨式安装，35mm标准DIN导轨（EN 60715），安装和更换便捷
- 带有辅助触点和报警触点可选，可将开关状态（合闸/分闸/故障）反馈至DCS系统或上位机
- 宽温度范围工作，-25℃～+70℃均可正常工作，适应各种工业环境
技术规格：
| 参数项 | 规格值 |
|---|---|
| 极数 | 1P（单极）或2P（双极）可选 |
| 额定电流 | 25A |
| 额定电压 | 250V AC（或480V AC，视子型号） |
| 脱扣曲线 | C型（5～10倍额定电流瞬时脱扣） |
| 分断能力 | 6kA（250V AC） / 10kA（部分版本） |
| 安装方式 | 35mm DIN导轨（EN 60715） |
| 工作温度 | -25℃～+70℃ |
| 防护等级 | IP20（安装在柜内时） |
| 认证标准 | UL 489、CE（Low Voltage Directive）、CCC |
| 接线容量 | 1～25mm²铜导线 |
| 机械寿命 | 10000次以上 |
| 电气寿命 | 4000次以上（25A额定负载） |
| 触点材料 | 银合金（AgSnO₂），低接触电阻，耐电弧烧蚀 |
| 外壳材料 | 阻燃PA66工程塑料，UL94 V-0级阻燃 |
材质构成：
- 外壳：PA66+GF30（30%玻璃纤维增强尼龙），阻燃等级UL94 V-0，耐冲击、耐高温
- 触点：银氧化锡合金（AgSnO₂），含银量80%，接触电阻低，耐电弧
- 脱扣机构：双金属片（过载保护）+电磁线圈（短路保护）
- 灭弧室：采用窄缝灭弧技术，由多片镀锌钢板组成，快速熄灭电弧
- 接线端子：紫铜合金，镀镍处理，耐腐蚀
结构特征：

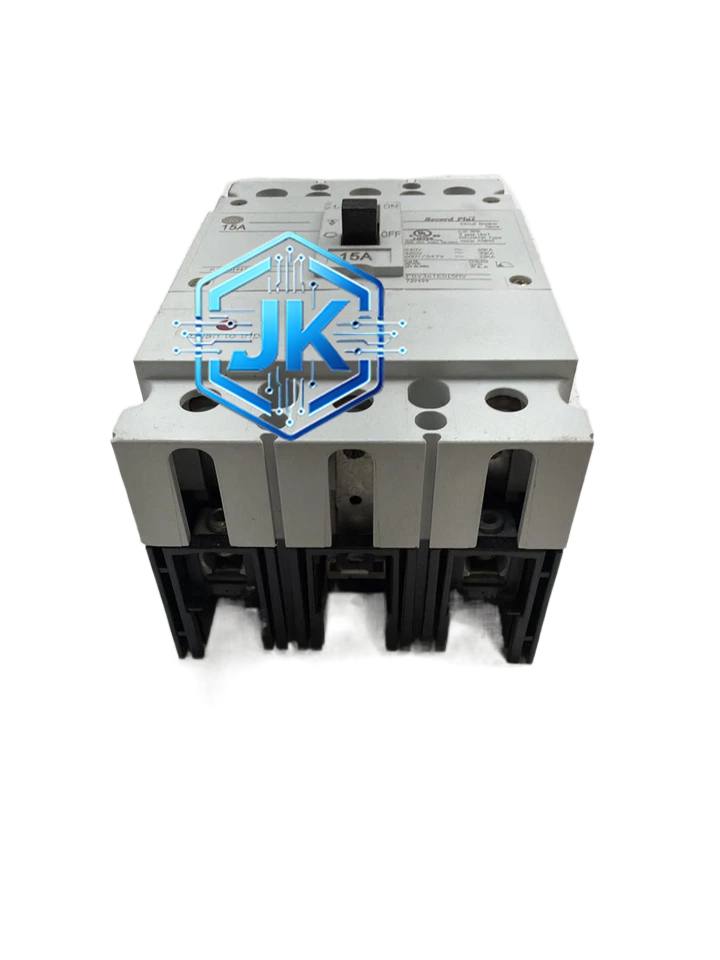

- 模块宽度为3个DIN模数（约54mm），厚度约85mm，高度约90mm
- 前面板带有操作手柄（ON/OFF位置清晰标识）和脱扣指示器（红色突窗，跳闸时弹出）
- 上下各有DIN导轨卡扣，一推一拉即可安装或拆卸
- 侧面带有辅助触点接口（可选配件）
- 背面带有接线端子，支持顶部或底部进线
工作原理：
正常工作时，电流通过触点和双金属片流向负载。当电流超过额定值但未达到瞬时脱扣值时，双金属片受热弯曲，推动脱扣机构使断路器跳闸（过载保护，延时动作）。当发生短路时，电流瞬间增大至额定电流的10倍以上，电磁线圈产生强大吸力，瞬间拉动脱扣机构使断路器在几毫秒内跳闸（短路保护，瞬时动作）。两种保护机制独立工作，互不干扰，确保在各种故障情况下都能可靠动作。
应用场景：
- DCS控制柜内各回路的过载和短路保护（如控制器电源回路、I/O模块电源回路）
- 仪表电源回路保护（如24V DC配电回路的分支保护）
- 现场接线箱中的分支回路保护
- PLC柜、变频器柜内的配电保护
- HVAC控制柜、消防控制柜等辅助系统的配电保护
安装要求：
- 安装在35mm标准DIN导轨上，上下卡扣固定，安装后轻拉确认不会脱落
- 进线接上端，出线接下端，不可反接（部分型号支持上下双向接线，需确认型号）
- 多台断路器并排安装时需保留至少1个模块间距（约18mm）用于散热
- 接线端子需用扭矩螺丝刀按规定扭矩拧紧（通常为1.2N·m～1.5N·m）
- 导线截面积需与额定电流匹配：25A断路器建议使用4mm²～6mm²铜导线
使用注意事项：
- 严禁超载使用，回路实际持续电流不可超过25A
- 跳闸后需先排除故障原因再合闸，不可反复强行合闸，否则会损坏脱扣机构
- 定期（建议每季度）检查接线端子有无发热变色，发热说明接触不良需重新紧固
- 脱扣指示器弹出后，需先将手柄拨至OFF位置再拨至ON位置方可重新合闸
- 备件存储需防潮防尘，避免脱扣机构因灰尘卡涩而失效
- 不可使用断路器作为隔离开关使用，检修时需另外加装隔离开关
