描述

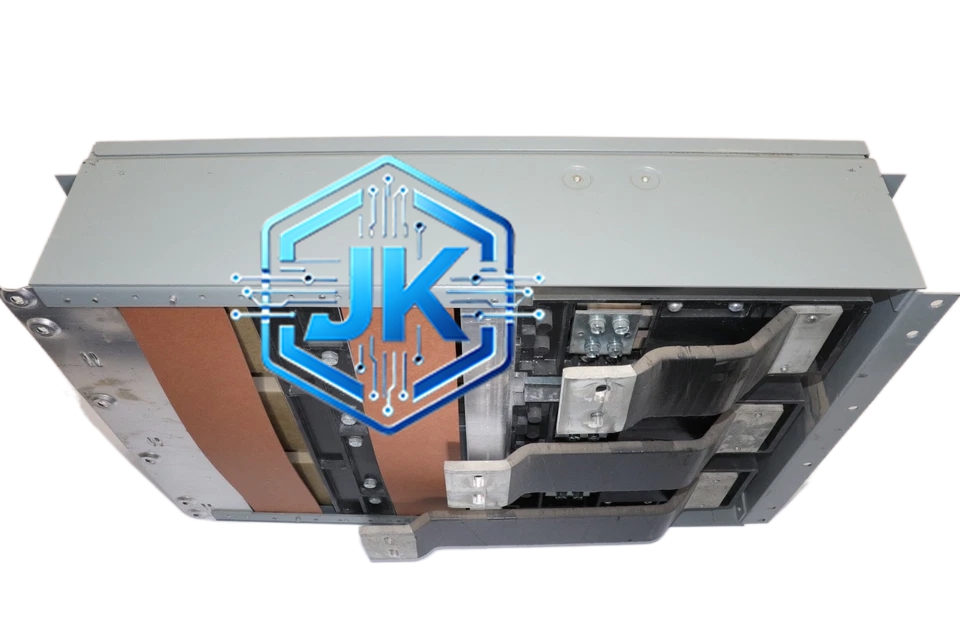

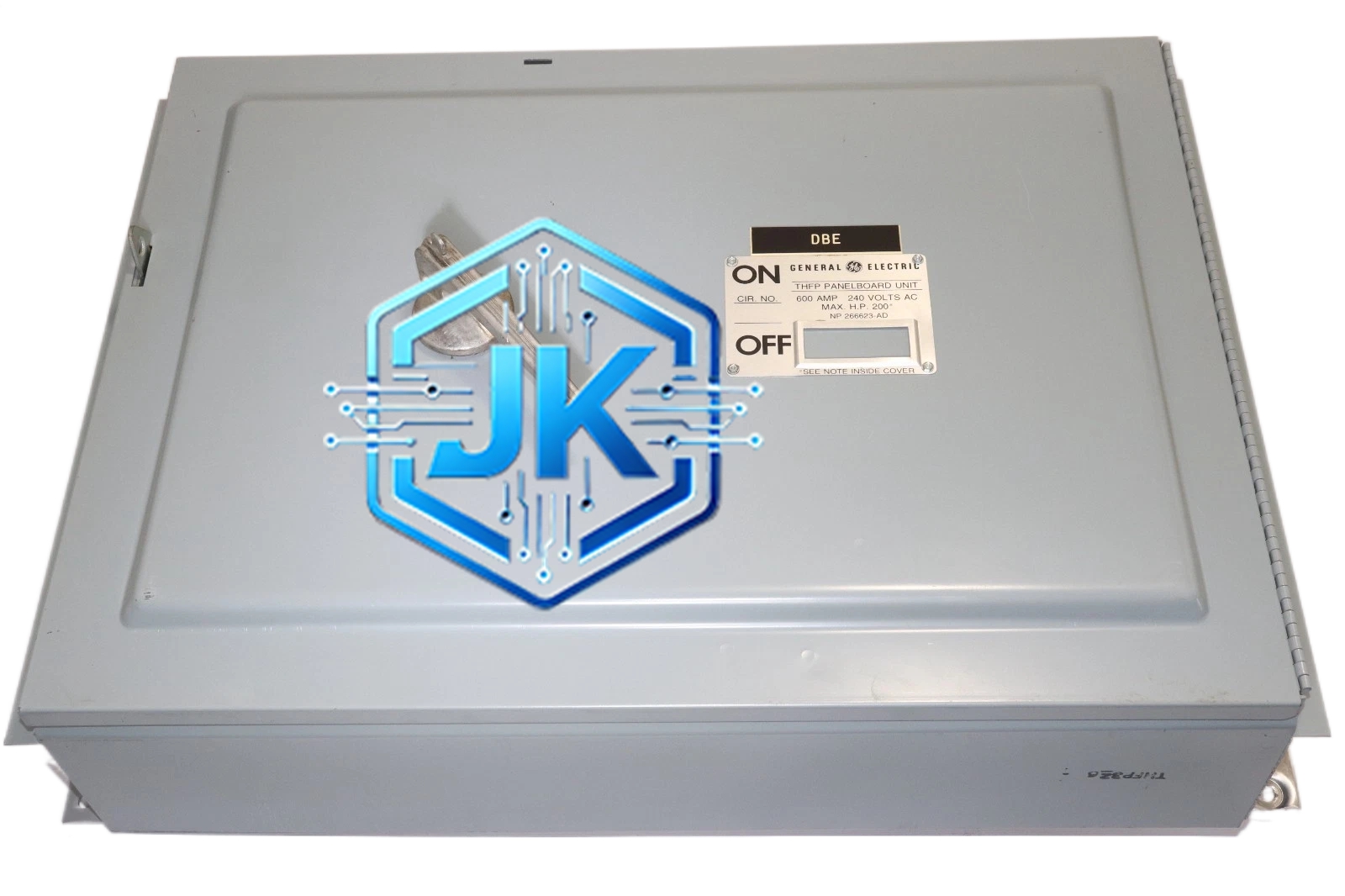

GE Fanuc THFP326 — Mark V 系列快速模拟量输入模块
技术规格：
- 通道数：8 路模拟输入（AI）
- 输入信号类型：4-20mA（默认）/ 0-10V / 热电偶 TC / 热电阻 RTD
- 采样周期：20ms（全部通道同步采样，是普通模块的 5 至 12 倍）
- 精度：±0.1% 满量程
- 分辨率：16 位 ADC
- 通道间隔离：每个通道独立光电隔离
- 冷端补偿：内置高精度冷端补偿（±0.5°C）
- 断线检测：支持，断线时自动报警
- 短路检测：支持，短路时自动报警
- 安装尺寸：标准 Eurocard（160mm × 233mm）
- 工作温度：0℃ 至 55℃
- 供电电压：+5VDC（Mark V 背板供电）
功能特点：
- 采样周期仅 20ms，是普通 Mark V AI 模块的 5 至 12 倍，能够准确捕捉振动信号的快速变化
- 每个通道独立光电隔离，一路故障不影响其余通道
- 支持全部四种传感器类型（4-20mA/0-10V/TC/RTD），灵活性极高
- 具备断线检测和短路检测功能，故障时自动报警
- 通道故障自动隔离，故障通道不影响其他通道正常工作
- 支持在线诊断，可实时查看各通道状态
应用场景：
燃气轮机轴振动监测（X/Y 两个方向，需 2 通道）
发电机定子振动监测
压缩机轴振动监测
水泵振动监测
风机振动监测
任何需要快速采样的动态过程信号
材质构成：
- 外壳：镀锌钢板，表面喷塑
- 电路板：FR4 双层覆铜板，沉金工艺
- 端子：镀镍铜合金
- 连接器：金手指镀金
结构特征：
标准 Eurocard 尺寸，前置面板带 8 组 LED 指示灯，顶部为 64 针 Mark V 背板连接器，底部为弹簧锁紧机构，支持热插拔
工作原理：
现场振动传感器（如电涡流探头）将轴振动位移转换为 4-20mA 信号，经屏蔽电缆送入 THFP326 模块。模块内部高速 ADC 以 20ms 为周期对 8 通道信号进行同步采样，采样数据经隔离放大后通过背板总线送至 Mark V 控制器。控制器内部振动监测软件对采样数据进行频谱分析和峰值计算，当振动值超过预设阈值时触发报警或跳闸。
安装要求：
安装于 Mark V 机架 I/O 槽位，配合 Mark V 电源模块供电，4-20mA 输入使用屏蔽双绞线，屏蔽层单端接地，环境温度 0℃ 至 55℃
使用注意事项：
20ms 高速采样对信号质量要求极高，接线时必须使用高质量屏蔽电缆，严禁与动力电缆共用线槽，传感器供电需使用专用低噪声电源
