描述

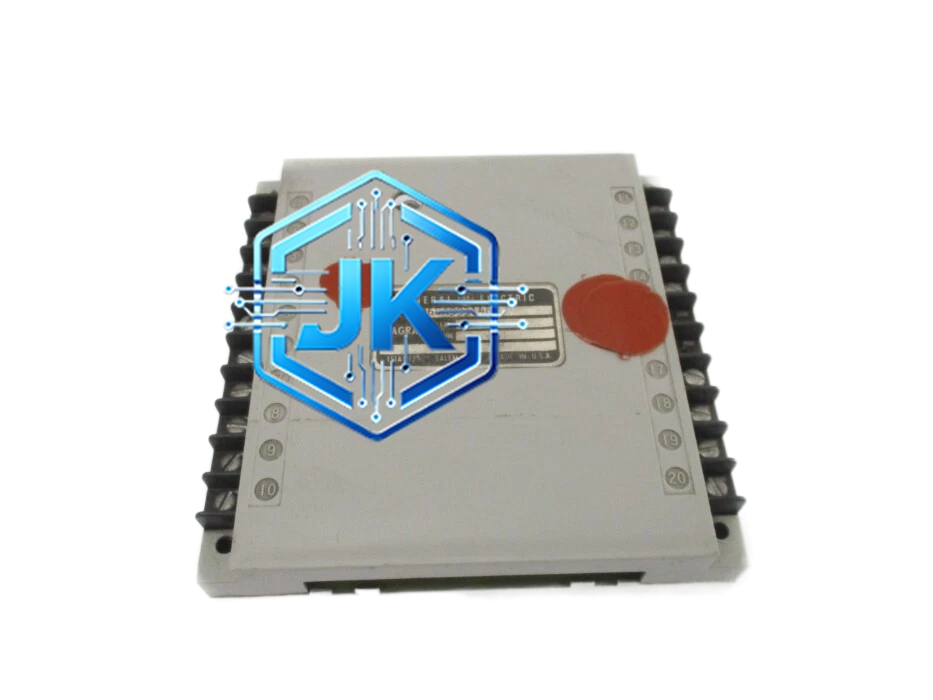

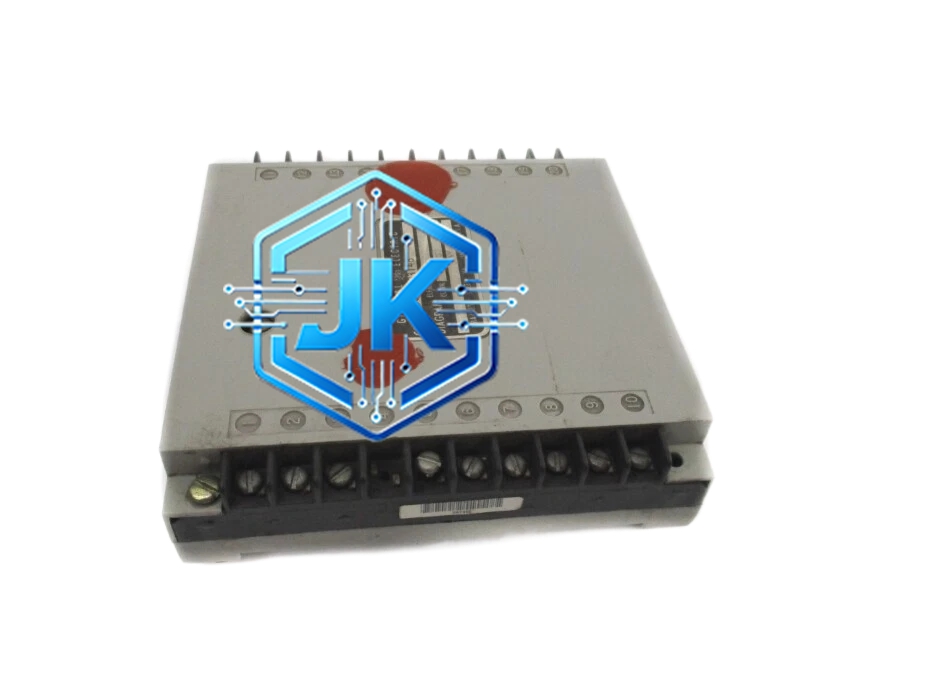

GE Fanuc PWB68A993148 — Mark V 系列电源模块印刷电路板
技术规格：
- 产品类型：电源模块印刷电路板（备件）
- 适用系统：GE Speedtronic Mark V 涡轮控制系统
- 输出电压：+5VDC / +15VDC / -15VDC / +24VDC（多路输出）
- 输出功率：约 100W（总功率）
- 输入电压：120/240VAC，50/60Hz 自适应
- 保护功能：过压保护、过流保护、短路保护、过温保护
- 效率：大于 80%
- 纹波：小于 50mV（峰值）
- 工作温度：0℃ 至 55℃
- 尺寸：约 160mm × 233mm（标准 Eurocard 尺寸）
- 重量：约 0.3kg
功能特点：
- 提供 Mark V 系统所需的全部直流电压，一板满足所有供电需求
- 具备完善的保护功能，任何异常均可在 10ms 内切断输出
- 输出纹波极低，满足模拟量模块对电源纯净度的要求
- 支持热插拔（部分配置下）
- LED 指示工作状态与故障状态
应用场景：
Mark V 控制器机架供电（9FA/9E/7FA 燃机控制系统、汽机控制系统）
材质构成：
- 电路板：FR4 双层覆铜板，沉金工艺
- 电容：铝电解电容 + 陶瓷电容混合
- 变压器：铁氧体磁芯变压器
- 整流桥：硅整流桥
- 稳压器：三端稳压集成电路
- 外壳：镀锌钢板
结构特征：
标准 Eurocard 尺寸，前置面板带 LED 指示灯，顶部为电源输入连接器和直流输出连接器，底部为模块锁紧机构
工作原理：
外部 120/240VAC 电源经输入滤波电路去除高频干扰后送入变压器降压，变压器次级输出经整流桥整流为直流电压，再经稳压电路稳压为 +5VDC、+15VDC、-15VDC、+24VDC 四路直流输出，经输出滤波电路去除纹波后送至 Mark V 背板。保护电路实时监测各路输出电压和电流，一旦超过阈值立即切断输出并驱动故障 LED 亮起。
安装要求：
安装于 Mark V 机架电源槽位（通常为槽位 0 或槽位 15），需配合标准电源输入线供电，接地必须可靠，环境温度 0℃ 至 55℃
使用注意事项：
该电路板为备件，安装时需确认与原电源模块型号完全匹配，严禁带电插拔，电源输入线严禁与动力线共用线槽，建议由专业电气工程师进行安装和调试
