描述

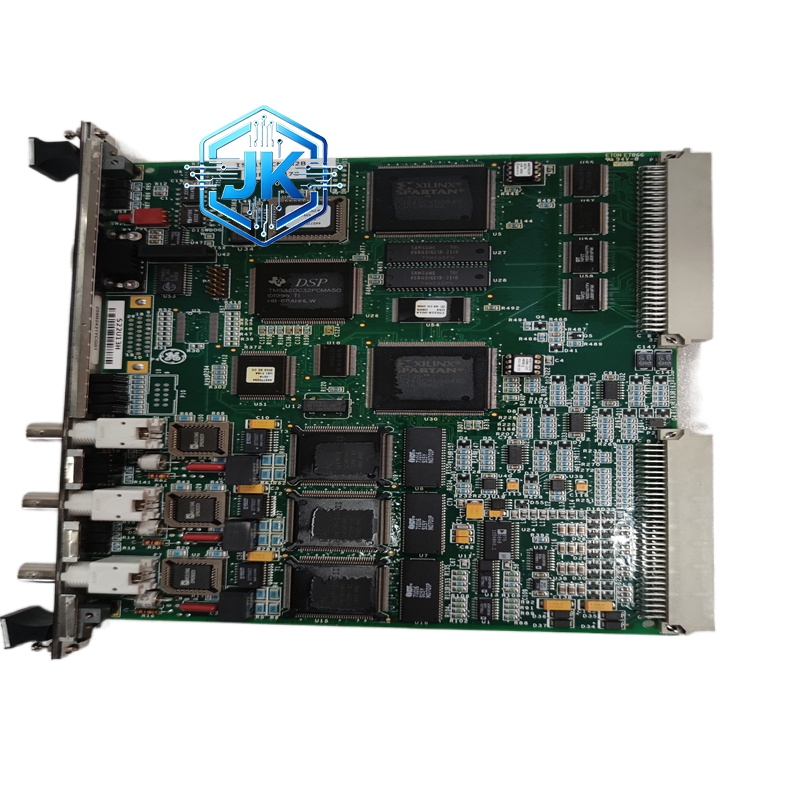

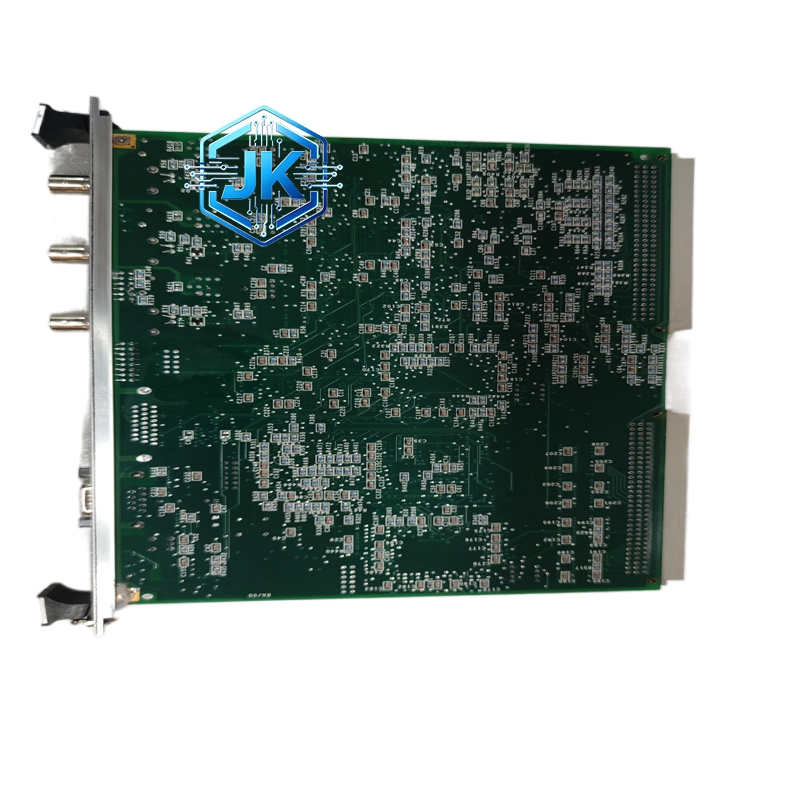

GE Fanuc IS200VCRCH1B 电压调节器通道模块
技术规格：
| 参数项 | 规格值 |
|---|---|
| 通道数 | 1路电压调节通道 |
| 输入信号 | 发电机电压PT（120V或69.3V）、发电机电流CT（5A或1A） |
| 输出信号 | 励磁调节器输出（模拟量4-20mA或0-10V） |
| 调节精度 | ±0.5%额定电压 |
| 响应时间 | 小于50ms |
| 通信接口 | VMEbus总线 |
| 工作温度 | 0℃至60℃ |
| 存储温度 | -40℃至85℃ |
| 相对湿度 | 5%至95%，无凝露 |
| 电源要求 | +5V DC，±12V DC，背板供电 |
| 功耗 | 小于8W |
| 尺寸 | 标准VME板卡尺寸 160mm × 233mm |
| 重量 | 约0.5kg |
功能特点：
- 电压闭环调节：实时采集发电机端电压，与设定值比较后输出励磁控制信号，维持机端电压在额定值±0.5%以内
- 自动电压调节器（AVR）功能：支持恒电压、恒无功、恒功率因数、恒电流等多种运行模式，运行人员可根据电网需求灵活切换
- 过励限制器（OEL）：当励磁电流超过发电机转子绕组允许值时，自动限制励磁输出，防止转子过热烧毁
- 欠励限制器（UEL）：当励磁电流低于稳定运行所需最小值时，自动增加励磁，防止发电机失步
- 电力系统稳定器（PSS）：支持附加阻尼控制信号输入，有效抑制电力系统低频振荡，提升电网动态稳定性
- 手动/自动无扰切换：支持运行模式间平滑切换，切换过程中不产生电压冲击或阶跃
- 自诊断功能：内置完善的自检逻辑，可检测PT断线、CT断线、通信故障等异常并触发报警
- 通信功能：通过VMEbus总线与主控单元（如IS200CPU）实时通信，传输状态数据和控制指令
应用场景：
- 燃气轮机电厂发电机励磁控制
- 联合循环电厂发电机励磁控制
- 工业自备电厂发电机励磁控制
- 船舶电力系统电压调节
- 大型柴油发电机组电压稳定控制
材质构成：
- 电路板基材：FR-4环氧玻璃纤维板，厚度1.6mm
- 芯片封装：表面贴装（SMT）工艺，BGA/QFP封装
- 连接器：镀金触点，耐插拔寿命超过100次
- 外壳：铝合金框架，表面阳极氧化处理，防腐蚀
- 焊料：无铅焊料（SAC305），符合RoHS标准
结构特征：
- 采用标准VME64/VME64x总线接口，6U高度 Eurocard尺寸
- 板卡正面设有状态LED指示灯（电源、运行、故障、通信）
- 板卡背面设有VME总线连接器（P1/P2/P3三排96针）
- 前端设有模拟量输入/输出接线端子排，采用弹簧夹紧式接线
- 板卡两侧设有固定卡扣，与机箱导轨配合安装
工作原理：
模块通过前端接线端子采集发电机电压互感器（PT）二次侧电压信号和电流互感器（CT）二次侧电流信号。信号经调理电路（滤波、隔离、放大）后送入16位A/D转换器。CPU根据内部AVR算法（PI调节器+前馈补偿）计算出所需励磁电流值，经D/A转换器输出4-20mA模拟信号至励磁功率柜。同时，OEL/UEL/PSS等限制逻辑在后台并行运行，一旦触发条件满足即对输出进行限幅。所有运行数据通过VME总线上传至主控单元。
安装要求：
- 必须安装在GE Mark VI标准VME机箱（如IC693CHS391）内
- 机箱需配备专用风扇模块（如IC693CHS392）保证通风散热
- 模块插入时需对准P1/P2/P3总线连接器，轻推至卡扣锁定
- 前端接线必须使用屏蔽电缆，屏蔽层单端接地
- PT/CT二次侧必须可靠接地，接地电阻小于4Ω
使用注意事项：
- 安装前必须确认PT变比（如13.8kV/120V）与模块参数完全匹配
- 安装前必须确认CT变比（如4000A/5A）与模块参数完全匹配
- 接地必须可靠，避免电磁干扰影响调节精度，接地线截面积不小于4mm²
- 模块上电前必须检查所有接线无短路、无虚接
- 定期（建议每6个月）校验电压采样回路和电流采样回路精度
- 更换模块时必须先断开电源，严禁带电插拔
- 模块固件版本需与主控单元固件版本兼容，升级前务必备份配置
