描述

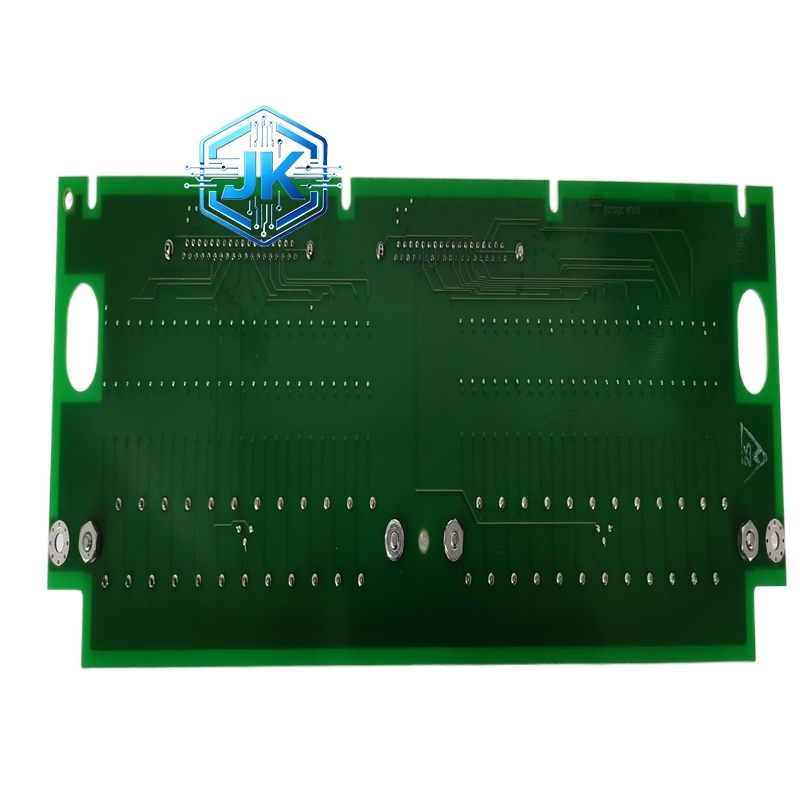

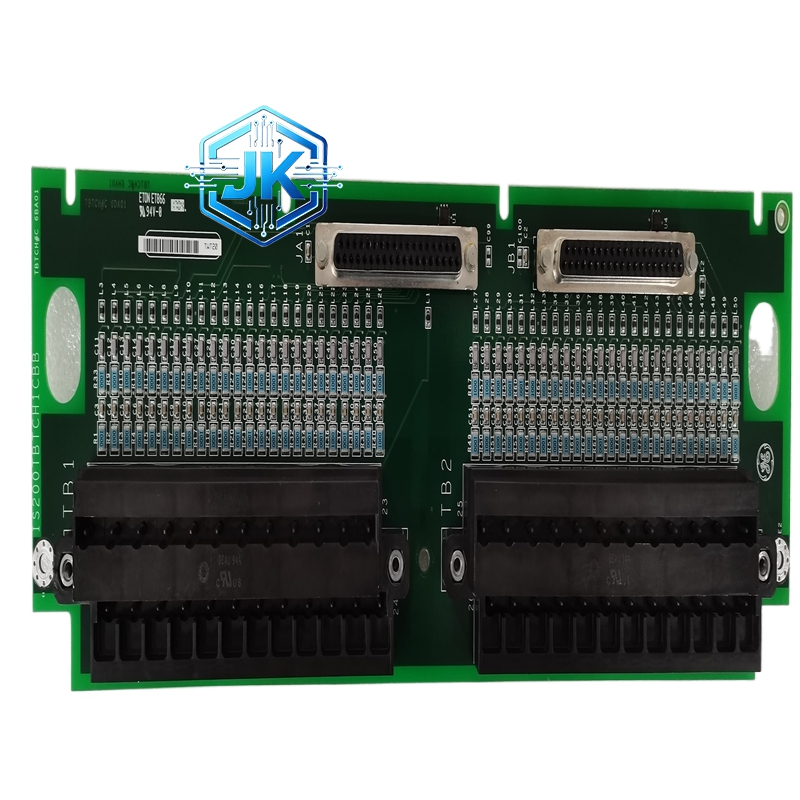

GE Fanuc IS200TBTCH1C 涡轮基准温度通道模块
技术规格：
| 参数项 | 规格值 |
|---|---|
| 通道数 | 16路温度输入通道 |
| 输入类型 | 热电偶（J/K/T/E/N/R/S/B型）、RTD（Pt100/Pt1000） |
| 测量范围 | -200℃至+1800℃（热电偶）/ -200℃至+650℃（RTD） |
| 精度 | ±1℃或±0.1%FS（取较大值） |
| 分辨率 | 0.1℃ |
| 冷端补偿精度 | ±0.5℃ |
| 采样速率 | 每通道最高10次/秒 |
| 通道隔离 | 各通道之间电气隔离，隔离电压1500V DC |
| 通信接口 | VMEbus总线 |
| 工作温度 | 0℃至60℃ |
| 电源要求 | +5V DC，±12V DC，背板供电 |
| 功耗 | 小于6W |
| 尺寸 | 标准VME板卡尺寸 160mm × 233mm |
| 重量 | 约0.45kg |
功能特点：
- 多类型传感器支持：同时支持8种热电偶分度号和2种热电阻类型，一卡多用
- 高精度冷端补偿：内置铂电阻冷端温度传感器和补偿算法，消除接线端子处温差对测量精度的影响
- 非线性校正：内置各分度号热电偶的完整非线性校正表，直接输出工程值（℃），无需上位机二次计算
- 断线检测：自动识别传感器断线（开路）、短路（阻值接近零）故障，并触发通道故障报警
- 通道隔离：各通道之间1500V DC电气隔离，有效防止共模干扰和地环路电流
- 高采样速率：支持每通道最高10次/秒的采样频率，满足燃气轮机快速温度变化的监测需求
- 自诊断功能：上电自检、运行中周期自检，检测ADC、通信、存储等硬件故障
应用场景：
- 燃气轮机透平入口温度（TIT/T3）监测
- 燃气轮机排气温度（T5）监测
- 燃气轮机排气分散温度（TX）监测
- 余热锅炉过热器/再热器出口温度监测
- 工业炉窑炉温控制
- 化工反应釜温度监测
材质构成：
- 电路板基材：FR-4环氧玻璃纤维板，多层板设计（4层或6层）
- 模拟前端芯片：专用温度测量ASIC，24位Σ-Δ型ADC
- 连接器：镀金弹簧触点，耐插拔寿命超过200次
- 外壳：铝合金框架，表面黑色阳极氧化处理
- 接线端子：紫铜镀镍，弹簧夹紧式，适合现场快速接线
结构特征：
- 标准VME64总线接口，6U高度Eurocard尺寸
- 板卡正面设有16组LED指示灯，每通道一个，绿色表示正常，红色表示故障
- 板卡背面设有VME总线连接器（P1/P2/P3三排96针）
- 前端设有16组接线端子排，每组对应一路温度输入，采用模块化端子设计
- 板卡配备跳线设置区，用于选择热电偶类型、滤波参数等
工作原理：
热电偶或热电阻信号从前端接线端子进入，经信号调理电路（包含激励电流源、低通滤波器、仪表放大器）处理后送入24位Σ-Δ型ADC。冷端补偿由板载铂电阻实时测量接线端子温度，经算法补偿后消除冷端误差。数字信号经非线性校正表转换为工程温度值，通过VME总线上传至主控单元。断线检测通过测量输入回路阻抗实现：开路时阻抗无穷大，短路时阻抗接近零，均触发故障标志。
安装要求：
- 必须安装在GE Mark VI标准VME机箱（如IC693CHS391）内
- 模块插入时需对准总线连接器，轻推至卡扣锁定到位
- 热电偶必须使用与模块跳线设置匹配的分度号补偿导线
- 补偿导线延长线不得使用普通铜导线，必须使用对应分度号的补偿导线或屏蔽电缆
- 模块安装位置应远离大功率变频器、大电流开关等强干扰源，最小距离30cm
- 每个通道的屏蔽层必须单端接地，接地点统一在控制柜接地汇流排
使用注意事项：
- 热电偶分度号必须与模块跳线设置完全一致，否则测量值将出现严重偏差
- 接线必须使用对应分度号的补偿导线，K型热电偶使用K型补偿导线，不可混用
- 热电阻采用三线制接法时，三根导线电阻必须相等，否则将引入测量误差
- 模块上电前必须用万用表检查每个通道输入端无短路
- 定期（建议每12个月）用标准温度源校验各通道精度
- 更换模块时必须先断开电源，严禁带电操作
- 固件升级前必须备份当前配置参数
