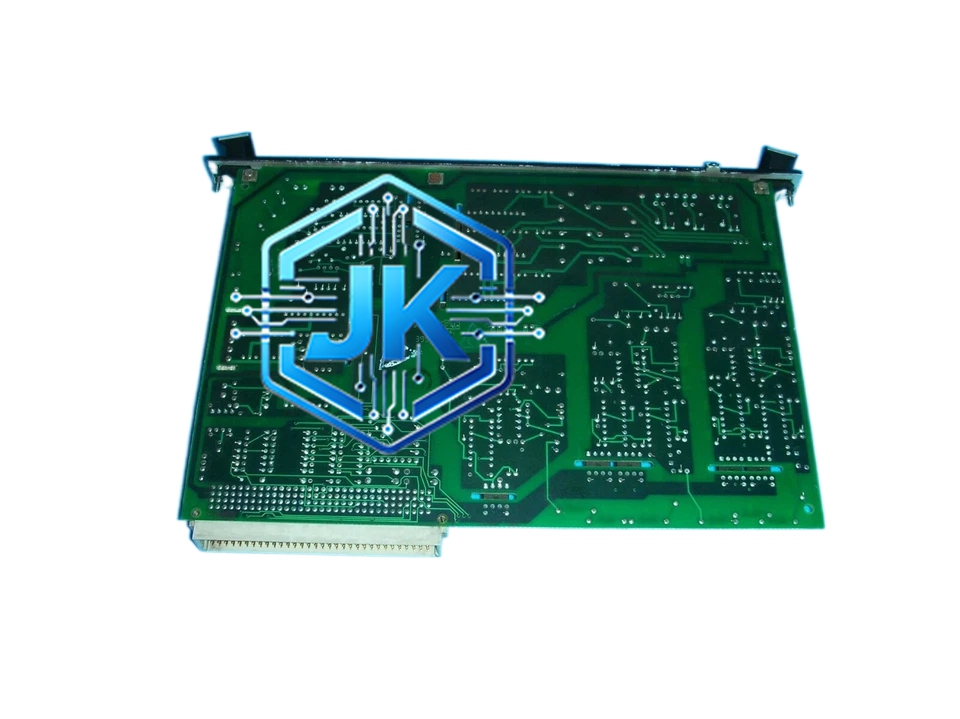

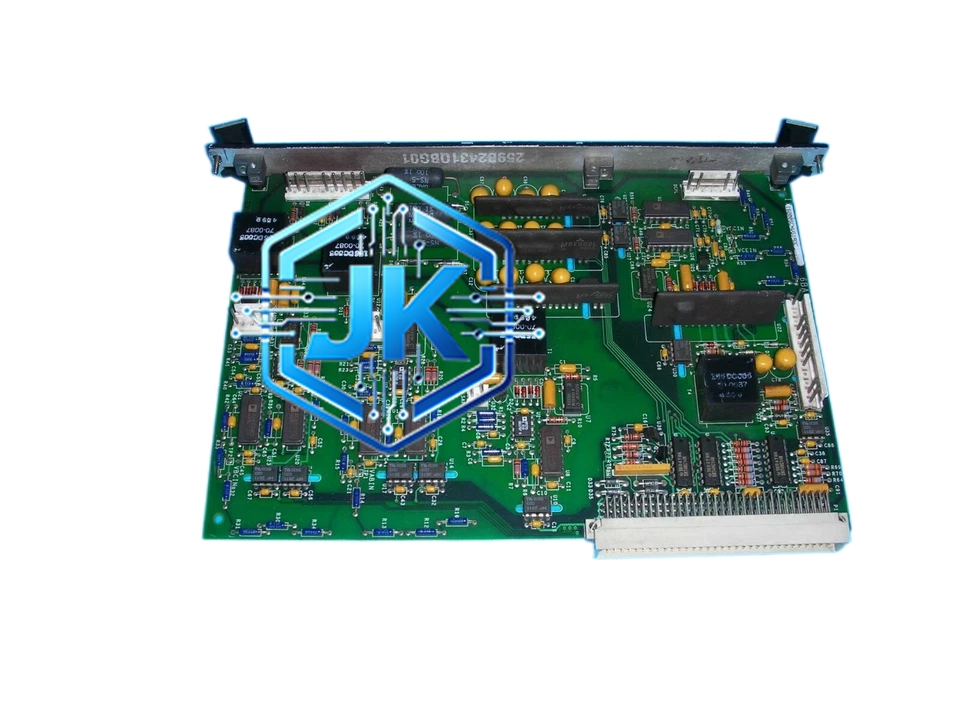

GE Fanuc IS200SCNVG1ADC — Mark VIe 串行通信网关模块
技术规格：
- 通信接口：2 个 RS-485 端口 + 1 个 RS-232 端口（或 3 个 RS-485 端口，视配置）
- 支持协议：Modbus RTU、Modbus ASCII、GE SRTP（专用协议）
- 通信速率：300bps 至 115200bps 可调
- 数据位：7 位或 8 位可选
- 校验方式：无校验、奇校验、偶校验可选
- 停止位：1 位或 2 位可选
- 最大连接设备数：每个端口最多 32 台设备（Modbus RTU）
- 响应时间：小于 10ms（单次查询）
- 隔离方式：每个端口独立光电隔离，与背板完全隔离
- 安装尺寸：标准 Eurocard（160mm × 233mm）
- 工作温度：0℃ 至 55℃
功能特点：
- 支持 Modbus RTU/ASCII 双协议，兼容市面上绝大多数智能仪表和 PLC
- 每个串行端口独立配置，可同时连接不同协议的设备
- 支持 GE SRTP 专用协议，实现与其他 Mark VI 控制器的高速数据同步
- 支持轮询、中断、事件驱动三种通信模式
- 内置数据缓存，通信中断时数据不丢失，恢复后自动补传
- 前置面板带通信状态 LED 指示灯（TX/RX/FAULT）
- 支持 ControlST 软件在线配置通信参数和设备地址
- 具备通信超时报警、校验错误报警功能
应用场景：
化学水处理系统（与 pH 计、电导率仪、溶解氧仪通信）、锅炉辅机控制（与智能电动执行机构通信）、环保监测系统（与烟气分析仪通信）、任何需要 Mark VIe 控制器与第三方智能仪表通信的场合
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，前置面板带 3 组通信状态 LED 指示灯（对应 3 个串行端口）和端口标识。顶部为标准 96 针背板连接器，底部为模块锁紧机构。后部面板带 DB9（RS-232）和螺钉端子（RS-485）通信接口。支持热插拔，IP20 防护等级。
工作原理：
控制器处理器通过背板总线向该模块发送通信指令（包含设备地址、功能码、寄存器地址等），模块内部协议栈将指令封装为 Modbus RTU/ASCII 帧格式，经光电隔离后通过 RS-485 或 RS-232 端口发送至现场设备。现场设备响应后，模块接收数据帧，经校验、解包后将数据通过背板总线送回控制器。整个过程由模块内部处理器独立完成，不占用控制器主 CPU 资源。
安装要求：
安装于 Mark VIe 机架的任意 I/O 槽位，需配合 DS3815PMMA1F1B 电源模块供电。RS-485 通信必须使用屏蔽双绞线，屏蔽层单端接地，总线末端需加装 120Ω 终端电阻。RS-232 通信距离不超过 15 米，RS-485 通信距离最长 1200 米（9600bps 时）。机架需可靠接地。
使用注意事项：
RS-485 总线必须加装终端电阻（120Ω），否则通信将不稳定。每个端口最多连接 32 台设备，超过需加装中继器。通信参数（波特率、数据位、校验位、停止位）必须与现场设备完全一致。严禁将 RS-485 信号线与动力线共用线槽，避免电磁干扰。
