描述

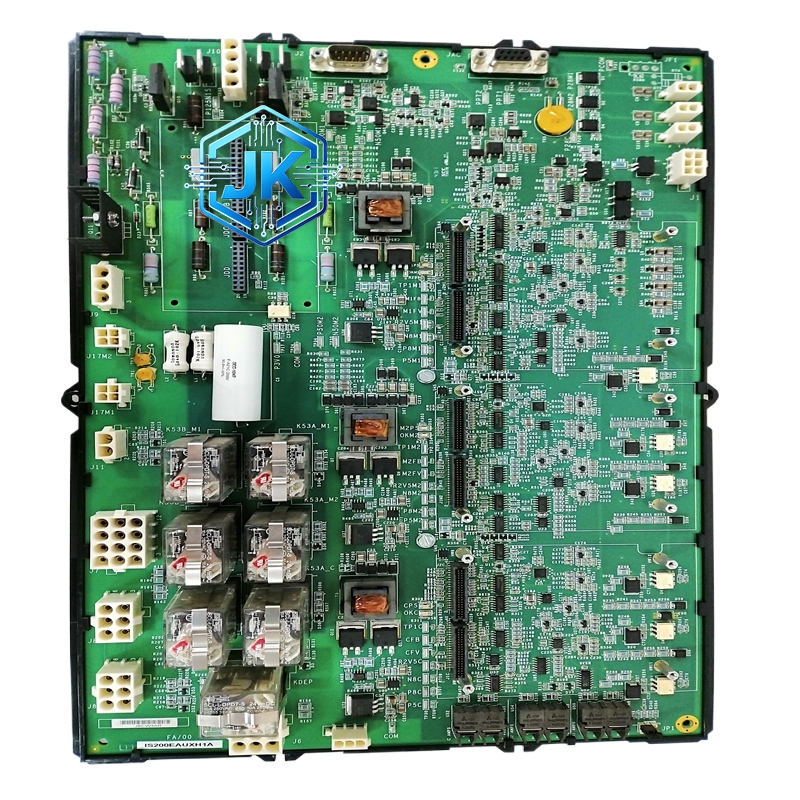

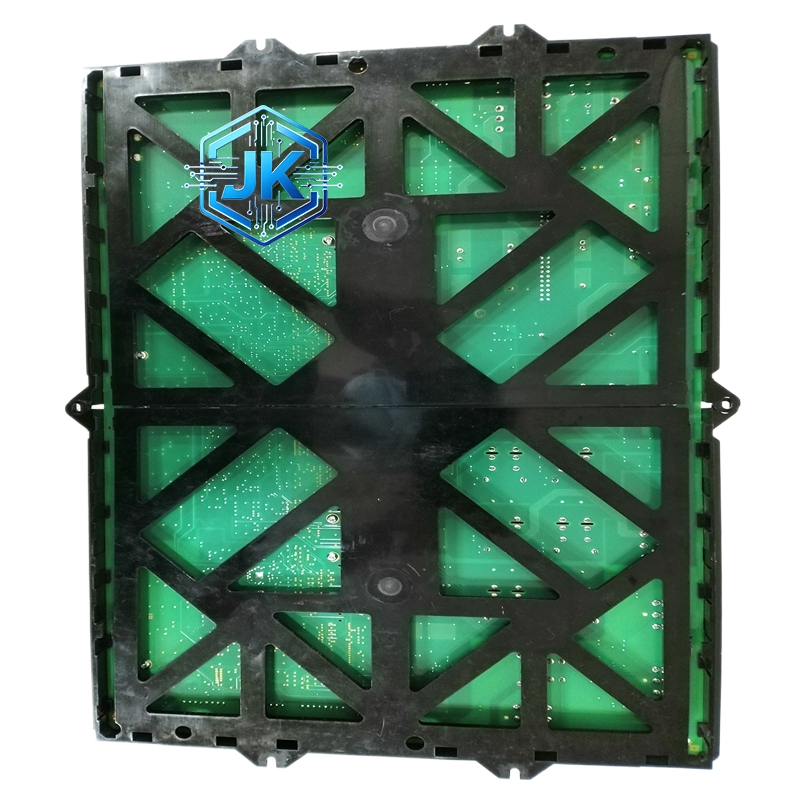

GE Fanuc IS200EACFG1A 模拟量I/O通信网关模块（Mark VI DCS系统）
功能特点：
- 以太网I/O通信：通过10/100Mbps以太网连接远程I/O机架，替代传统的Genius总线或串行通信方式，大幅简化现场布线
- 模拟量数据透传：支持4-20mA电流信号、0-10V电压信号、热电偶（J/K/T/E/N/R/S/B型）、热电阻（PT100/PT1000/Cu50）等多种模拟量信号类型的透明传输
- 信号调理：内置信号调理电路，能够对原始信号进行滤波、放大等预处理，确保数据采集的准确性和稳定性
- 通道隔离：各I/O通道之间电气隔离，隔离电压达500V DC，有效抑制共模干扰
- 工作温度范围宽：可适应-20°C ~ +70°C的宽温环境，满足工厂车间等复杂电磁环境下的长期运行需求
- 在线诊断：支持断线检测、超量程检测、短路检测等在线故障诊断功能
- LED状态指示：每通道配有独立LED指示灯，便于现场快速判断通道状态
- 模块化设计：标准化接口便于安装与更换，减少维护停机时间
- 自诊断功能：实时监测运行状态，异常时及时发出提示，为运维人员提供故障定位参考
技术规格：
| 参数项 | 规格值 |
|---|---|
| 通信接口 | 10/100Mbps以太网（RJ45）× 2 |
| 支持信号 | 4-20mA / 0-10V / TC / RTD |
| 通道数量 | 多通道模拟量I/O（具体取决于子型号配置） |
| 通道隔离 | 500V DC |
| 供电方式 | 5V DC（从Mark VI底板取电） |
| 工作温度 | -20°C ~ +70°C |
| 存储温度 | -40°C ~ +85°C |
| 相对湿度 | 5% ~ 95%（无冷凝） |
| 安装方式 | 插入Mark VI I/O底板 |
| 防护等级 | IP20（前面板） |
| 材质构成 | 铝合金压铸外壳，FR-4基板，表面三防漆 |
| 版本标识 | G1A = Mark VI标准版本 |
| 所属系列 | EX2100系列 |
工作原理：
模块上电后，首先通过以太网接口与Mark VI控制器建立通信连接。运行时，模块以固定周期扫描所有I/O通道，采集现场传感器信号（4-20mA/0-10V/TC/RTD），内部A/D转换器将模拟信号转换为数字信号后，通过以太网以数据帧形式发送至Mark VI控制器进行处理。同时，模块也可接收控制器下发的控制指令，将其转换为对应的模拟量信号输出至现场执行机构。
应用场景：
- 火力发电厂中与智能阀门定位器、流量计的通信
- 化工生产中与变频器、智能仪表的数据交换
- 石油天然气行业中与RTU、SCADA系统的连接
- 水处理系统中与在线分析仪表的通信
- 各种需要模拟量采集与传输的工业控制场合
- 数控机械、冶金、矿山等行业的过程控制
材质构成：
- PCB板：FR-4玻璃纤维环氧树脂基板，表面涂覆三防漆（防潮、防霉、防盐雾）
- 接插件：镀金弹簧触点，耐插拔次数超过1000次
- 外壳：铝合金压铸外壳，表面阳极氧化处理
- 端子：磷铜镀镍端子排，接触电阻小于5mΩ
- 隔离器件：光耦隔离芯片，通道间隔离电压达500V DC
安装要求：
- 模块必须安装在Mark VI标准I/O机架内，通过底板供电
- 通信线缆应使用屏蔽双绞线，屏蔽层单端接地
- 以太网线应使用超五类或六类屏蔽网线，长度不超过100米
- 安装完成后需在编程软件中配置通信参数
使用注意事项：
- 严禁在通电状态下插拔模块
- 修改通信参数前必须确认与对端设备参数完全一致
- 定期检查端子紧固情况，振动环境中建议每季度检查一次
- 模块不支持带电插拔，必须在系统停机状态下操作
