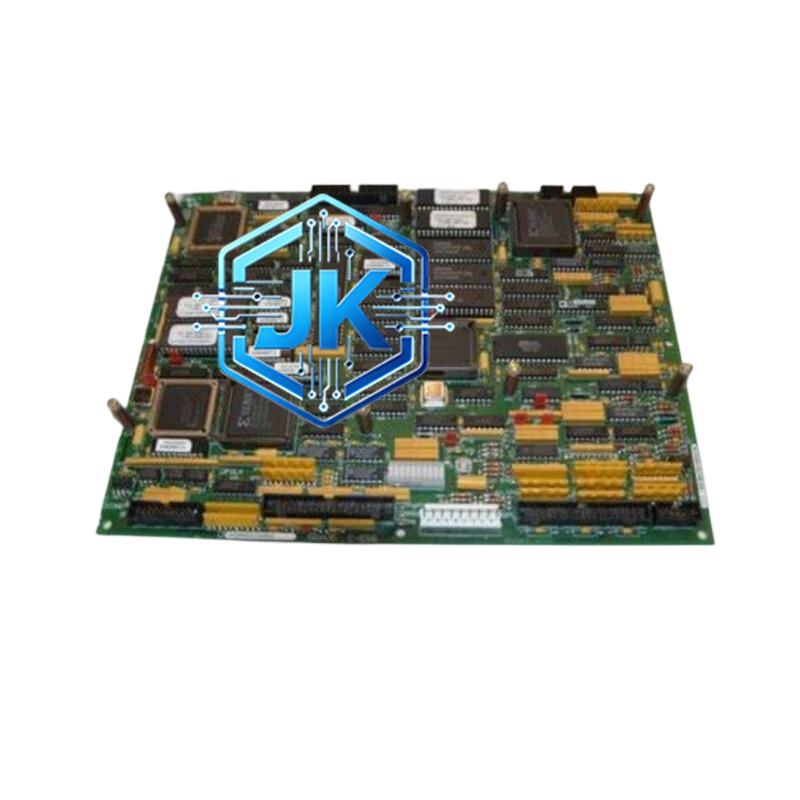

GE Fanuc IS200DSPXH2D — Mark VIe 串行处理器扩展模块
技术规格：
- 通信接口：4 路 RS-232/RS-485 串行通信口（可配置）
- 通信协议：Modbus RTU / Modbus ASCII / GE SRTP / DNP3.0
- 通信速率：1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 115200 bps 可选
- 数据格式：8 位数据位，1 位停止位，无校验 / 偶校验 / 奇校验可选
- 最大连接设备数：每路 RS-485 最多连接 64 台设备
- 通信距离：RS-485 模式下最远 1200 米（9600bps 时）
- 处理器：32 位 RISC 通信处理器，主频约 100MHz
- 内存：256KB RAM + 128KB Flash
- 隔离方式：每个通信口独立光电隔离
- 安装尺寸：标准 Eurocard（160mm × 233mm）
- 工作温度：0℃ 至 55℃
- 存储温度：-40℃ 至 85℃
功能特点：
- 提供 4 路独立串行通信口，每路可连接最多 64 台设备，总通信容量达 256 台
- 支持 Modbus RTU/ASCII、GE SRTP、DNP3.0 三种主流协议，兼容性极强
- 内置专用 32 位通信处理器，通信任务不占用主 CPU 资源，系统响应速度不受影响
- 每个通信口独立光电隔离，一路故障不影响其他三路
- 支持读取和写入远程设备寄存器，可实现对智能变送器的远程参数配置
- 支持 ControlST 软件在线配置通信参数（波特率、数据格式、站地址等）
- 具备通信超时检测功能，通信中断超过设定时间自动报警
- 前置面板带 4 组通信状态 LED 指示灯（对应 4 路通信口）
- 支持热插拔安装
应用场景：
智能压力变送器数据读取、智能流量计参数配置、远程 I/O 站通信、智能电表数据采集、第三方 PLC 通信接口、SIS 系统与 DCS 之间的串行数据交换、水处理系统远程监控、化工过程远程数据采集
材质构成：
- 外壳材质：金属压铸外壳，表面镀镍处理
- 电路板材质：优质 FR4 覆铜板，六层板设计
- 端子材质：镀锡铜合金
- 隔离元件：高速光电耦合器
- 连接器材质：金手指镀金处理
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，前置面板带 4 组通信状态 LED 指示灯和通道标识，顶部为标准背板连接器，底部为模块锁紧机构，支持热插拔安装于 Mark VIe 标准机架内，IP20 防护等级
工作原理：
控制器主处理器通过背板总线向该模块发送通信指令（包含站地址、功能码、寄存器地址等），模块内部 32 位 RISC 通信处理器接收指令后，通过 UART 芯片将并行数据转换为串行数据，经 RS-485 驱动芯片转换为差分信号后通过屏蔽双绞线发送至现场设备。现场设备响应后，模块将串行数据接收并转换为并行数据送回主处理器。光电隔离电路确保通信信号与控制器内部电路完全隔离。由于通信处理由专用处理器完成，主 CPU 资源不受影响。
安装要求：
安装于 Mark VIe 机架通信槽位，需配合 DS3815PMMA1F1B 电源模块供电，RS-485 通信线使用屏蔽双绞线，屏蔽层单端接地，通信线不可与动力线共用线槽，每路 RS-485 总线末端需加装 120Ω 终端电阻，机架接地电阻小于 4Ω
使用注意事项：
