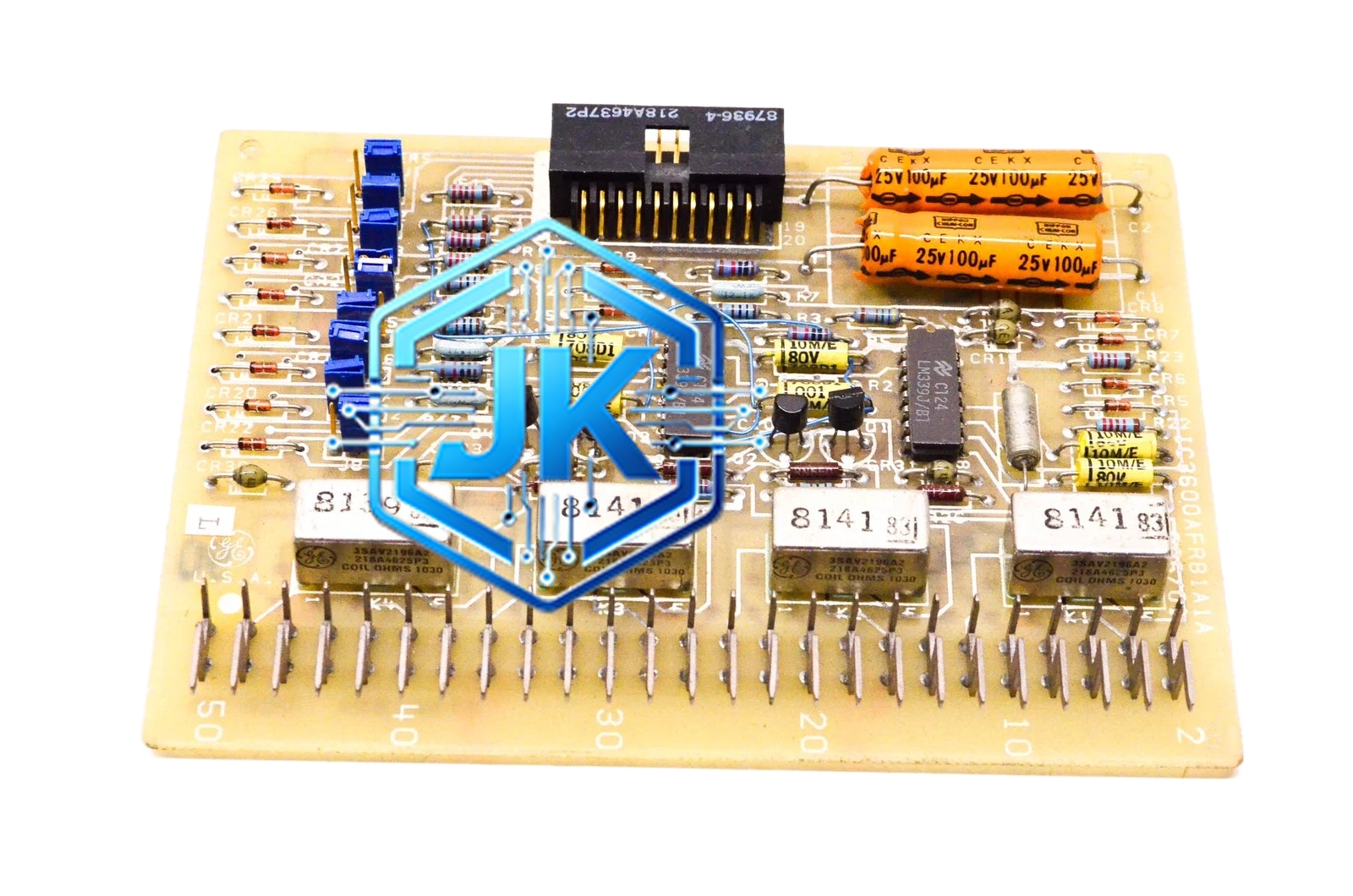

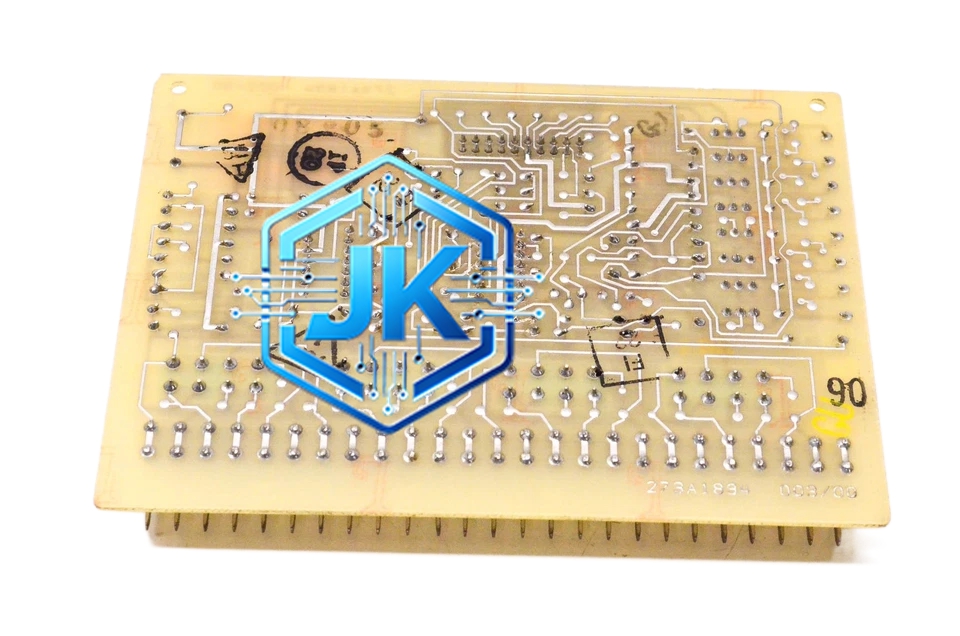

GE Fanuc IC3600SGDD1A1 串行网关数据采集模块

描述

GE Fanuc IC3600SGDD1A1 串行网关数据采集模块

功能特点：

• 支持多通道串行通信，可同时管理多路串行设备连接，每通道独立配置
• 内置协议转换引擎，支持Modbus RTU、DF1（Allen-Bradley）、Profibus DP从站等多种工业通信协议
• 可配置为主站或从站通信模式，灵活适应不同现场设备角色
• 具备完善的通信错误诊断与报警功能，通信异常时自动记录日志并上报告警（包括超时、校验错误、帧错误等）
• 支持数据缓冲与队列管理，内置FIFO缓冲区，防止通信高峰时数据丢失
• 兼容性强，可与市场上主流智能仪表（如Emerson罗斯蒙特、Honeywell、Yokogawa横河等）、变频器（如ABB、Siemens、Danfoss等）、PLC等设备直接通信
• 支持轮询和中断两种数据采集模式，适应不同应用需求

技术规格：

材质构成：

• 电路板：多层FR-4 PCB板，4层板设计，信号层与电源层隔离
• 接插件：DB9或端子排连接器，镀金触点
• 外壳：铝合金压铸外壳，表面阳极氧化处理，屏蔽EMI
• 隔离芯片：每通道内置光电隔离器（光耦），隔离电压1500V DC

结构特征：

• 标准IC3600模块尺寸，高度约230mm，宽度约30mm
• 前面板带有4组LED指示灯，分别对应4个串行通道的通信状态（Tx、Rx、Error）
• 后面板为标准IC3600背板接口，带有总线连接金手指
• 前面板侧边带有DB9串口或螺丝端子排，方便现场接线

工作原理：

模块上电后，DCS主CPU通过背板总线向模块下发通信配置参数（包括波特率、数据位、停止位、校验方式、从站地址等）。模块内部的串行控制器（UART）根据配置参数生成串行通信帧，通过RS-232/422/485接口发送至现场设备。现场设备响应后，模块将接收到的数据存入FIFO缓冲区，再通过背板总线传送给DCS主CPU进行处理。光电隔离器确保现场侧与DCS侧电气完全隔离，防止现场干扰进入DCS系统。

应用场景：

• 电厂DCS系统中采集现场智能变送器（如压力变送器、流量计、温度传感器等）的运行数据
• 连接现场变频器（如风机变频器、水泵变频器），读取频率、电流、故障代码等参数
• 石化装置中连接现场PLC和子控制器，实现数据上传
• 水处理系统中采集各类智能仪表（如pH计、溶解氧仪、浊度仪等）数据
• 暖通空调（HVAC）系统中连接智能控制器和传感器

安装要求：

• 模块需插入IC3600系列标准DCS机柜背板的指定插槽，插槽位置需在组态软件中配置
• 串行接线需使用屏蔽双绞线（推荐RVSP型），屏蔽层单端接地（在DCS侧接地）
• RS-485总线需在末端加装120Ω终端电阻，防止信号反射
• 安装后需在DCS组态软件（如CIMPLICITY、iFIX等）中配置通信参数和设备地址表
• 模块与现场设备之间的通信距离：RS-232不超过15米，RS-485不超过1200米（9600bps时）

使用注意事项：

• 串行总线上设备地址不可重复，需提前规划地址分配表并严格执行
• 通信速率需与现场设备完全一致（包括波特率、数据位、停止位、校验方式），否则会导致通信失败
• 长期运行需定期检查接线端子有无松动或氧化，松动会导致通信时断时续
• 更换模块后需重新下载组态配置，不可直接替换而不更新组态
• 备件存储需防潮，PCB板受潮后会导致通信误码率上升
