描述

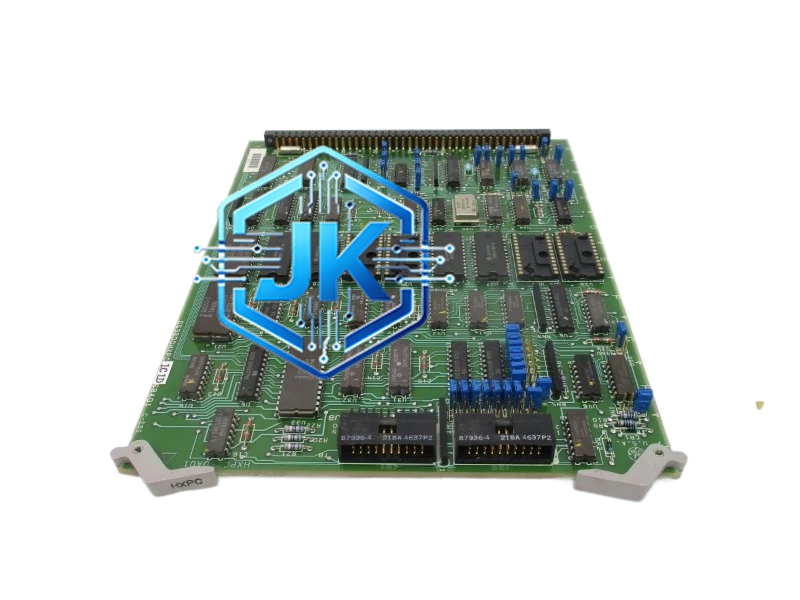

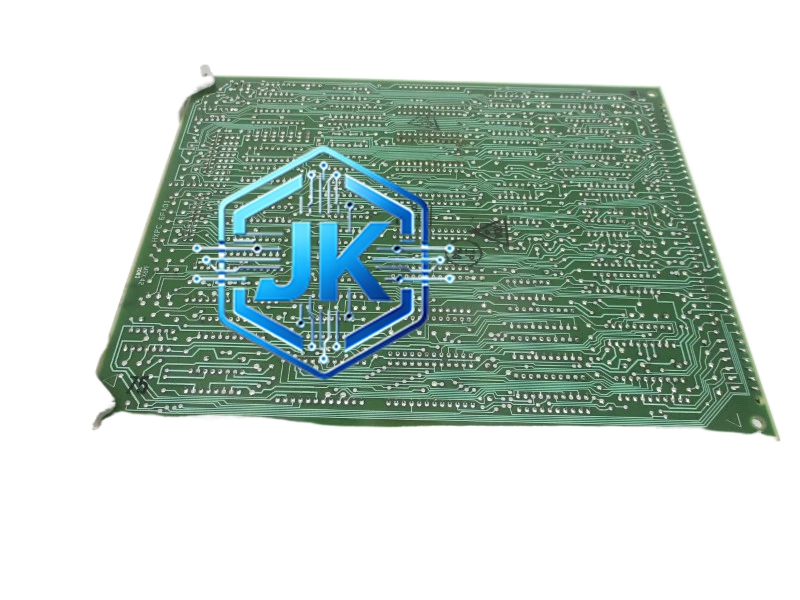

GE Fanuc IC3600LIVD1 模拟量输入模块（8通道）
功能特点：
- 8通道模拟量输入：提供8个独立的模拟量输入通道，每通道可独立配置信号类型
- 多信号支持：支持4-20mA电流输入、0-10V电压输入、热电偶（J、K、T、E、R、S、B型）、热电阻（PT100、PT1000、Cu50）
- 12位A/D转换：采用12位A/D转换器，分辨率为满量程的1/4096，精度约±0.1% FS
- 通道隔离：各通道之间实现250V DC电气隔离
- 冷端补偿：热电偶通道内置冷端补偿，精度±1°C
- 断线检测：支持热电偶和热电阻断线检测
- LED状态指示：每通道配有LED指示灯，便于现场快速诊断
技术规格：
| 参数项 | 规格值 |
|---|---|
| 通道数量 | 8路模拟量输入 |
| 信号类型 | 4-20mA / 0-10V / TC / RTD |
| A/D分辨率 | 12位 |
| 测量精度 | ±0.1% FS |
| 采样速率 | 每通道最高5次/秒（5 SPS） |
| 通道隔离 | 250V DC |
| 冷端补偿精度 | ±1°C |
| 供电电压 | 5V DC（从底板获取） |
| 功耗 | 约3W |
| 工作温度 | 0°C ~ +60°C |
| 安装方式 | 插入Series 90-30/90-70 I/O底板 |
| 版本标识 | LIVD1 = 8通道AI模块 |
应用场景：
- 早期Mark V系统的过程信号采集
- Series 90-30系统的温度、压力、流量、液位等参数监测
- 老旧DCS系统的备件更换和系统维护
- 小型DCS系统的基本过程控制
材质构成：
- PCB板：4层FR-4基板，表面三防涂层
- A/D芯片：12位SAR型A/D转换器
- 接插件：镀金金手指，耐插拔500次以上
- 外壳：铝合金压铸，表面喷塑处理
结构特征：
- Series 90-30标准尺寸（比VME64略小）
- 前面板8个LED指示灯
- 前端子排为插拔式端子块，便于现场更换
安装要求：
- 安装在Series 90-30/90-70 I/O机架的指定槽位
- 接线时注意电流/电压信号分区
- 热电偶使用匹配补偿导线
- 严禁带电插拔
使用注意事项：
- 该模块为老型号产品，A/D精度（12位）低于新型号（16位），如需高精度测量建议升级至新型号
- 备件采购时需确认版本号与原装一致
- 定期校验，建议每年一次
