描述

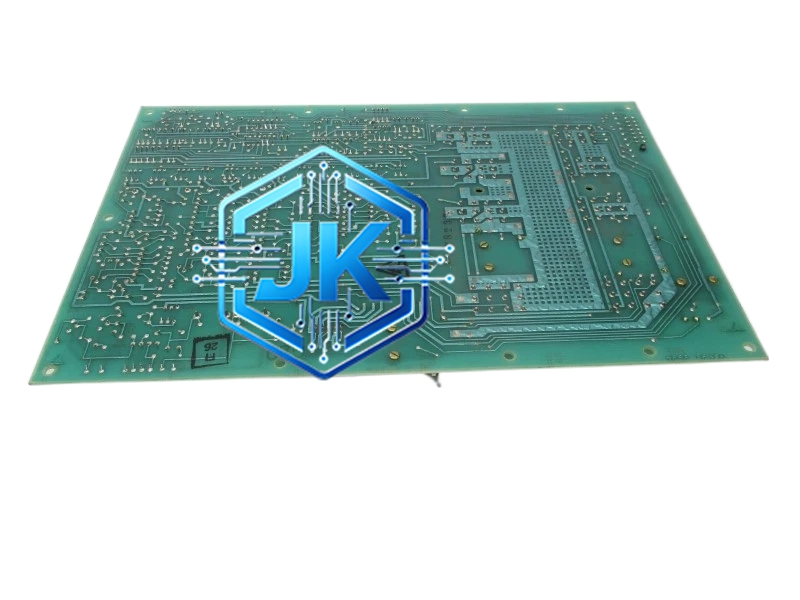

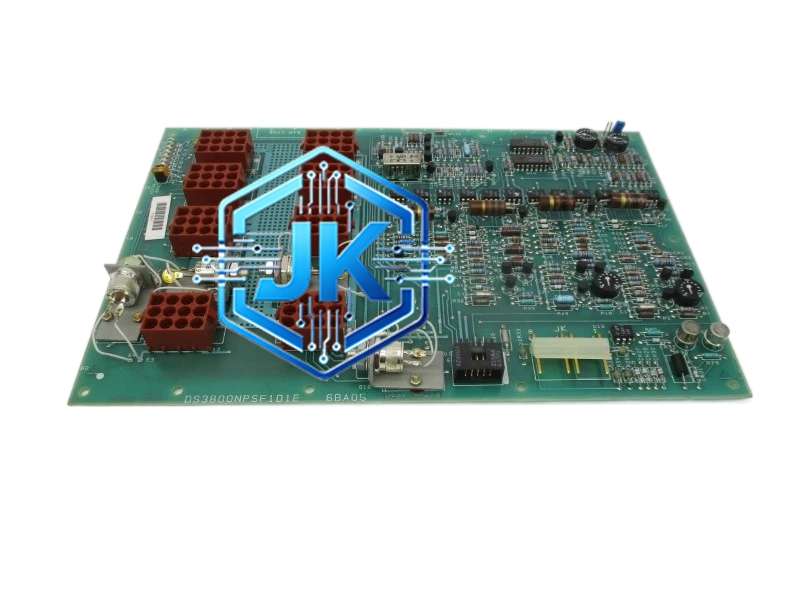

GE Fanuc DS3800NPSR 冗余电源模块
技术规格：
| 参数项 | 规格值 |
|---|---|
| 输入电压 | 85V AC至264V AC，50/60Hz，双路输入 |
| 输出电压 | 5V DC（逻辑电源）+ 24V DC（I/O电源） |
| 5V输出电流 | 10A |
| 24V输出电流 | 5A |
| 冗余切换时间 | 小于20ms（无扰切换） |
| 输入保护 | 过压、欠压、过流、短路保护 |
| 输出保护 | 过流保护、短路保护、过温保护 |
| 效率 | 大于85% |
| MTBF | 大于100000小时 |
| 工作温度 | 0℃至55℃ |
| 安装方式 | RX7i专用机架插槽 |
| 尺寸 | RX7i标准模块宽度 |
| 重量 | 约0.8kg |
功能特点：
- 双路冗余输入：支持A/B两路AC输入，任意一路故障自动切换至另一路
- 无扰切换：切换时间小于20ms，PLC不会发生停机或数据丢失
- 双路输出：同时提供5V DC逻辑电源和24V DC I/O电源
- 完善保护：过压、欠压、过流、短路、过温全保护
- LED指示：A路输入、B路输入、5V输出、24V输出各设LED状态指示
- 热插拔支持：支持在线更换，不影响系统运行
应用场景：
- 关键安全PLC系统（如SIL2/SIL3安全回路）
- 高可用性生产线（如半导体、汽车制造）
- 电厂DCS冗余电源
- 化工过程控制冗余供电
材质构成：
- 电路板：FR-4多层板，含独立功率层
- 功率器件：MOSFET + IGBT开关管，效率型拓扑
- 变压器：高频铁氧体变压器，体积小效率高
- 外壳：铝合金散热外壳，表面喷砂处理
工作原理：
两路AC输入经整流滤波后送入DC-DC转换器，正常时两路均工作，负载由两路均分。当检测到一路输入异常（过压/欠压/断电）时，控制逻辑在20ms内将负载完全切换至另一路，切换过程中输出电压波动小于5%，PLC不会检测到电源异常。
安装要求：
- A/B两路输入必须来自不同的供电回路（不同断路器）
- 输入线缆截面积不小于2.5mm²
- 模块必须安装在机架最左侧，靠近电源入口
使用注意事项：
- A/B路输入严禁接在同一供电回路上，否则失去冗余意义
- 定期（每6个月）测试冗余切换功能
- 输出端不可并联其他电源模块
