描述

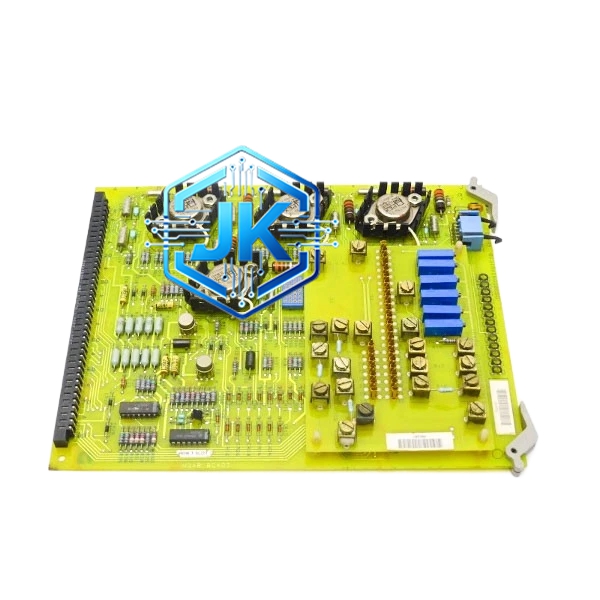

GE Fanuc DS3800NOAB1C1B — Mark VIe 模拟量输出模块
技术规格：
- 通道数：8 路模拟输出（AO）
- 输出信号类型：4-20mA（默认）/ 0-10V 可选
- 精度：±0.1% 满量程
- 分辨率：16 位 D/A 转换
- 输出阻抗：4-20mA 模式下约 500Ω，0-10V 模式下约 100Ω
- 响应时间：小于 10ms（从指令变化到输出稳定）
- 通道间隔离：每个通道独立光电隔离
- 负载能力：4-20mA 模式下最大驱动 600Ω 负载，0-10V 模式下最大驱动 10kΩ 负载
- 断电保持：支持，断电后输出保持最后值或归零（可配置）
- 安装尺寸：标准 Eurocard（160mm × 233mm）
功能特点：
- 每个通道可独立配置输出类型（4-20mA 或 0-10V）
- 支持断电保持功能，断电后输出可保持最后值或自动归零
- 具备断线检测功能，输出回路断线时自动报警
- 具备短路保护功能，输出短路时自动限流并报警
- 支持软件零点和量程校准，无需外部电位器调整
- 内置通道故障自诊断，故障通道自动旁路不影响其他通道
- 支持 ControlST 软件在线配置和在线校准
应用场景：
锅炉给水调节阀控制（4-20mA 输出至电动执行机构）、蒸汽减温调节、燃气轮机燃料阀控制、变频器速度给定、记录仪信号输入、化工过程流量调节
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，前置面板带 8 组通道 LED 指示灯和通道标识，顶部为标准背板连接器，底部为模块锁紧机构，支持热插拔，IP20 防护等级，外壳采用镀镍处理
工作原理：
控制器处理器通过背板总线发送数字量控制指令（16 位数值），模块内部 D/A 转换器将数字量转换为对应的模拟电压或电流信号，经功率放大电路后输出至外部执行机构。断电保持电路在主电源断开时由备用电容维持输出，确保调节阀不会因断电而突然全开或全关。
安装要求：
安装于 Mark VIe 机架 I/O 槽位，需配合 DS3815PMMA1F1B 电源模块供电，4-20mA 输出必须使用屏蔽双绞线，屏蔽层单端接地，0-10V 输出使用屏蔽电缆，环境温度 0℃ 至 55℃
使用注意事项：
输出信号类型必须与现场执行机构匹配（4-20mA 信号不可接入 0-10V 输入设备），负载阻抗不得超过模块最大驱动能力，接线时注意信号极性，反接将导致调节阀动作方向相反
