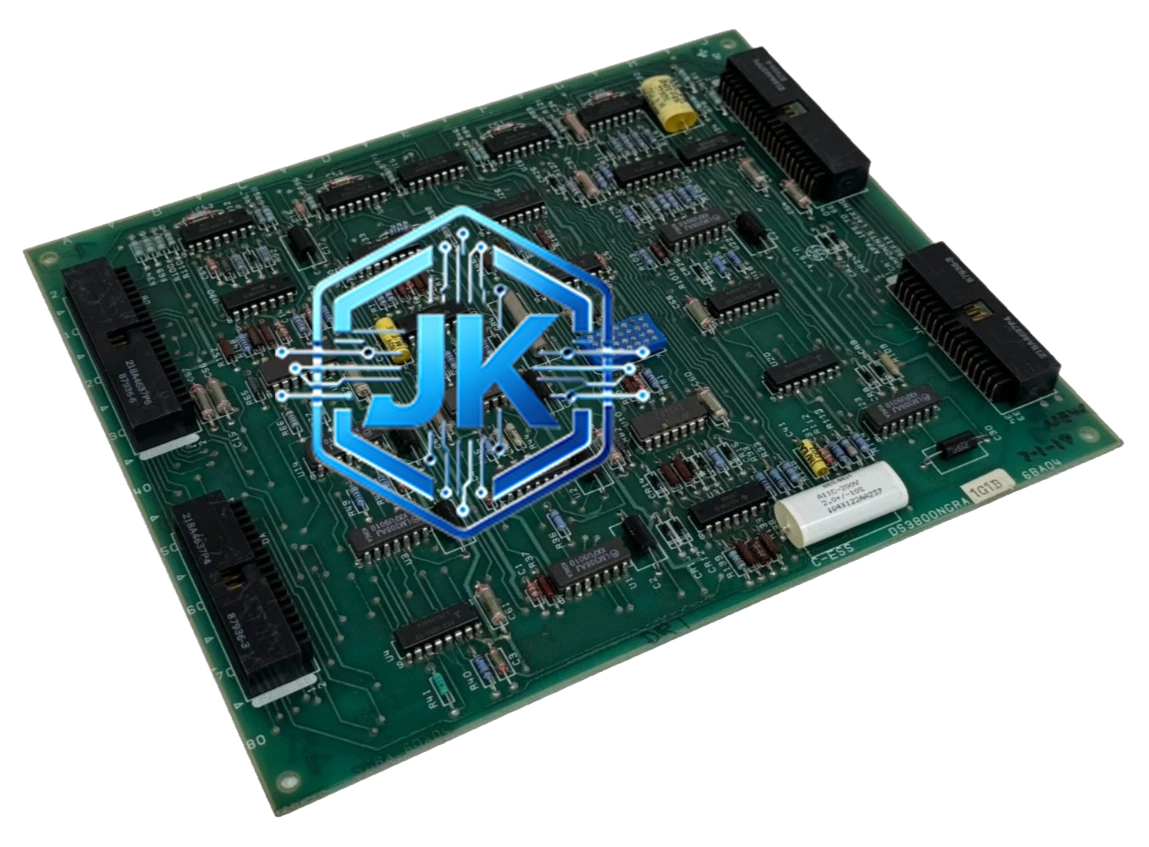

GE Fanuc DS3800NGRA — Mark VIe 高密度继电器输出模块
技术规格：
- 通道数：16 路继电器输出（高密度设计，单模块 16 通道）
- 触点容量：3A @ 250VAC / 3A @ 30VDC（每路独立）
- 线圈电压：24VDC
- 响应时间：约 10ms（从控制器发出指令到触点动作的总延时）
- 触点类型：SPDT（单刀双掷），每路含 1 个常开触点（NO）+ 1 个常闭触点（NC）
- 隔离方式：光电隔离，每 4 通道为一组独立隔离，组间完全隔离
- 绝缘耐压：触点对地 1500VAC，触点之间 500VAC
- 机械寿命：1000 万次（无负载）
- 电气寿命：10 万次（额定负载）
- 安装尺寸：标准 Eurocard（160mm × 233mm）
- 工作温度：0℃ 至 55℃
- 存储温度：-40℃ 至 85℃
功能特点：
- 单模块提供 16 路独立继电器输出，极大减少机架槽位占用
- 每 4 通道为一组独立光电隔离，一组故障不影响其他组
- 前置面板带 16 组 LED 状态指示灯，可直观查看每路输出通断状态
- 支持硬件回读确认功能，控制器可实时读取每路继电器实际状态
- 具备过流保护功能，单路输出过流时自动切断并报警
- 具备触点粘连检测功能，触点粘连时自动报警
- 每个通道完全独立，任一通道故障自动隔离，不影响其余 15 路
- 支持 Mark VIe ControlST 软件在线配置和在线诊断
应用场景：
燃气轮机跳闸回路输出、汽轮机紧急停机电磁阀驱动、大量报警指示灯控制、阀门联锁执行、泵组启停控制、风机启停控制、辅助系统联锁输出
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，前置面板带 16 组 LED 指示灯（每组对应一路继电器），每 4 通道之间有明显分隔标识，顶部为标准背板连接器，底部为模块锁紧机构，支持热插拔安装于 Mark VIe 标准机架内，防护等级 IP20
工作原理：
控制器处理器（如 DS3800HPBC1A1B）通过背板总线向该模块发送开关量输出指令，模块内部光电隔离电路将控制器的弱电信号与继电器线圈驱动电路完全隔离，驱动电路放大信号后驱动 24VDC 继电器线圈吸合，触点动作输出控制信号至外部执行机构。硬件回读电路通过辅助触点将继电器实际状态反馈回控制器，形成闭环确认。
安装要求：
安装于 Mark VIe 标准机架的任意 I/O 槽位（非电源槽位），需配合 DS3815PMMA1F1B 电源模块供电，机架必须可靠接地（接地电阻小于 4Ω），现场接线使用 14-22 AWG 导线，导线端头需压接冷压端子，接线时按照端子标识逐一对应，严禁跳线
使用注意事项：
继电器触点不可用于频繁通断场合（建议每分钟不超过 60 次），驱动感性负载（如电磁阀、接触器线圈）时必须在负载两端并联续流二极管或 RC 吸收回路，严禁超容量使用（单路不超过 3A），两台模块并联使用时需确保固件版本一致
