描述

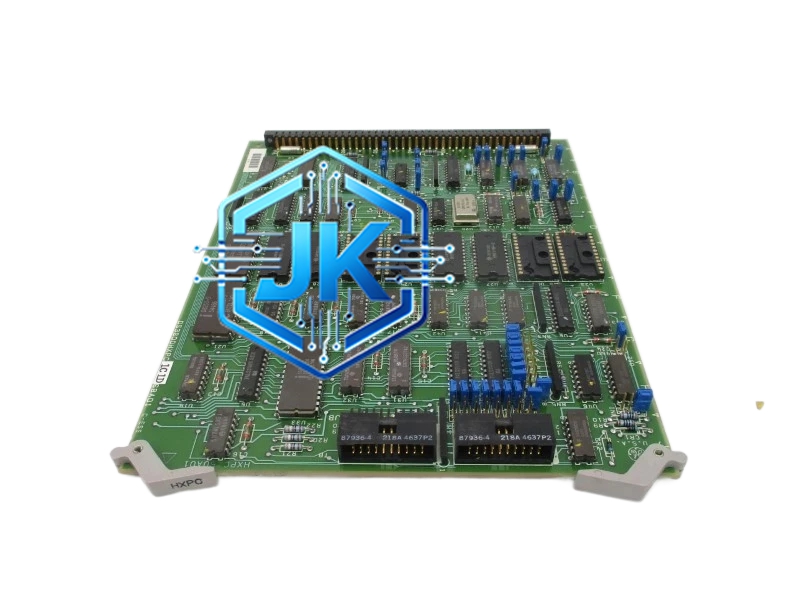

GE Fanuc DS3800HXPC1C1D — Mark VIe 高速处理器模块
技术规格：
- 处理器架构：双核 32 位 RISC 处理器，主频约 133MHz
- 程序内存：4MB RAM + 1MB Flash（用于存储固件和用户程序）
- 数据内存：2MB RAM（用户数据区）+ 512KB RAM（系统数据区）
- 通信接口：双冗余以太网接口（10/100Mbps 自适应），双冗余串行通信口（RS-232/RS-422）
- I/O 扩展能力：最多支持 16 个 I/O 机架，每个机架最多 32 个模块
- 控制周期：最低 50ms（顺序控制），模拟调节周期 100ms，高速回路周期 10ms
- 冗余配置：双机热备，切换时间小于 100ms
- 固件平台：Mark VIe 系列专用固件，配套控制软件为 ControlST
- 安全等级：符合 IEC 61508 SIL3 安全完整性等级要求
- 工作温度：0℃ 至 55℃
- 存储温度：-40℃ 至 85℃
- 安装尺寸：标准 Eurocard（160mm × 233mm）
功能特点：
- 双核处理器同步运行，两个核心独立执行相同指令并实时比对结果，任一核心出现偏差立即触发无扰切换，切换时间小于 100ms，控制器完全无感知
- 运算速度是普通 Mark VIe CPU 模块的 2 倍以上，能够处理更复杂的控制算法和更多的 I/O 通道
- 支持最多 16 个 I/O 机架，每个机架 32 个模块，总 I/O 容量超过 500 个通道，满足超大型机组的控制需求
- 内置实时操作系统（RTOS），支持多任务并行处理，控制任务、通信任务、诊断任务互不干扰
- 支持冗余以太网通信，双网同时在线，任一网络故障自动切换，数据不丢失
- 内置自诊断功能，实时监测处理器核心温度、内存状态、通信状态、I/O 通信状态，任何异常立即报警
- 支持在线程序下载和在线调试，无需停机即可修改控制逻辑
- 前置面板带运行状态、通信状态、冗余状态、故障状态四组 LED 指示灯
- 支持历史数据记录和事件顺序记录（SOE），分辨率达 1ms
应用场景：
GE 9FA/9E/7FA 重型燃气轮机主控系统、蒸汽轮机主控系统、联合循环机组主控系统、大型压缩机驱动系统、大型泵组控制系统、SIS 安全仪表系统主控单元
材质构成：
- 外壳材质：高强度铝合金压铸外壳，表面阳极氧化处理，抗腐蚀性能极优
- 电路板材质：8 层 FR4 高 TG 覆铜板，正常涂层处理，满足高温环境长期运行要求
- 端子材质：镀金触点，接触电阻低于 50mΩ，耐久性超过 1000 次插拔
- 连接器材质：高密度镀金背板连接器，抗振动性能优良
- 散热材质：内置铜质散热片和微型风扇，确保处理器在满负荷运行时温度不超过 70℃
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），高强度铝合金外壳，前置面板带 4 组状态 LED 指示灯（Run 绿色 / Comm 绿色 / Redundancy 绿色 / Fault 红色）和模块型号标识，顶部为高密度双冗余以太网接口和双冗余串行通信接口，底部为模块锁紧机构和散热风扇出风口，支持热插拔安装于 Mark VIe 标准机架内，IP20 防护等级，整体重量约 0.85kg
工作原理：
两个处理器核心同时接收来自背板总线的 I/O 数据和通信数据，独立执行相同的控制算法和逻辑运算。运算结果通过内部比对电路进行实时比较，若两个核心结果完全一致，则输出控制指令至 I/O 模块；若任一核心结果出现偏差，冗余管理电路立即将输出切换至正常核心，同时将故障核心隔离并报警。控制指令通过背板总线发送至各 I/O 模块，同时通过双冗余以太网接口与上层系统进行数据交换。实时操作系统确保控制任务的优先级最高，通信任务和诊断任务在控制任务空闲时执行。
安装要求：
安装于 Mark VIe 机架最左侧专用 CPU 槽位（槽位 0），必须与冗余 CPU 模块（如 DS3800HXPC1D1F）配对使用，分别安装于 A 机架和 B 机架，需配合 DS3815PMMA1F1B 电源模块供电，双冗余以太网分别连接至两套独立交换机，机架必须可靠接地（接地电阻小于 4Ω），环境温度 0℃ 至 55℃，相对湿度 5% 至 95%（无凝露）
使用注意事项：
该模块必须与同型号冗余 CPU 配对使用，严禁单独运行（会失去冗余保护），更换前必须先确认冗余伙伴工作正常（绿色 LED 亮），严禁带电插拔（虽然支持热插拔，但需确认冗余伙伴正常），固件版本必须与所有 I/O 模块固件版本一致，不可混用不同版本，双以太网口必须连接至不同交换机，否则冗余失效，定期检查四组 LED 状态，任何红色 LED 亮起需立即排查
