描述

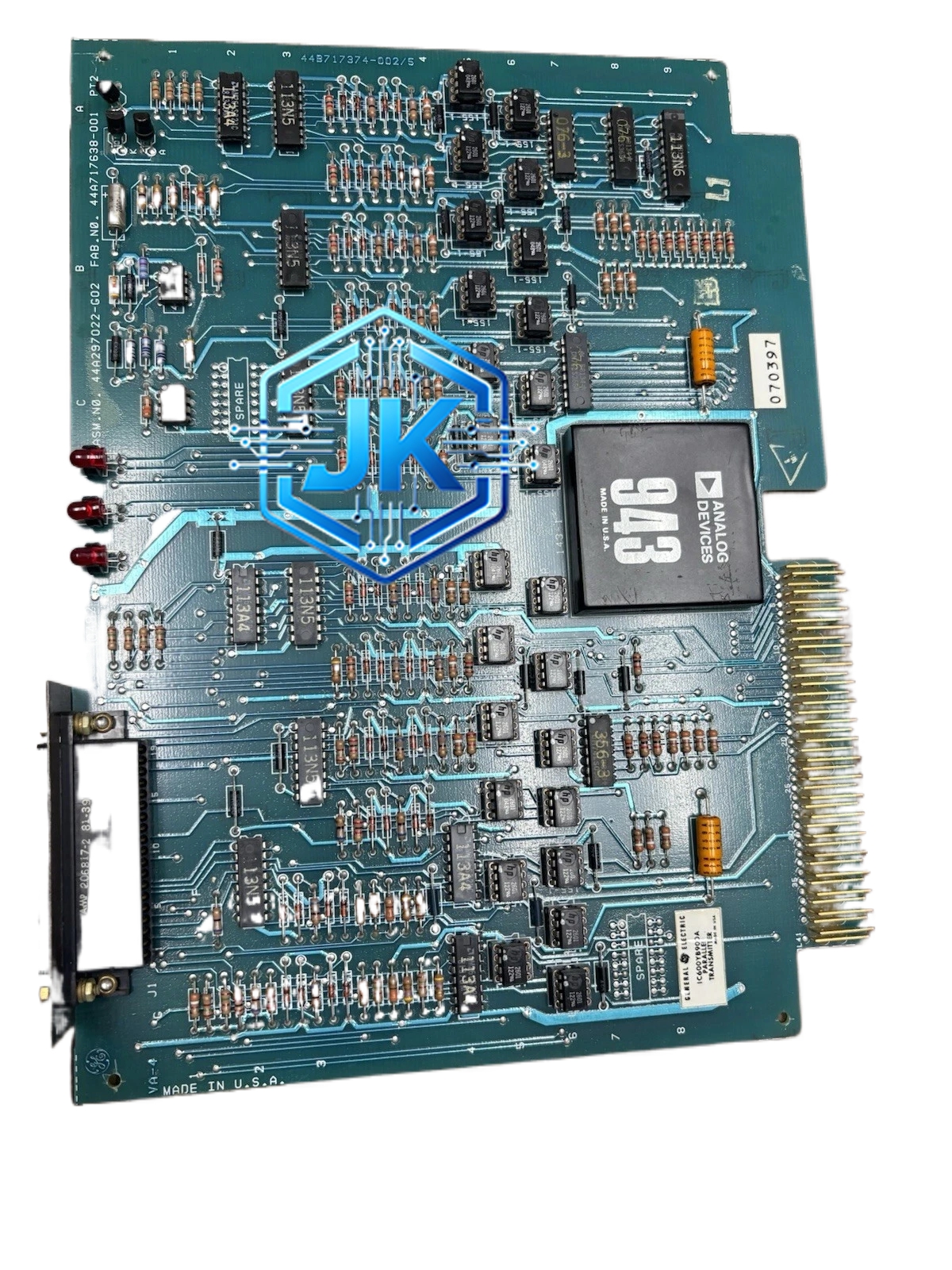

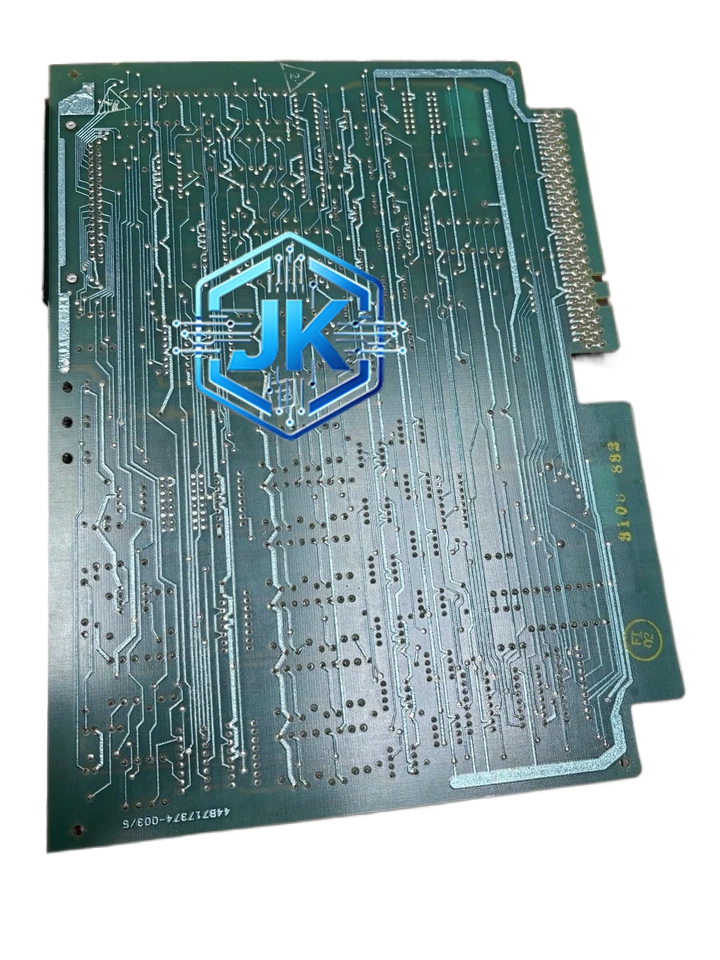

GE Fanuc DS3800HFXC 高速光纤通信模块
功能特点：
- 采用光纤通信介质，完全免疫电磁干扰（EMI），适用于电厂、石化等强电磁环境
- 支持高速数据传输，速率可达100Mbps级别，满足大数据量实时控制数据传输需求
- 具备链路冗余切换能力，双光纤链路自动热切换，切换时间小于毫秒级，确保通信不中断
- 支持环形或星形拓扑结构组网，组网灵活，适应不同系统架构需求
- 内置链路状态实时监测与故障诊断功能，可在操作员站上实时显示链路健康状态、误码率、光功率等参数
- 支持热插拔，在系统允许的配置下可在线更换，不影响整体系统运行
- 具备自诊断功能，上电自检光纤收发器状态，异常时自动上报故障代码
技术规格：
| 参数项 | 规格值 |
|---|---|
| 通信介质 | 多模光纤（62.5/125μm） |
| 传输速率 | 最高100Mbps |
| 通信协议 | GE私有高速光纤协议 / Genius Bus |
| 接口类型 | ST或SC光纤接口（双口） |
| 冗余方式 | 双链路自动热切换 |
| 工作温度 | 0℃～60℃ |
| 相对湿度 | 5%～95%无凝露 |
| 安装方式 | DCS机柜背板插装 |
| 供电方式 | 背板总线供电（+5V DC） |
| 光纤连接器类型 | ST（Bayonet）或SC（Square Connector） |
| 光发射功率 | -20dBm～-10dBm |
| 光接收灵敏度 | -30dBm |
材质构成：
- 电路板：FR-4高Tg玻璃纤维环氧树脂基板，具备良好的耐热性和机械强度
- 接插件：镀金铜合金触点，耐插拔次数超过500次
- 外壳：镀锌钢板喷涂，防腐蚀处理
- 光纤接口：陶瓷套管，精密对准
结构特征：
- 标准DCS模块尺寸，高度约160mm，宽度约30mm
- 前面板带有LED状态指示灯（Power、Link、Error）
- 后面板为标准DCS背板金手指接口，32位或64位总线连接
- 光纤接口位于模块前面板侧边，方便光纤布线
工作原理：
模块内部集成了光纤收发器芯片（SFP或类似光模块），将DCS背板总线上的并行数字信号转换为光信号，通过光纤传输至对端模块，对端模块再将光信号还原为数字信号送入DCS总线。双链路设计中，两路光纤同时工作，主链路故障时自动切换至备链路，切换过程由硬件逻辑完成，无需软件干预。
应用场景：
- 大型火电厂（600MW及以上机组）主控室控制器与远程I/O机柜之间的高速互联
- 联合循环电厂（CCPP）DCS系统骨干通信
- 石化装置中关键控制回路的冗余通信链路
- 核电站DCS系统中安全级与非安全级之间的通信隔离传输
- requiring高可靠性和低延迟的主控系统通信
安装要求：
- 光纤布线需避免弯折半径小于30mm，防止光纤断裂或信号衰减
- 光纤接头需使用专用清洁工具（无尘纸+异丙醇）维护，安装时需确保光纤收发模块精准对准
- 模块插入DCS机柜背板时需确保金手指完全接触，锁紧固定螺丝（扭矩约0.5N·m）
- 光纤走线应与强电电缆分开布设，间距不小于150mm
- 光纤跳线需使用与模块接口匹配的类型（ST-ST或SC-SC）
- 冗余配置时两根光纤需走不同路径，避免同一物理损伤导致双路同时中断
使用注意事项：
- 严禁在通电状态下插拔光纤接头，需先关闭模块电源再操作
- 光纤端面需定期用专用清洁笔清洁，灰尘会导致通信误码率上升甚至链路中断
- 备件存储需防潮防尘，存放环境温度-20℃～70℃
- 更换光纤跳线时需确认新跳线的衰减参数与原装一致
- 模块前面板LED指示灯异常时需立即排查，Error灯常亮说明链路故障
