描述

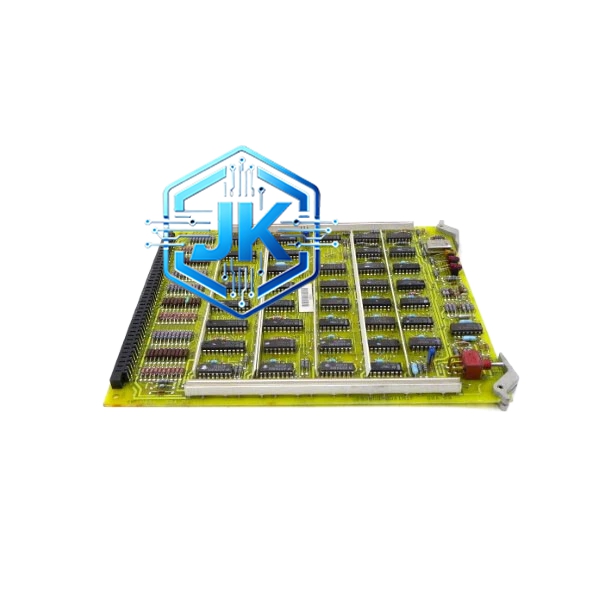

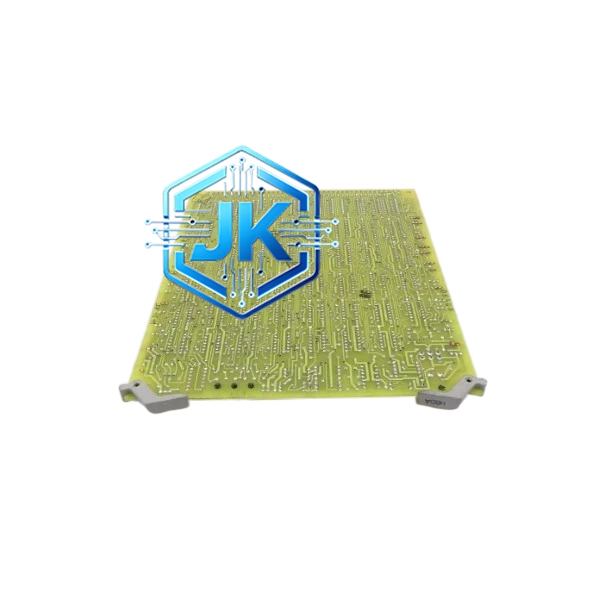

GE Fanuc DS3800HDDL1A1A — DS3800系列高速数字输入模块
技术规格：
- 产品系列：GE Fanuc DS3800系列
- 订货号：DS3800HDDL1A1A
- 输入点数：32点数字量输入（DC24V）
- 输入类型：源型/漏型可选（通过跳线配置）
- 输入电压范围：12VDC ~ 24VDC
- 输入电流：典型3mA/点
- 光隔离：每8点一组独立光隔离，共4组
- 响应时间：典型1ms（开启滤波时可调）
- 滤波时间常数：0.1ms / 1ms / 10ms / 100ms可选（软件设定）
- 高速计数功能：支持最高100kHz的高速计数器输入
- 通讯接口：RS-485串口，Modbus RTU协议
- 通讯速率：9600 / 19200 / 38400 / 115200 bps可选
- 工作电源：5V DC，由背板总线供电
- 安装方式：DIN导轨安装或面板安装
功能特点：
- 32点大容量输入：单模块提供32路数字量输入，大幅减少系统I/O模块数量
- 高速响应：输入响应时间最快1ms，满足高速检测需求
- 分组隔离设计：每8点一组独立光隔离，有效抑制组间干扰
- 可调滤波：4档滤波时间常数可选，既可滤除噪声又不影响响应速度
- 高速计数：内置高速计数器，支持正交编码输入，最高100kHz
- LED状态指示：每点配有独立LED指示灯，现场调试直观方便
- 在线诊断：CPU可实时监控每路输入的通断状态和故障信息
- 掉电保持：输入状态在掉电后不保持（纯数字量输入模块特性）
- 可配置输入逻辑：支持常开/常闭逻辑反转配置
应用场景：
- 数控机床的限位开关、刀位检测、主轴状态检测
- 自动化生产线的传感器信号采集（光电、接近、磁性开关）
- 物料搬运系统的位置检测和状态反馈
- 包装机械的产品到位检测、气缸状态检测
- 机器人工作站的安全门开关、夹具状态检测
- 任何需要大量开关量输入的工业自动化场合
性能参数：
| 参数项 | 数值 |
|---|---|
| 输入点数 | 32点 |
| 输入电压 | 12~24VDC |
| 输入类型 | 源型/漏型可选 |
| 光隔离 | 4组，每组8点 |
| 响应时间 | 1ms（典型） |
| 滤波时间 | 0.1/1/10/100ms可选 |
| 高速计数 | 最高100kHz |
| 通讯接口 | RS-485，Modbus RTU |
| 工作温度 | 0℃ ~ 55℃ |
| 存储温度 | -20℃ ~ 70℃ |
| 绝缘电压 | 500V DC（输入对地） |
| 抗震能力 | 5g（10~500Hz） |
| 防护等级 | IP20 |
| 尺寸 | 约160mm × 98mm × 40mm |
| 重量 | 约300g |
材质构成：阻燃ABS外壳，多层FR-4 PCB板，高速光耦隔离芯片（如PC817或6N137系列），输入保护电路含TVS二极管和限流电阻，连接器为32位弹簧端子排，金手指镀金。
结构特征：标准单槽宽度模块，前面板整齐排列32组弹簧接线端子和32个绿色LED状态指示灯（每8点一组），后面板为总线连接器、RS-485通讯端子、电源端子，底部有DIN导轨安装卡扣。
工作原理：现场开关量信号经输入保护电路（TVS+限流电阻）后进入光耦隔离器，光耦输出信号经施密特触发器整形后送入模块内部锁存器，CPU通过背板总线周期性读取锁存器状态。高速计数功能由专用硬件计数器实现，对正交编码器信号进行加减计数，计数值通过通讯接口上传至CPU。
安装要求：
- 安装于标准DIN导轨上，确保供电稳定
- 输入线建议使用0.5~1.5mm²导线
- 源型输入时COM端接0V，漏型输入时COM端接24V
- 通讯线使用屏蔽双绞线，屏蔽层单端接地
- 接地端子必须可靠接地
使用注意事项：
- 确认输入电压在12~24VDC范围内，过高会损坏光耦
- 源型/漏型配置必须与现场接线一致，否则全部输入读数反转
- 高速计数功能需在系统组态中启用并设置计数器参数
- 滤波时间不要设置过长，否则会漏掉快速变化的信号
- 长期不使用时建议定期通电防止端子氧化
