描述

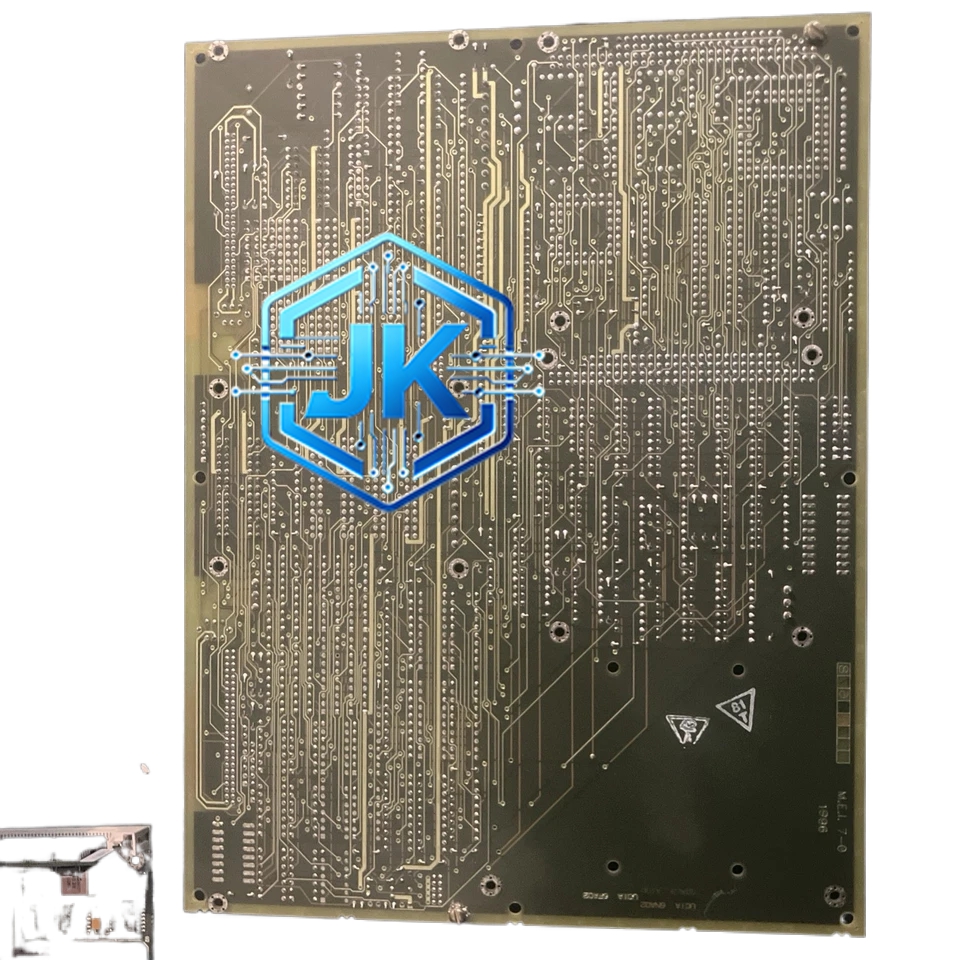

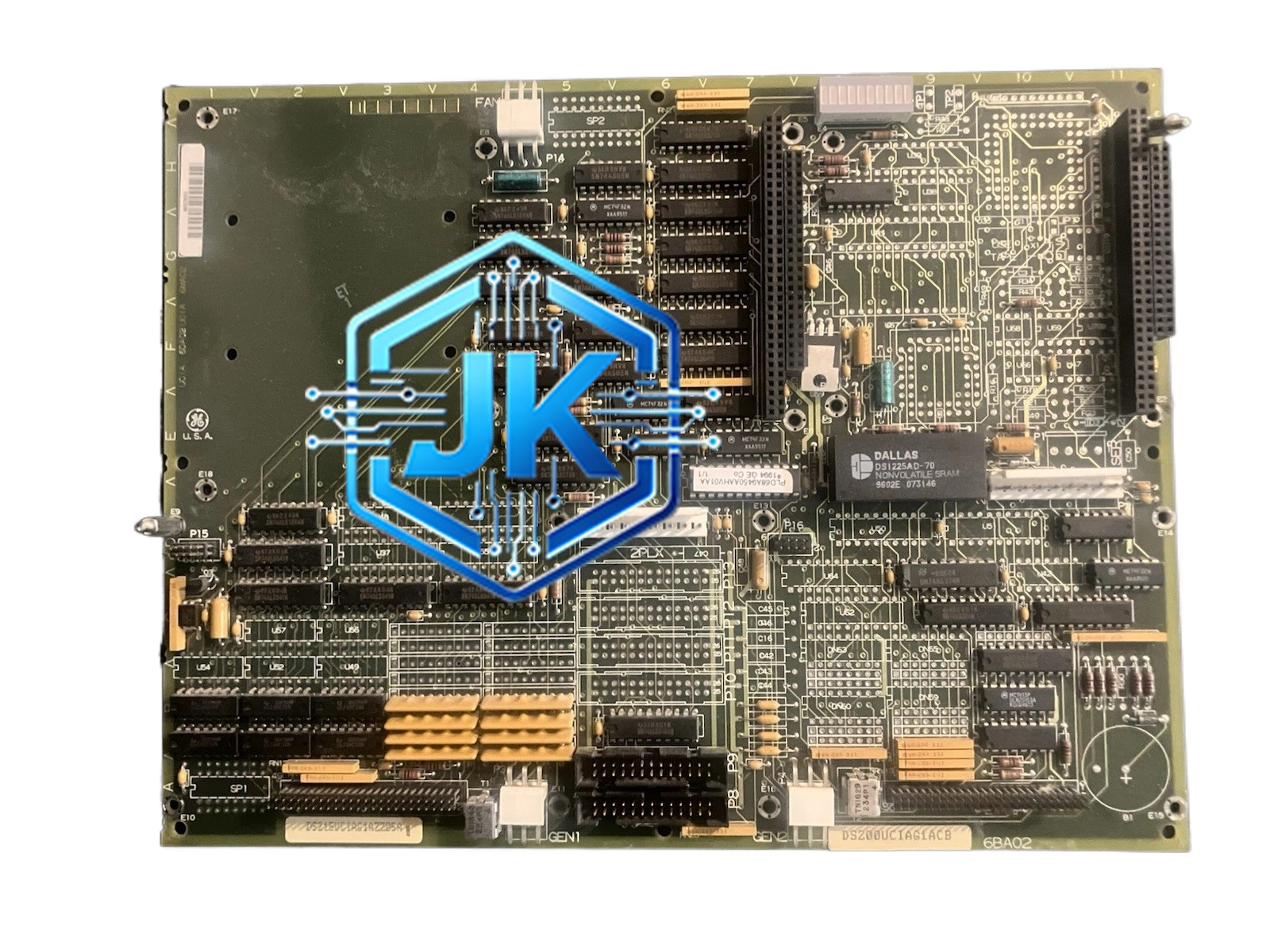

GE Fanuc DS200UCIAG1ACB 通用串行通信接口模块
技术规格详细参数：
| 参数项 | 详细规格值 |
|---|---|
| 通信通道数 | 4路完全独立的串行通信通道 |
| 通信接口标准 | RS-422（全双工）/ RS-485（半双工），每通道可独立切换 |
| 通信速率 | 300bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps，共9档可选 |
| 数据格式 | 7位/8位数据位，偶校验/奇校验/无校验/强制1/强制0，1位/1.5位/2位停止位 |
| 支持协议 | Modbus RTU（主站/从站）、DF1 Full/Half Duplex、GE SRTP（Serial Real Time Protocol）、HART over RS-485 |
| 通信模式 | 主站（Master）/ 从站（Slave）可通过软件配置切换 |
| 电气隔离 | 每通道500V DC隔离电压，通道间完全电气隔离 |
| 背板总线接口 | VMEbus（Mark V）或 VersaMod Eurocard总线（Mark VI/VIe） |
| 供电方式 | 通过机架背板总线供电，无需外部电源，典型功耗约3W |
| 工作温度范围 | 0°C 至 60°C（宽温版本可达-10°C至70°C） |
| 存储温度范围 | -40°C 至 85°C |
| 相对湿度 | 5% 至 95%，无凝露 |
| 海拔高度 | 最高2000米（超过需降额使用） |
| 防护等级 | IP20（机架内安装，无外部防护） |
| 认证标准 | CE、UL、CSA、ATEX（部分版本） |
| MTBF | ≥200,000小时 |
| 模块尺寸 | 欧洲卡标准：160mm × 233mm × 20mm（单槽宽度） |
| 重量 | 约0.45kg |
功能特点详细说明：
- 四通道完全独立运行：每个通信通道拥有独立的UART控制器、独立的波特率发生器、独立的缓冲区，四个通道可同时以不同速率、不同协议运行，互不干扰。例如通道1运行Modbus RTU主站模式读取温度变送器，通道2运行DF1从站模式与PLC通信，通道3运行HART协议读取智能阀门定位器，通道4运行GE SRTP协议与上位机通信，四者并行工作。
- 内置多协议栈：模块固件中内置了Modbus RTU、DF1 Full Duplex、DF1 Half Duplex、GE SRTP等多个工业通信协议栈，无需CPU额外处理协议细节，CPU只需发送/接收应用层数据，协议封装/解封装由模块硬件完成，大幅降低CPU负载。
- 电气隔离保护：每个通信通道与控制器内部电路之间采用光耦隔离或磁隔离技术，隔离电压高达500V DC。这意味着即使外部通信线缆遭受雷击浪涌或工厂电网干扰，高压也不会传导至控制器内部，有效保护CPU和其他敏感模块。
- 自动重传与错误恢复：通信过程中如检测到帧错误、超时或校验失败，模块自动执行重传机制（最多重试3次），重试失败后向CPU上报通信故障事件，同时自动切换至备用通信参数（如降低波特率），保障通信链路的持续可用。
- 完善的在线诊断：模块实时监测每个通道的通信状态，包括发送/接收字节计数、错误计数、帧计数、超时计数等，所有诊断数据可通过CPU读取并在HMI上显示。故障时自动生成带时间戳的报警事件，便于运维人员快速定位问题。
- 冗余兼容设计：在双机冗余配置中，该模块可与备用控制器的对应模块同步运行，主控制器故障切换至备用控制器时，通信链路不中断，数据不丢失。
- 广播与单播灵活切换：支持广播地址（0地址）发送和单播地址发送，广播模式下所有从站同时接收，单播模式下仅指定设备接收，满足不同通信场景需求。
应用场景详细说明：
- 火力发电厂：DCS控制器通过该模块与现场温度变送器（4-20mA+HART）、压力变送器、流量计、电动执行器等智能仪表进行串口通信，同时与脱硫脱硝系统的PLC进行Modbus数据交换。
- 燃气轮机控制：Mark VI控制器通过该模块与燃气轮机本体的TMR（三重模块冗余）控制器通信，传输转速、温度、振动等关键参数。
- 石化装置：DCS与SIS（安全仪表系统）之间通过该模块进行Modbus通信，传输联锁信号和报警数据。
- 水务处理：DCS与远程泵站RTU之间通过RS-485总线进行长距离Modbus通信，传输水位、流量、阀门状态等数据。
- 造纸与冶金：与变频器、伺服驱动器之间通过DF1协议进行参数读取和控制命令下发。
材质构成详细说明：
- 外壳：采用SECC镀锌钢板冲压成型，表面喷涂环保型环氧树脂粉末涂层（厚度约60-80μm），具备良好的防腐蚀、防静电性能，颜色通常为浅灰色。
- PCB主板：采用FR-4高Tg玻璃纤维环氧树脂基板（Tg≥170°C），板厚1.6mm，六层板设计（信号层-地层-电源层-电源层-地层-信号层），表面涂覆Conformal Coating三防漆（丙烯酸型），防潮、防盐雾、防霉菌。
- 连接器：通信端口采用DB-9或凤凰端子排，触点材质为铍铜镀金（镀金厚度≥30μin），保证长期插拔后接触电阻仍低于20mΩ。背板连接器采用DIN 41612标准欧式连接器，120针，镀金触点。
- 隔离器件：采用高速光耦（如6N137）或数字隔离器（如ADuM1201），隔离电压500V DC，传输速率≥10Mbps。
- 被动元件：全部采用工业级元件，工作温度范围-40°C至+125°C，电容采用钽电容或陶瓷电容，电阻采用金属膜电阻。
结构特征详细说明：
- 整体为欧洲卡（Eurocard）标准尺寸：160mm（宽）× 233mm（高）× 20mm（厚），符合IEC 60297-3-101标准。
- 前面板：左侧为4组DB-9串口连接器（或凤凰端子排），每组配有TXD、RXD、GND三个接线端子；右侧为4组LED状态指示灯（每通道一组，含Power、TX、RX、Error四个LED）；中间为模块型号标签和序列号铭牌。
- 后面板：上部为120针DIN 41612欧式连接器（背板总线接口）；下部为模块地址设置拨码开关（4位二进制，可设置0-15地址）和模块复位按钮。
- 顶部与底部：顶部设有散热通风槽，底部设有机架导轨卡扣和锁定手柄，插入机架后旋转手柄即可锁定。
工作原理详细说明：
CPU模块通过背板总线将需要发送的数据以并行方式写入该模块的内部双口RAM缓冲区。模块内部的4个独立UART控制器分别从各自的缓冲区读取数据，按照预设的波特率、数据位、校验位、停止位将并行数据转换为串行比特流，经光耦隔离后从DB-9接口输出至外部设备。接收过程相反：外部串行数据经隔离后送入UART，转换为并行数据存入缓冲区，CPU通过背板总线读取。整个过程由模块内部FPGA/CPLD逻辑控制，CPU仅需进行简单的读写操作，无需参与协议细节处理。
安装要求详细说明：
- 必须安装于GE Fanuc指定的Mark V/VI控制器I/O机架内，机架需为标准19英寸机柜，内部安装有Mark V/VI专用背板总线。
- 插入前务必确认机架背板总线供电正常（+5V、+12V、-12V电压在允许范围内），建议使用万用表测量背板电源端子电压。
- 插入时双手握住模块两侧，对准导轨槽位，保持水平，缓慢均匀推入，直至底部卡扣自动锁定，然后旋转锁定手柄确认锁定到位。
- 通信线缆必须使用屏蔽双绞线（如RVSP 2×0.75mm²），屏蔽层在控制柜侧单端接地，现场侧悬空，避免形成地环路引入干扰。
- RS-485总线必须在最远端两个设备上各加一个120Ω终端匹配电阻，中间设备不得加终端电阻，否则会造成信号反射。
- 模块地址拨码开关设置的地址必须与CPU组态中的地址一致，否则通信无法建立。
