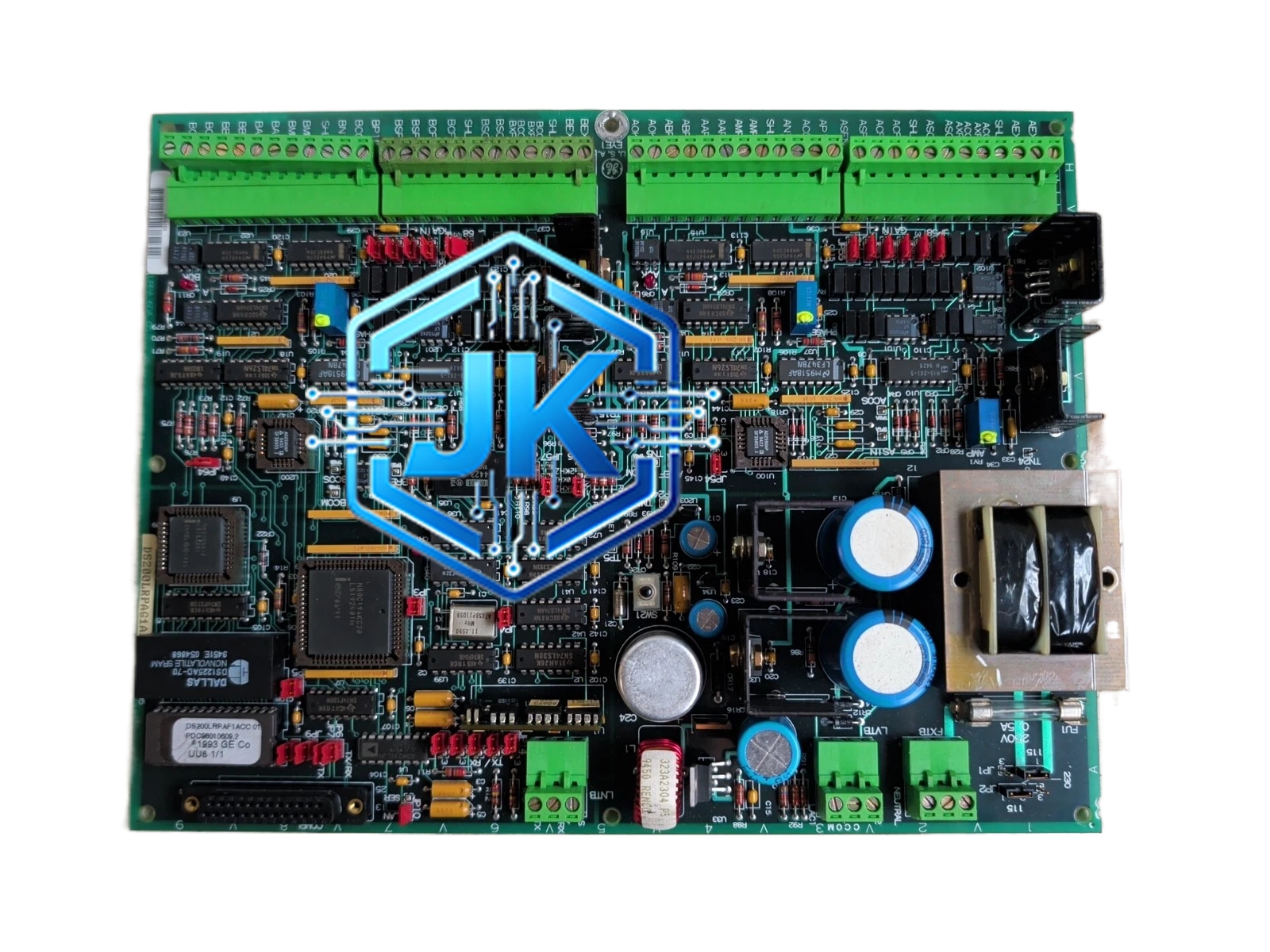

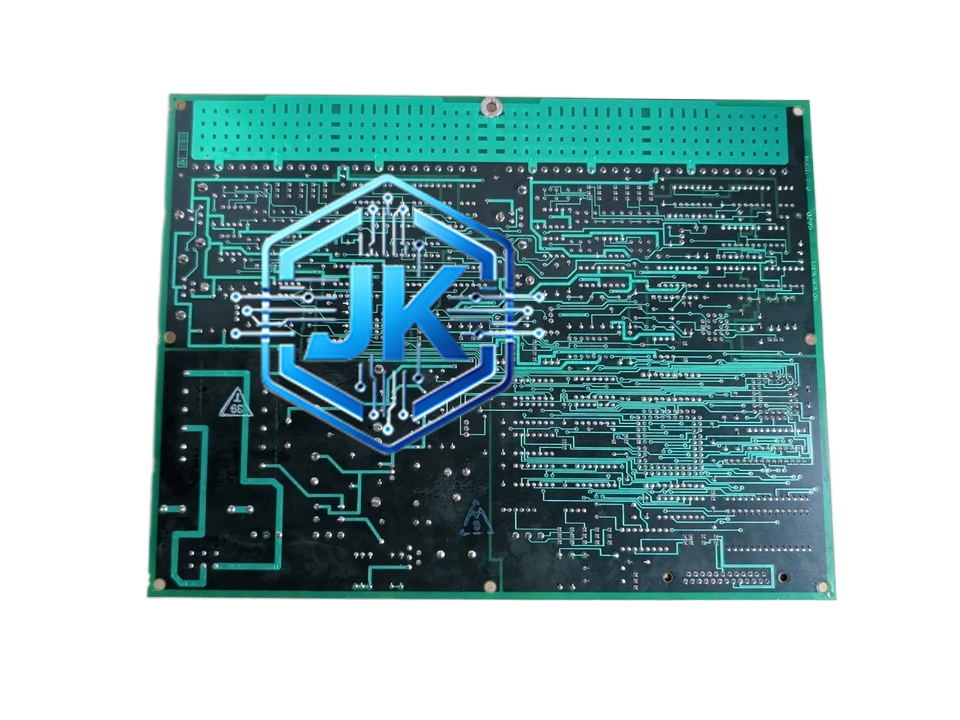

GE Fanuc DS200TCQBG1B — Mark V/VI 热电偶温度输入模块
技术规格：
- 通道数：16 路热电偶输入（TC）
- 支持分度号：J、K、T、E、N、R、S、B 全部八种标准分度号
- 测量范围：各分度号全量程覆盖（如 K 型 -200℃ 至 1372℃，J 型 -210℃ 至 1200℃，S 型 0℃ 至 1768℃）
- 精度：±0.5% 满量程或 ±1.5°C（取较大值）
- 分辨率：0.1°C
- 冷端补偿：内置高精度冷端补偿，补偿精度 ±0.5°C
- 采样周期：250ms（全部通道同步采样）
- 通道间隔离：每个通道独立光电隔离，与背板完全隔离
- 断线检测：支持，热电偶断线时自动报警并输出替代值（可配置为上限、下限或保持最后值）
- 短路检测：支持，输入短路时自动报警
- 输入阻抗：大于 10MΩ
- 安装尺寸：标准 Eurocard（160mm × 233mm）
- 工作温度：0℃ 至 55℃
- 存储温度：-40℃ 至 85℃
功能特点：
- 单模块提供 16 路独立热电偶输入通道，极大减少机架占用空间
- 每通道独立配置分度号，无需跳线或拨码开关，全部通过 Mark V/VI Control 软件在线配置
- 内置高精度冷端补偿电路，补偿精度达 ±0.5°C，消除环境温度变化对测量的影响
- 支持全部八种标准分度号热电偶，一种模块覆盖所有常见热电偶类型
- 具备断线检测和短路检测功能，传感器故障时自动报警并输出替代值
- 每个通道完全独立，任一通道故障自动隔离，不影响其余 15 路正常工作
- 前置面板带 16 组通道 LED 指示灯，实时显示每路通道通信状态
- 支持软件零点和量程校准，无需外部电位器调整
应用场景：
锅炉过热器出口温度监测、再热器温度监测、燃气轮机排气温度监测、压缩机级间温度监测、轴承温度监测、发电机绕组温度监测、化工反应釜温度监测、炼油厂加热炉温度监测
材质构成：
- 外壳材质：金属压铸外壳，镀镍处理，抗腐蚀性能优良
- 电路板材质：优质 FR4 覆铜板，多层板设计
- 端子材质：镀镍铜合金，抗氧化性能优良
- 连接器材质：镀金触点，接触电阻低
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，前置面板带 16 组通道 LED 指示灯和分度号标识，顶部为标准背板连接器，底部为模块锁紧机构，支持热插拔安装于 Mark V/VI 标准机架内，IP20 防护等级
工作原理：
现场热电偶传感器将温度转换为毫伏级微弱电信号（如 K 型热电偶约 41μV/℃），经补偿导线或延长线送入模块，模块内部信号调理电路首先完成滤波和放大，然后通过高精度 ADC 进行模数转换。冷端补偿电路实时采集模块接线端子处的环境温度，根据热电偶分度号特性自动补偿冷端温度偏差，最终将毫伏信号转换为精确的温度值送入控制器。断线检测电路持续监测输入回路阻抗，当阻抗超出正常范围（如大于 10MΩ）时判定为断线并发出报警。
安装要求：
安装于 Mark V/VI 标准机架的任意 I/O 槽位（非电源槽位），需配合 Mark V/VI 系列电源模块（如 531X301DCCAWM1 或 DS3815PMMA1F1B）供电，热电偶输入必须使用对应分度号的补偿导线或延长线，补偿导线的正负极必须与模块端子严格对应，接反将导致温度显示严重偏差（如显示值比实际值低数百度），接线使用 14-22 AWG 导线并压接冷压端子，机架必须可靠接地（接地电阻小于 4Ω）
使用注意事项：
热电偶补偿导线的分度号必须与热电偶一致（如 K 型热电偶必须配 K 型补偿导线），严禁混用不同分度号的补偿导线，否则将产生数十度的测量误差，RTD 传感器（如 Pt100）不可接入本模块（本模块仅支持热电偶输入），接线时注意热电偶正负极不可接反，环境温度超过 55℃ 时冷端补偿精度将下降，需评估是否满足精度要求，固件版本需与 Mark V/VI 控制器固件版本一致
