描述

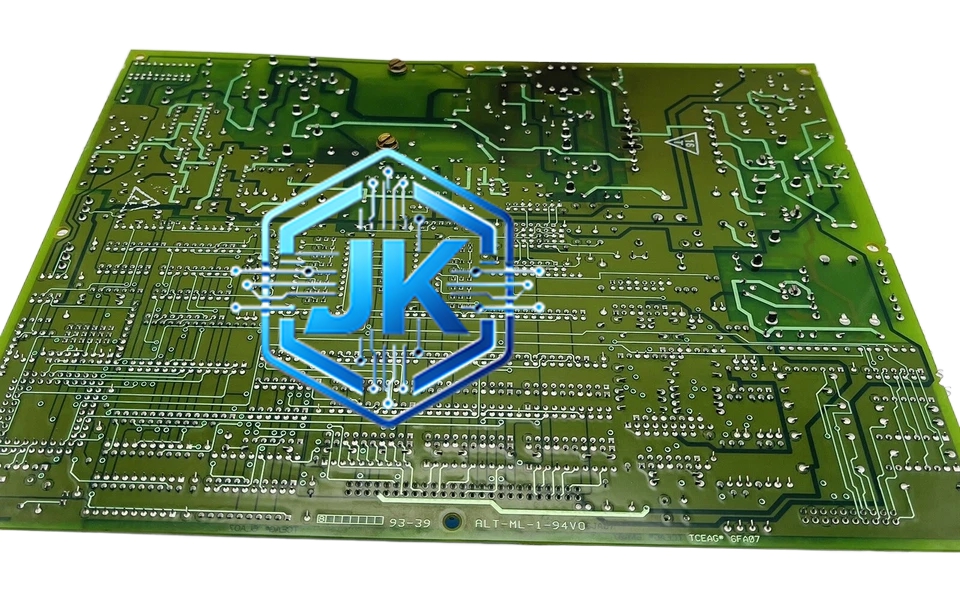

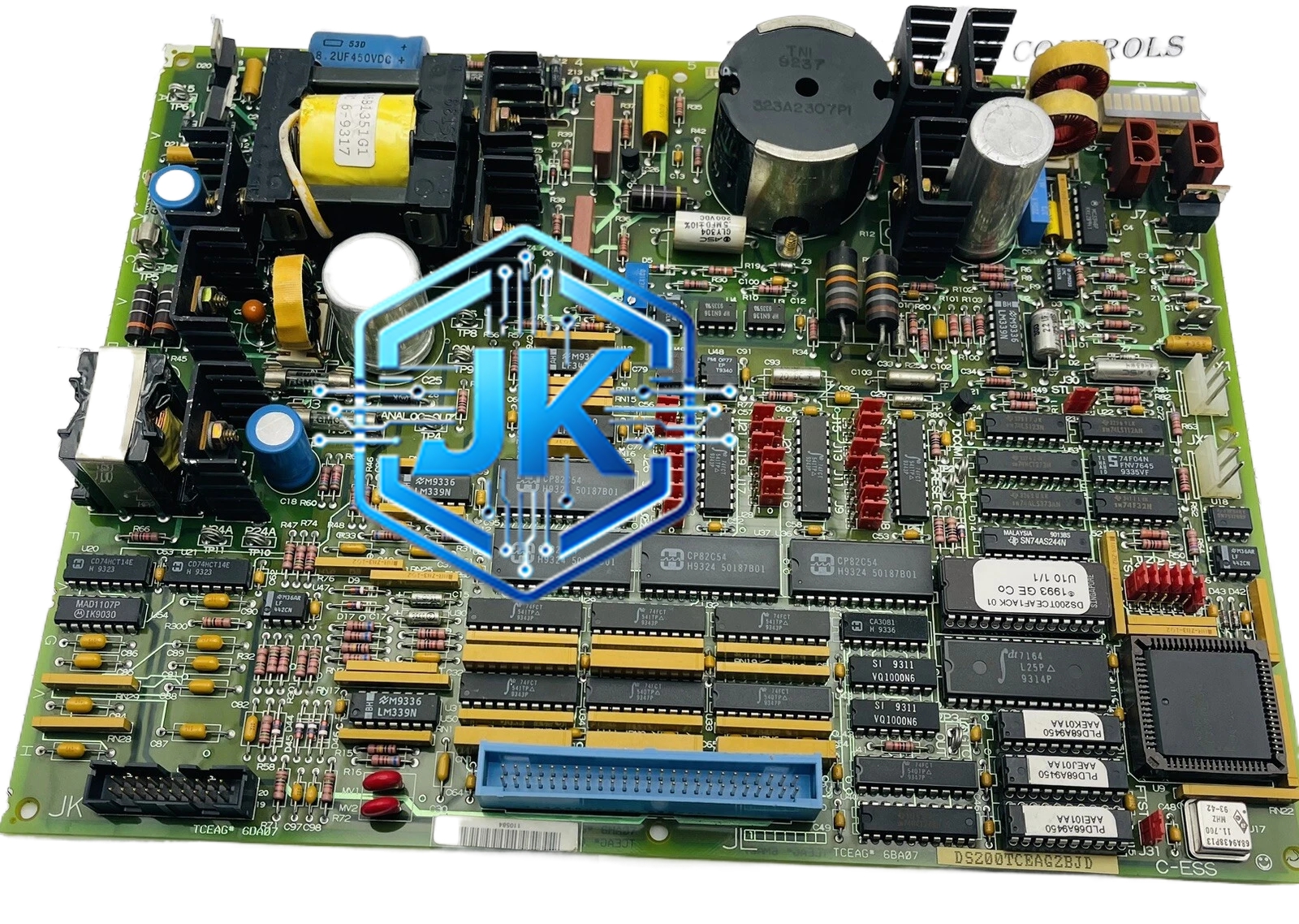

GE Fanuc DS200TCEAG2BSF — Mark V/VI 热电偶输入模块
技术规格：
- 通道数：8 路热电偶输入（TC）
- 支持分度号：J、K、T、E、N、R、S、B 全部八种
- 输入信号范围：J 型 -8.095mV 至 +6.955mV，K 型 -6.458mV 至 +54.886mV（各分度号不同）
- 精度：±0.5% 满量程或 ±2°C（取较大值）
- 分辨率：0.1°C
- 冷端补偿：内置高精度冷端补偿（±0.5°C）
- 采样周期：250ms（全部通道同步）
- 通道间隔离：每通道独立光电隔离
- 断线检测：支持，断线时自动报警并输出替代值
- 安装尺寸：标准 Eurocard（160mm × 233mm）
- 工作温度：0℃ 至 55℃
功能特点：
- 支持全部八种热电偶分度号，一模块覆盖所有常见热电偶类型
- 内置高精度冷端补偿，无需外部冷端补偿盒
- 内置线性化处理，直接输出温度值（℃）
- 具备断线检测功能，传感器断线时自动报警
- 每个通道独立配置，互不影响
- 前置面板带 8 组通道 LED 指示灯
- 支持硬件回读确认
应用场景：
燃气轮机排气温度测量（E 型或 K 型热电偶）、锅炉过热器出口温度测量（K 型）、再热蒸汽温度测量（K 型或 S 型）、发电机绕组温度测量（Cu-CuNi 热电偶）、压缩机轴承温度测量、变压器油温测量
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，前置面板带 8 组通道 LED 指示灯和分度号标识，顶部为标准背板连接器，底部为模块锁紧机构，支持热插拔，IP20 防护等级，外壳采用镀镍处理
工作原理：
热电偶传感器将温度差转换为毫伏级微弱电压信号，经专用补偿导线送入模块。模块内部低噪声放大器将微伏信号放大至 ADC 可处理的范围，12 位 ADC 完成模数转换后，内部处理器根据所选分度号的非线性曲线进行线性化校正，再加上冷端补偿温度值，最终输出精确的温度值（℃）至控制器。
安装要求：
安装于 Mark V/VI 标准机架 I/O 槽位，必须使用与热电偶分度号对应的专用补偿导线，补偿导线正负极必须与模块端子严格对应，接反将导致温度显示错误，需配合 DS200RTBAG3A 终端板使用，环境温度 0℃ 至 55℃
使用注意事项：
补偿导线分度号必须与热电偶分度号完全匹配，严禁混用，热电偶输入端子必须使用铜质导线，严禁使用铝导线（会产生附加电势导致测量误差），现场接线时热电偶补偿导线与铜导线的连接处温度必须保持一致（等温点原则），否则将产生附加误差
