描述

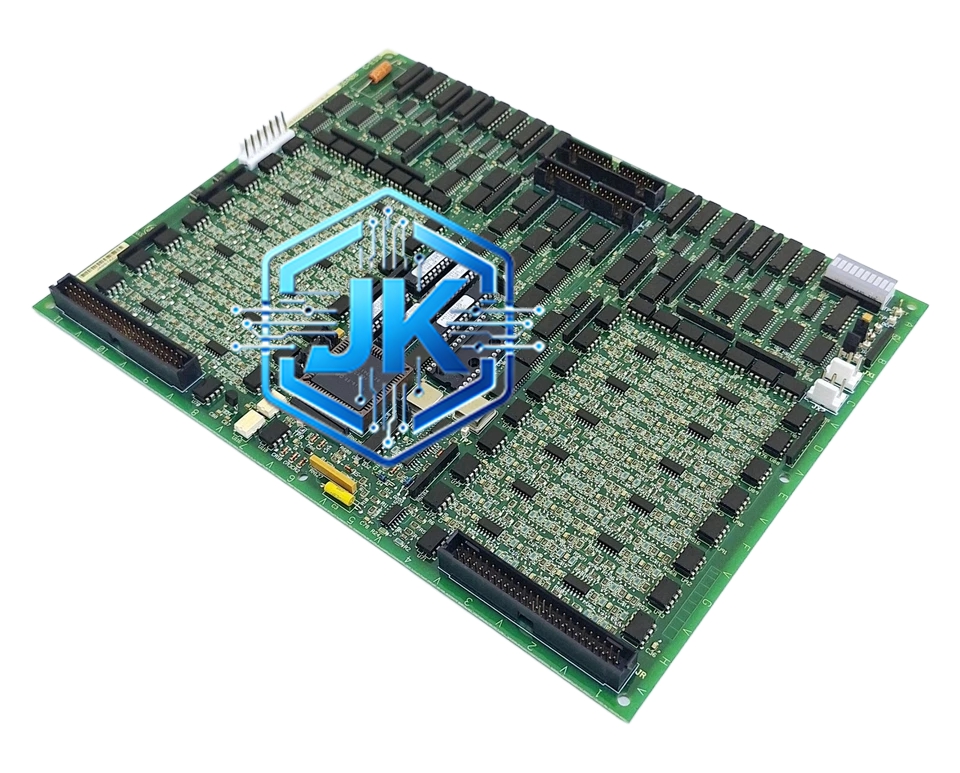

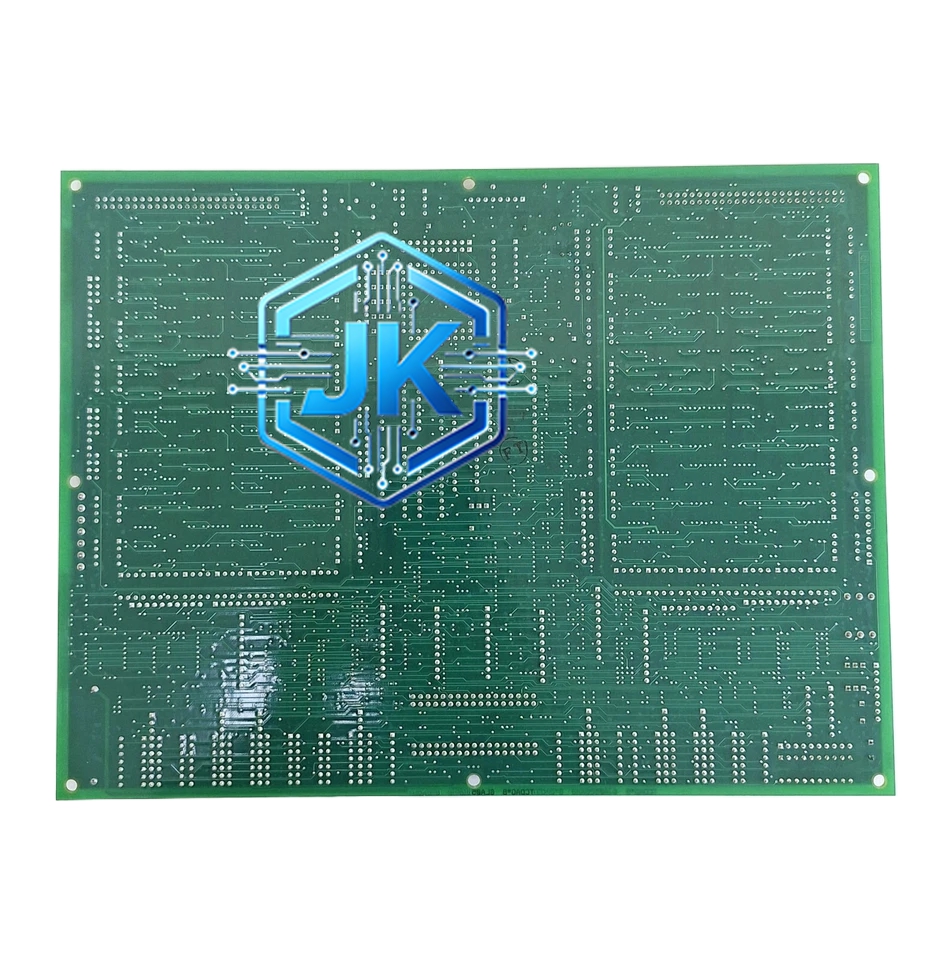

GE Fanuc DS200TCDAH1BJE — Mark V 系列高速数字量输出模块
技术规格：
- 通道数：16 路数字量输出（DO）
- 输出信号类型：24VDC 晶体管输出（NPN 型）/ 继电器输出可选
- 响应时间：小于 5ms（晶体管输出型）
- 触点容量：晶体管输出 0.5A @ 30VDC，继电器输出 5A @ 250VAC
- 隔离方式：光电隔离，每 8 通道为一组独立隔离
- 扫描周期：10ms（全部 16 通道同步刷新）
- 指示灯：前置面板带 16 组 LED 状态指示灯
- 安装尺寸：标准 Eurocard（160mm × 233mm）
- 工作温度：0℃ 至 55℃
功能特点：
- 16 通道高速输出，全部通道在 10ms 内完成一次刷新，响应速度远高于普通 DO 模块
- 晶体管输出型响应时间小于 5ms，继电器输出型约 10ms
- 每 8 通道为一组独立光电隔离，故障隔离不影响其他组
- 前置 16 组 LED 指示灯，可实时查看每路输出状态
- 支持硬件回读确认，控制器可读取每路输出实际状态
- 具备过流保护和短路保护功能
- 通道故障自动隔离
应用场景：
燃气轮机跳闸电磁阀驱动、汽轮机紧急停机电磁阀驱动、阀门联锁快速执行、报警指示灯驱动、接触器线圈驱动、消防系统联动输出
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，前置面板带 16 组 LED 指示灯，顶部为标准背板连接器，底部为模块锁紧机构，支持热插拔，IP20 防护等级
工作原理：
Mark V 控制器通过背板总线发送开关量输出指令，模块内部光电隔离电路将控制器弱电信号与输出驱动电路隔离，驱动电路放大信号后驱动晶体管或继电器动作，触点输出控制信号至外部执行机构。硬件回读电路将输出实际状态反馈回控制器。
安装要求：
安装于 Mark V 机架 I/O 槽位，驱动感性负载时必须并联续流二极管，接线使用 14-22 AWG 导线并压接冷压端子，机架接地电阻小于 4Ω
使用注意事项：
晶体管输出型不可驱动超过 0.5A 的负载，继电器输出型不可超过 5A，严禁超容量使用，感性负载必须加装保护元件
