描述

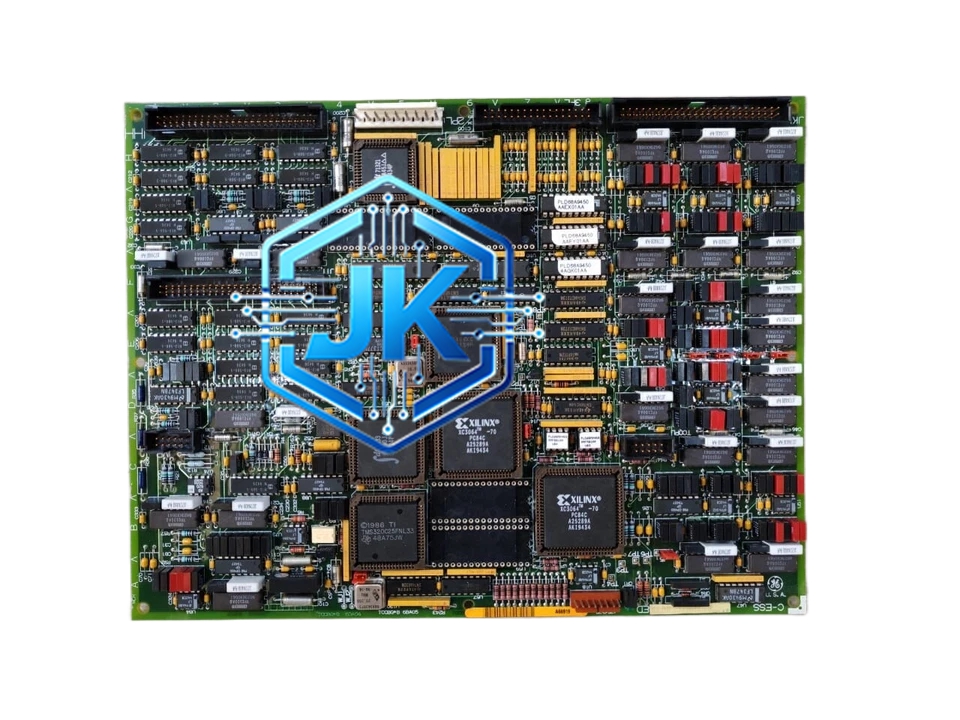

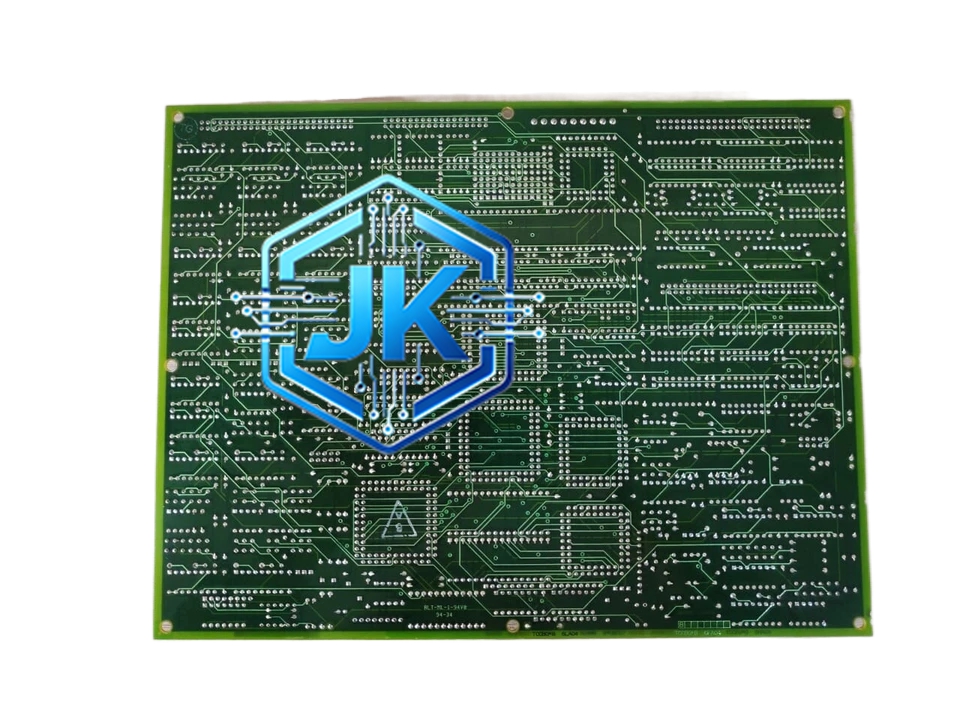

GE Fanuc DS200TCCBG1BED 双通道串行通信模块（Mark V DCS系统）
功能特点：
- 双通道独立通信：模块提供2个完全独立的串行通信通道，可同时与两台不同设备进行通信，互不干扰
- 多种通信协议支持：支持Modbus RTU/ASCII、DF1（Rockwell协议）、以及GE自定义协议等多种工业通信协议
- 自动波特率检测：内置波特率自动识别功能，支持300、1200、2400、4800、9600、19200、38400、57600、115200 bps等常用波特率
- 通信任务管理：每个通信端口支持64个独立通信任务，每个端口拥有224个模块及通信状态位（可使用I、M、T区），以及128个模块及通信控制位（可使用Q、M、T区）
- 在线诊断：支持通信链路状态实时监测、超时检测、帧错误检测等在线故障诊断功能
- LED状态指示：每通道配有独立LED指示灯，直观显示TX/RX通信状态及故障状态
- 编程便捷：PLC内部虽无实际继电器、时间继电器、计数器，但通过程序（软件）与系统内存，这些器件实实在在地存在，用户编写应用程序（即组态）非常方便
技术规格：
| 参数项 | 规格值 |
|---|---|
| 通信通道数 | 2路独立串行通道 |
| 通信接口 | RS-232 / RS-485（可配置） |
| 通信协议 | Modbus RTU/ASCII、DF1、GE协议 |
| 波特率范围 | 300 ~ 115200 bps（自动检测） |
| 通信任务数 | 每端口最多64个任务 |
| 状态位数量 | 每端口224个状态位 + 128个控制位 |
| 供电方式 | 通过E-Bus从机柜背板取电（5V DC） |
| 工作温度 | -20°C ~ +70°C |
| 存储温度 | -40°C ~ +85°C |
| 相对湿度 | 5% ~ 95%（无冷凝） |
| 安装方式 | 插入Mark V I/O机架底板 |
| 防护等级 | IP20（前面板） |
| 重量 | 约0.5kg |
| 尺寸 | 约15cm × 10cm × 3cm |
| 版本标识 | G1BED = Mark V专用版本 |
工作原理：
模块工作流程为”信号输入-数据处理-指令输出”。首先通过串行通信接口接收来自现场设备的数据帧，内部处理器对数据帧进行校验（CRC校验）、地址匹配、协议解析，将有效数据转换为DCS内部可识别的数据格式后写入共享内存；同时，模块也可接收DCS控制器下发的控制指令，将其封装为对应协议的数据帧后通过串行接口发送至现场设备。这种设计确保了现场信号与控制指令的双向传递，为自动化系统的闭环控制提供基础。
应用场景：
- 火力发电厂中与智能阀门定位器、流量计的通信
- 化工生产中与变频器、智能仪表的数据交换
- 石油天然气行业中与RTU、SCADA系统的连接
- 水处理系统中与在线分析仪表的通信
- 各种需要Modbus/DF1协议转换的工业控制场合
材质构成：
- PCB板：FR-4玻璃纤维环氧树脂基板，表面涂覆三防漆（防潮、防霉、防盐雾）
- 接插件：镀金弹簧触点，耐插拔次数超过1000次
- 外壳：铝合金压铸外壳，表面阳极氧化处理
- 端子：磷铜镀镍端子排，接触电阻小于5mΩ
- 隔离器件：光耦隔离芯片，通道间隔离电压达500V DC
安装要求：
- 模块必须安装在Mark V标准I/O机架内，通过E-Bus背板供电
- 通信线缆应使用屏蔽双绞线，屏蔽层单端接地
- RS-485通信时，总线末端必须加装120Ω终端电阻
- 通信线缆布线时应远离动力电缆，间距不小于300mm
- 安装完成后需在编程软件中配置通信端口参数（波特率、数据位、停止位、校验方式、站号等）
使用注意事项：
- 严禁在通电状态下插拔模块（Mark V部分版本支持热插拔，但建议先确认系统配置）
- 修改通信参数前必须确认与对端设备参数完全一致
- 定期检查端子紧固情况，振动环境中建议每季度检查一次
- 如通信异常，首先检查线缆连接、终端电阻及波特率设置是否正确
- 模块不支持带电插拔，必须在系统停机状态下操作
