描述

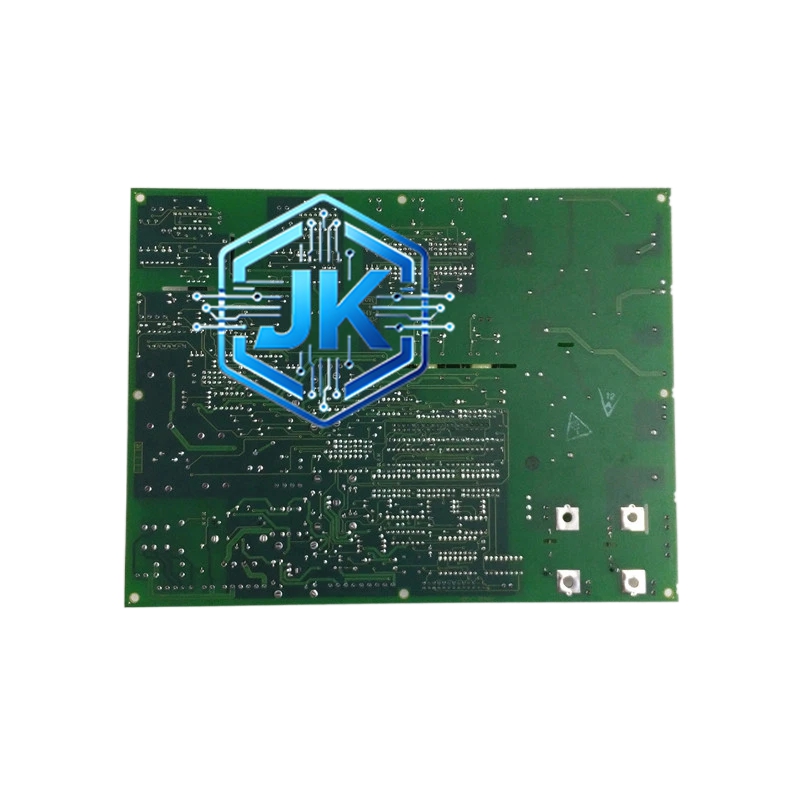

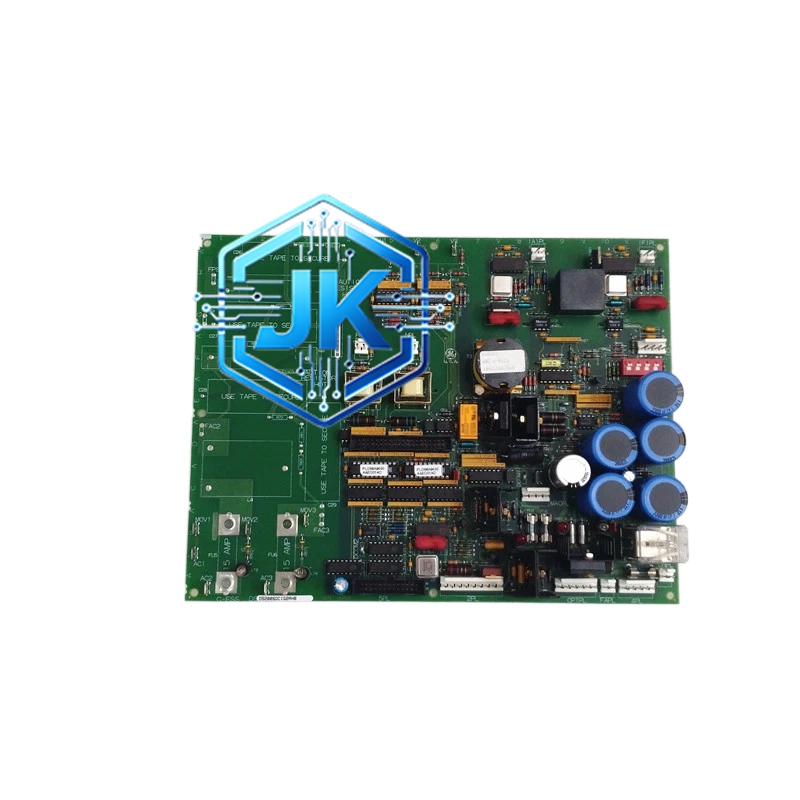

GE Fanuc DS200SDCIG2AHB — Mark V/VI 串行数据通信接口模块
技术规格：
- 通信接口：2 个 RS-232 端口 + 1 个 RS-485 端口（或 3 个 RS-232 端口，视配置）
- 支持协议：GE SRTP（专用协议）、Modbus RTU/ASCII、DF1（Allen-Bradley）
- 通信速率：300bps 至 19200bps（RS-232）、300bps 至 38400bps（RS-485）
- 数据位：7 位或 8 位可选
- 校验方式：无校验、奇校验、偶校验可选
- 停止位：1 位或 2 位可选
- 最大连接设备数：每个端口最多 16 台设备
- 响应时间：小于 20ms（单次查询）
- 隔离方式：每个端口独立光电隔离，与背板完全隔离
- 安装尺寸：标准 Eurocard（160mm × 233mm）
- 工作温度：0℃ 至 55℃
功能特点：
- 支持 GE SRTP 专用协议，实现与其他 Mark V/VI 控制器的高速数据同步
- 支持 Modbus RTU/ASCII，兼容市面上绝大多数 PLC 和仪表
- 支持 DF1 协议，可与 Allen-Bradley PLC 直接通信
- 每个端口独立配置，可同时连接不同协议的设备
- 支持轮询和中断两种通信模式
- 内置数据缓存，通信中断时数据不丢失
- 前置面板带通信状态 LED 指示灯（TX/RX/FAULT）
- 支持 Mark V/VI 系列编程软件在线配置通信参数
- 具备通信超时报警、校验错误报警功能
应用场景：
电厂集中控制室与远程 I/O 通信、Mark V/VI 控制器与 SIS 系统接口、与 Allen-Bradley PLC 通信（DF1 协议）、与第三方 DCS 系统通信、历史数据库数据上传、远程监控中心数据传输
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，前置面板带 3 组通信状态 LED 指示灯和端口标识。顶部为标准 96 针背板连接器（Mark V/VI 专用），底部为模块锁紧机构。后部面板带 DB9（RS-232）和螺钉端子（RS-485）通信接口。支持热插拔，IP20 防护等级。模块重量约 0.4kg。
工作原理：
控制器处理器通过背板总线向该模块发送通信指令（包含设备地址、功能码、数据等），模块内部协议栈将指令封装为对应协议帧格式（SRTP/Modbus/DF1），经光电隔离后通过 RS-232 或 RS-485 端口发送至现场设备。现场设备响应后，模块接收数据帧，经校验、解包后将数据通过背板总线送回控制器。整个过程由模块内部处理器独立完成，不占用控制器主 CPU 资源。
安装要求：
安装于 Mark V/VI 标准机架的任意 I/O 槽位，需配合 Mark V/VI 电源模块供电。RS-485 通信必须使用屏蔽双绞线，屏蔽层单端接地，总线末端需加装 120Ω 终端电阻。RS-232 通信距离不超过 15 米。机架需可靠接地（接地电阻小于 4Ω）。
使用注意事项：
RS-485 总线必须加装终端电阻（120Ω），否则通信将不稳定。通信参数（波特率、数据位、校验位、停止位）必须与现场设备完全一致。严禁将 RS-485 信号线与动力线共用线槽。DF1 协议通信时需注意字节序与 Allen-Bradley PLC 一致。模块固件版本需与控制器固件版本兼容。
