描述

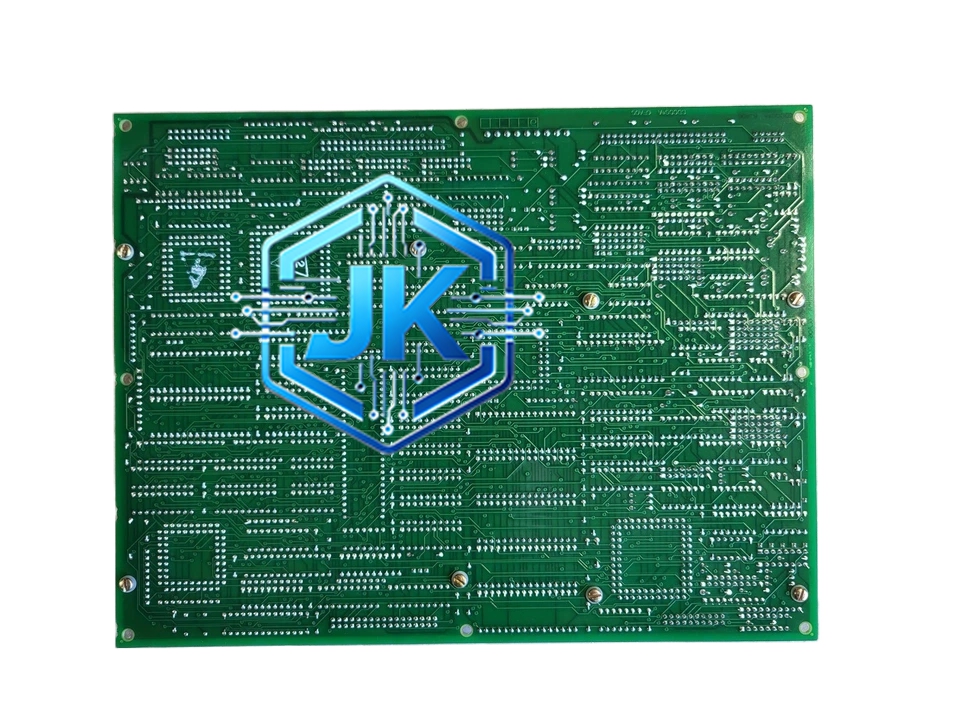

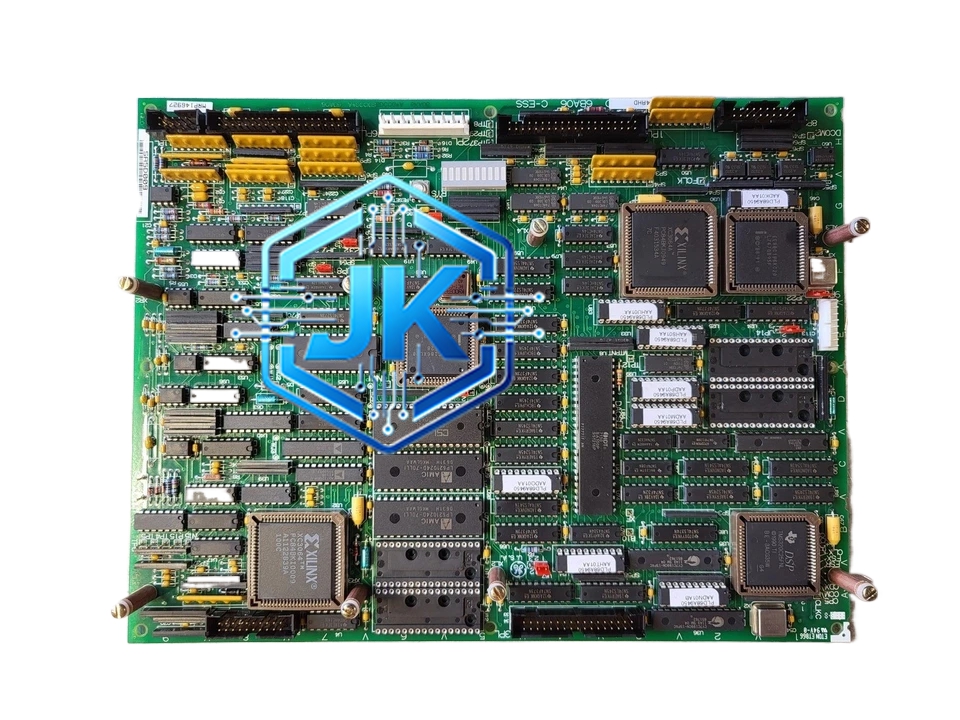

GE Fanuc DS200SDCCG4A — Mark V/VI 串行数据通信控制器
技术规格：
- 通信接口：2 路 RS-232 + 2 路 RS-485（共 4 个串行口）
- RS-232 参数：9600-115200bps，8N1/8E1/8O1 可选
- RS-485 参数：9600-115200bps，半双工/全双工可选
- 通信协议：Modbus RTU（主/从）、GE SRTP（专用）、DNP3.0（可选）
- 最大通信距离：RS-485 可达 1200m（9600bps 时）
- 数据缓冲区：32KB FIFO 缓冲区
- 指示灯：TX / RX / Fault LED（每路串口各一组）
功能特点：
- 4 路串行口可同时工作，互不干扰
- 支持 Modbus RTU 主/从模式，可与第三方 PLC、变频器、智能仪表直接通信
- 支持 GE SRTP 专用协议，与 GE 上级系统无缝对接
- 32KB FIFO 缓冲区确保高速通信时不丢包
- 每路串口独立配置，波特率、数据位、停止位、校验位均可单独设置
- 支持 DNP3.0 协议（部分固件版本），适用于电力系统远动通信
应用场景：
控制器与上位 SCADA 系统通信、与智能变送器/智能阀门定位器通信（HART 叠加 RS-485）、与电厂历史数据库（Historian）通信、与第三方 PLC 交换数据、远程终端通信（如水处理站远程监控）
性能参数：
- RS-232 电平：±12V
- RS-485 电平：差分 ±5V
- 隔离电压：1500VDC（串口与背板之间）
- 绝缘电阻：大于 100MΩ @ 500VDC
- 工作温度：0℃ 至 55℃
- EMC 防护：符合 IEC 61000-4-2/4/5/6 标准
材质构成：
- 外壳：镀锌钢板，表面喷塑
- PCB：FR-4 玻璃纤维板，沉金工艺
- 串口芯片：MAX3100 或同等级别 UART 芯片
- 隔离芯片：ADuM 系列数字隔离器
- 连接器：DB-9（RS-232）、螺钉端子（RS-485）
结构特征：
标准 Eurocard 尺寸（160mm × 233mm × 20mm），前置面板带 12 颗 LED 指示灯（4 路串口 × 每路 3 颗），后部为欧式连接器，前部带 DB-9 和螺钉端子，支持热插拔安装
工作原理：
控制器将待发送数据写入模块的 FIFO 缓冲区，UART 芯片将并行数据转换为串行数据，经数字隔离后通过 RS-232 或 RS-485 接口发送至外部设备。接收时，外部设备发送的串行数据经隔离后由 UART 芯片转换为并行数据，存入 FIFO 缓冲区，控制器从缓冲区读取数据。整个过程由硬件完成，不占用控制器 CPU 资源。
安装要求：
安装于 Mark V/VI 机架的任意 I/O 槽位，RS-485 通信时需在总线末端加装 120Ω 终端电阻，RS-232 通信距离不超过 15m，RS-485 通信距离不超过 1200m，通信线缆必须使用屏蔽双绞线，屏蔽层单端接地
使用注意事项：
- RS-485 总线必须加装终端电阻，否则通信距离将大幅缩短且误码率上升
- RS-232 和 RS-485 不可混接，接线错误将烧毁串口芯片
- 通信参数（波特率、校验位等）必须与对端设备完全一致，否则无法通信
- 强电磁干扰环境下必须使用屏蔽线缆且屏蔽层可靠接地
- 模块故障时相关串口通信全部中断，需立即更换
