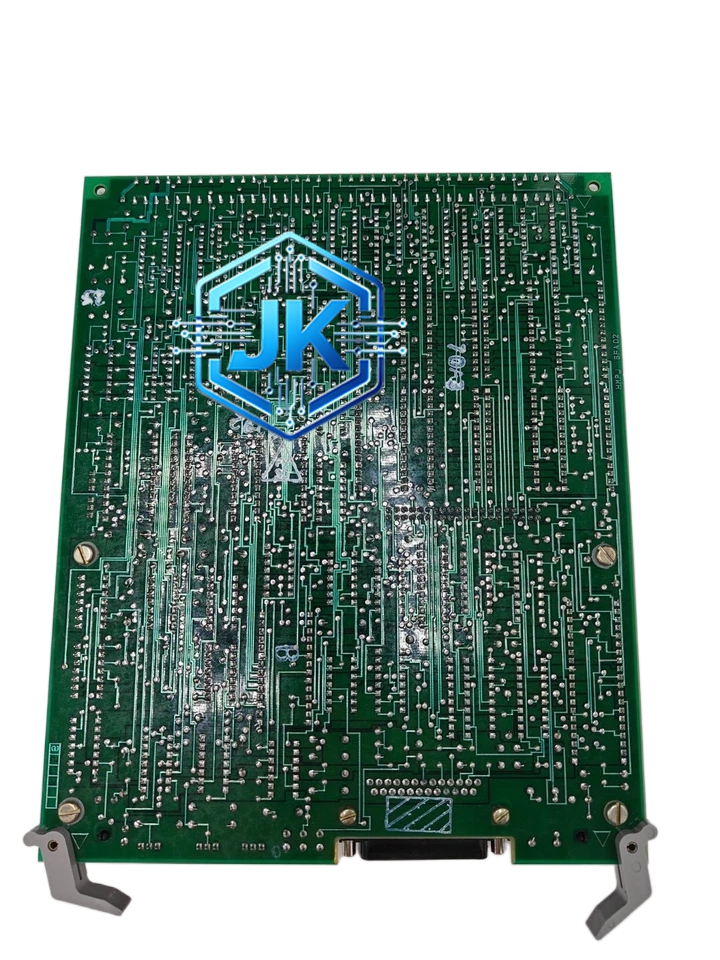

GE Fanuc DS200IMCPG1BCA 涡轮控制专用接口通信处理器模块

描述

GE Fanuc DS200IMCPG1BCA 涡轮控制专用接口通信处理器模块

功能特点：

• 专用涡轮通信接口：专为GE Speedtronic涡轮控制系统设计，支持与Mark V/Mark VI Turbine Controller的无缝对接
• 多协议支持：支持GE Fanuc私有协议、Modbus RTU、DF1（Rockwell协议）等多种工业通信协议
• 高速数据传输：通信速率最高可达115.2Kbps，满足涡轮控制系统的实时数据交换需求
• 多通道复用：单个模块可同时管理多达16个串行通信通道，实现一对多的通信拓扑
• 数据缓冲：内置大容量数据缓冲区（64KB），确保在通信繁忙时数据不丢失
• 冗余支持：支持双IMP冗余配置，主备切换时间小于100毫秒
• 事件记录：记录所有通信事件和错误，最多存储512条带时间戳的记录
• 自诊断功能：内置全面的在线自诊断，包括通信链路状态、CRC校验、超时检测等
• 热插拔支持：在Mark VI系统中支持带电热插拔操作（需在系统配置中启用）

技术规格：

性能参数：

材质构成：

• PCB板：采用FR-4玻璃纤维环氧树脂基板，6层板设计，表面涂覆三防漆（防潮、防霉、防盐雾），符合IPC-A-610 Class 3标准
• 接插件：采用镀金弹簧触点连接器，触点材质为铍铜镀金，耐插拔次数超过1000次，接触电阻小于20mΩ
• 外壳：铝合金压铸外壳，表面经过阳极氧化处理，提供良好的电磁屏蔽效果
• 电容器：全部采用固态钽电容和薄膜电容，工作温度范围-55°C ~ +125°C
• 电阻器：采用金属膜精密电阻，精度±0.1%，温度系数±25ppm/°C
• 芯片：核心处理器采用军品级FPGA（现场可编程门阵列），工作温度范围-40°C ~ +85°C

结构特征：

• 采用标准VME64/VME64x总线接口，可直接插入Mark V/Mark VI控制器的VME底板
• 模块正面设有16个LED状态指示灯，每通道一个，分别指示通信状态（绿色=正常、黄色=警告、红色=故障）
• 背面设有两排高密度D-Sub连接器，用于连接外部串行通信线缆
• 模块顶部设有DIP开关和跳线，用于配置通信参数（波特率、数据位、停止位、校验方式等）
• 模块底部设有散热鳍片，配合系统风扇实现被动散热
• 模块四角设有固定螺丝孔，通过标准螺丝固定在底板上

工作原理：

该模块基于VME总线与DCS控制器进行数据交互。控制器通过VME总线将待发送的数据写入模块的数据缓冲区，模块内部的FPGA处理器根据配置的通信协议对数据进行封包处理，然后通过RS-232/RS-422/RS-485接口将数据发送到外部设备。接收数据时，外部设备通过串行接口将数据发送到模块，模块的FPGA进行解包和协议转换后，将数据写入VME总线的共享内存区，供控制器读取。整个过程由模块内部的DMA（直接内存访问）控制器管理，无需CPU干预，确保了通信的实时性和高效性。

应用场景：

• 燃气轮机联合循环电厂中DCS与Speedtronic涡轮控制系统的通信
• 火力发电厂中DCS与汽轮机DEH（数字电液控制系统）的通信
• 化工生产中DCS与第三方PLC（如Allen-Bradley、Siemens）的数据交换
• 石油天然气行业中DCS与远程RTU（远程终端单元）的通信
• 大型工业配电系统中DCS与智能保护继电器的通信

安装要求：

• 模块必须安装在Mark V/Mark VI控制器的标准VME底板插槽中，插槽编号需在系统配置中正确指定
• 安装前必须确认底板供电正常（+5V、+12V、-12V均在允许范围内）
• 模块插入底板时应垂直、平稳，避免用力过猛导致连接器损坏
• 通信线缆应在模块安装完成后再连接，严禁带电插拔通信线缆
• 模块前面板应留有至少50mm的操作空间，便于观察LED状态
• 安装位置应远离大功率变频器、高压电缆等强电磁干扰源，最小间距300mm
• 机柜内应保证良好的通风散热，环境温度不超过40°C

使用注意事项：

• 严禁在系统运行状态下插拔模块（除非系统明确支持热插拔且已在配置中启用）
• 修改通信参数（波特率、站号等）前必须先将相关通道置于离线状态
• 定期检查通信线缆的连接紧固情况，振动环境中建议每季度检查一次
• 通信线缆必须使用屏蔽双绞线，屏蔽层在模块侧单端接地
• 模块固件升级必须使用GE官方提供的工具和固件版本，严禁使用非官方固件
• 如模块LED指示灯全部熄灭，应首先检查底板供电和模块插槽接触情况
• 存储时应放置在防静电包装中，环境温度-40°C ~ +85°C，相对湿度小于85%
