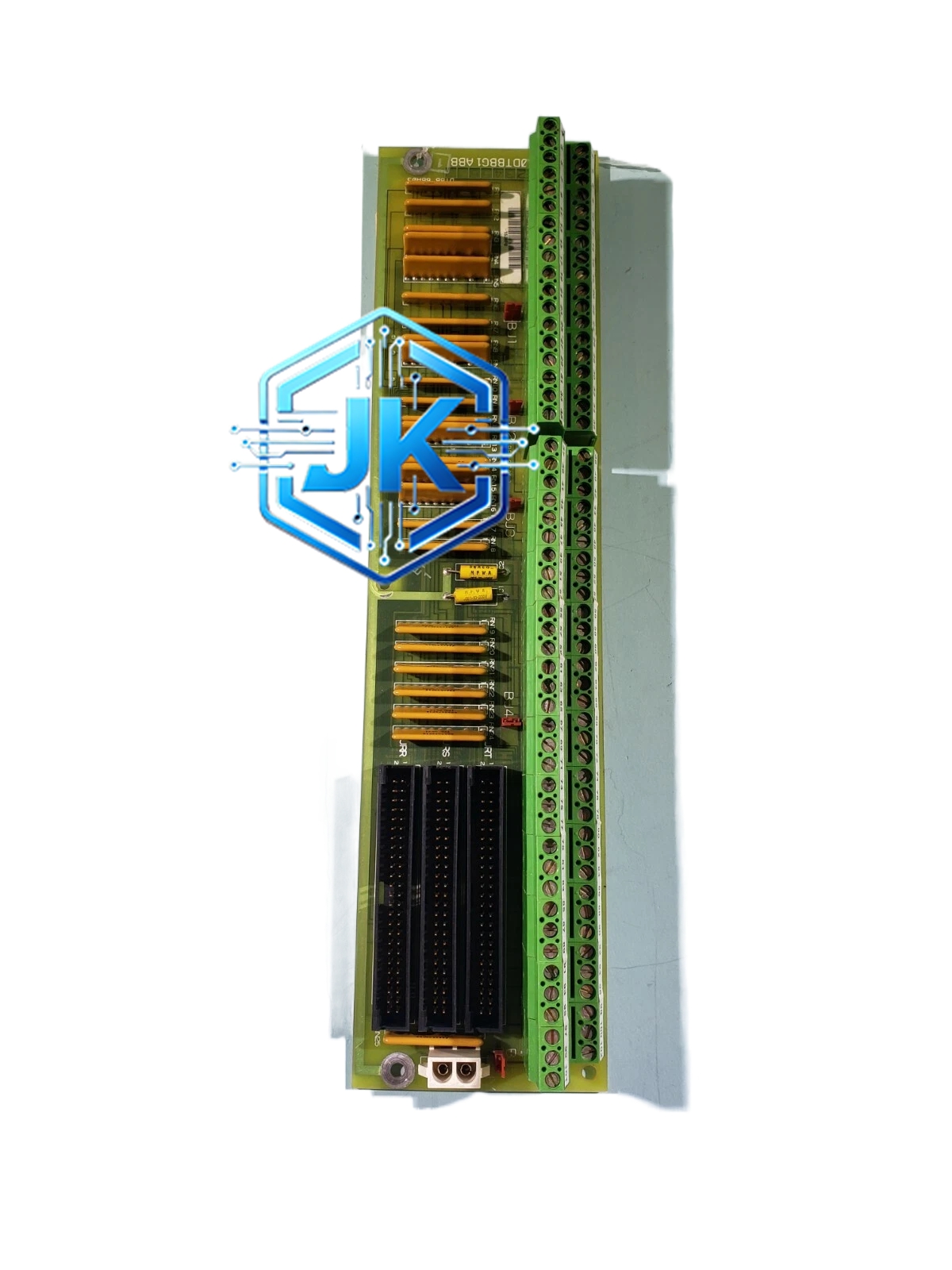

GE Fanuc DS200DTBAG1AAA — Mark V/VI 终端转接板
技术规格：
- 通道数：32 路继电器信号转接
- 端子类型：螺钉压接式接线端子
- 导线规格：14-22 AWG（0.5-2.5mm²）
- 电压等级：250VAC / 125VDC
- 触点容量：与所连接的继电器模块一致（通常 5A @ 250VAC）
- 安装方式：DIN 导轨安装
- 隔离方式：各通道之间完全隔离
- 安装尺寸：约 200mm × 100mm × 50mm
- 工作温度：0℃ 至 55℃
功能特点：
- 提供 32 路标准化端子排，每个端子带标识标签，方便接线和维护
- 与 DS200 系列 I/O 机架完美配合
- 金属材质外壳，具备良好的机械强度和散热性能
- 各通道之间完全隔离，一路故障不影响其他通道
- 支持带电维护（部分配置下）
应用场景：
控制柜内部接线、现场执行机构（电磁阀、指示灯、接触器）接线、维修时的信号转接
材质构成：
- 外壳材质：镀锌钢板
- 端子材质：镀锡铜端子
- 导轨材质：DIN 35mm 标准导轨钢
结构特征：
金属外壳，DIN 导轨安装，尺寸约 200mm × 100mm × 50mm，重量约 0.5kg，带 32 路接线端子，每个端子配有标识标签和螺钉压接机构
工作原理：
继电器模块的输出信号通过机架背板连接至终端转接板，转接板将信号引出至外部端子排，现场执行机构通过导线连接至端子排。转接板内部各通道之间完全隔离，确保信号互不干扰。
安装要求：
安装于控制柜内 DIN 导轨上，与 DS200 系列 I/O 机架配合使用，接线时按照端子标识逐一对应，接地端子必须可靠连接，接线前必须断电
使用注意事项：
接线前必须断电，导线规格不得超过 22 AWG，超过将导致端子压接不牢靠，每个端子只接一根导线，严禁一端多接
