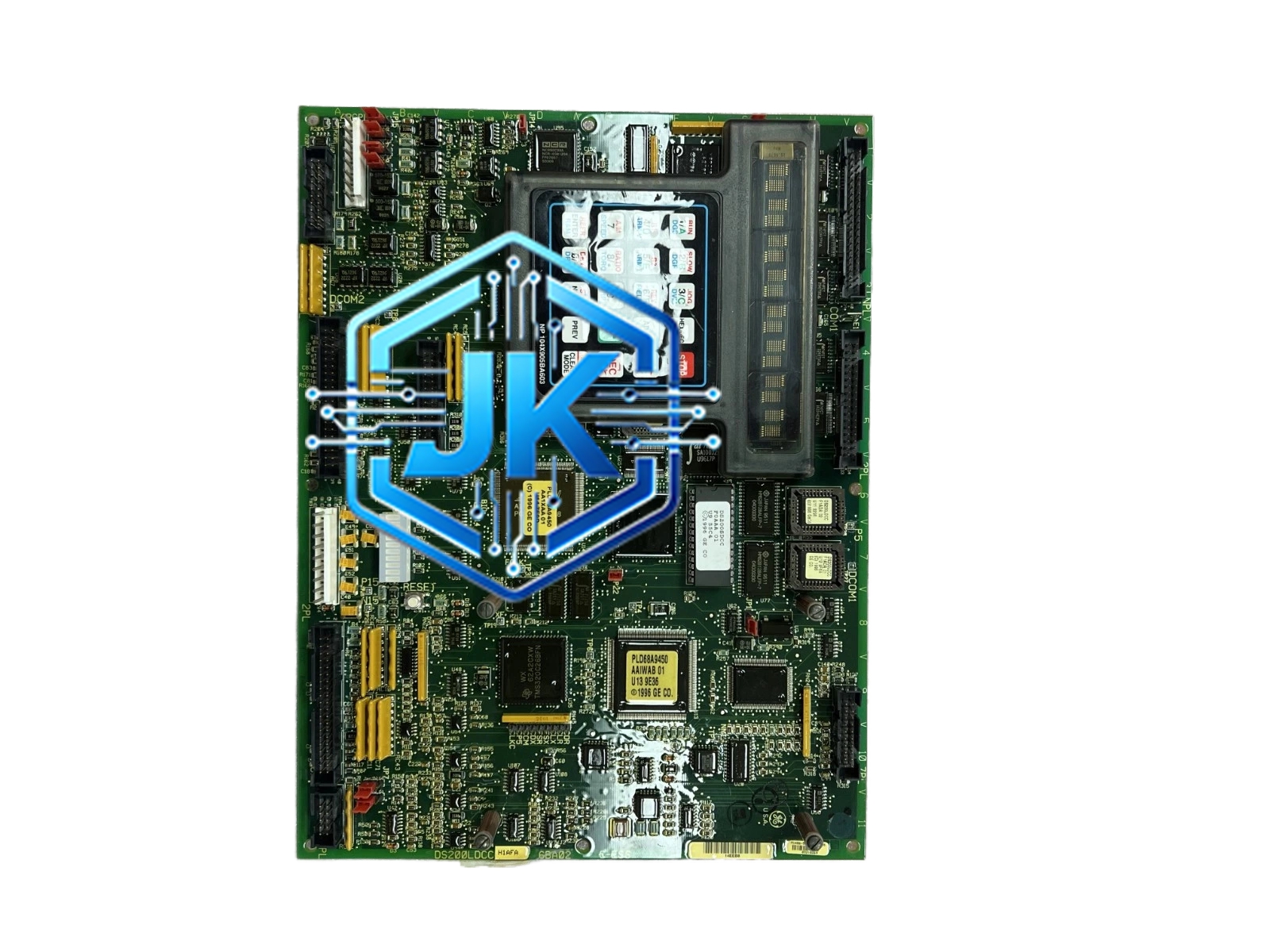

GE Fanuc DS200DMCBG1A — Mark V/VI 分布式内存通信板
技术规格：
- 通信接口：双冗余光纤接口（ST 型连接器）
- 通信协议：GE 专用 SRMP（Synchronous Remote Memory Protocol）协议
- 通信速率：最高 10Mbps
- 最大通信距离：光纤传输可达 2km（多模光纤）
- 通信节点数：最多支持 16 个机架互联
- 数据缓冲区：64KB 双端口 RAM
- 冗余配置：双光纤链路冗余，任一链路故障自动切换
- 指示灯：Link A / Link B / Activity / Fault 四颗 LED
功能特点：
- 实现多个 Mark V/VI 机架之间的实时数据共享，数据刷新周期小于 10ms
- 支持双冗余光纤通信，任一光纤链路中断时自动切换至备用链路，数据不丢失
- 64KB 双端口 RAM 缓冲区确保大数据量传输时不丢包
- 支持广播通信和点对点通信两种模式
- 数据传输完全由硬件完成，不占用控制器 CPU 资源
- 支持在线添加/删除通信节点，不影响其他节点正常通信
应用场景：
燃机控制机架与汽机控制机架之间的数据交换、多台 Mark VI 控制器之间的协调控制、电厂分散控制系统中各机架的数据同步、SIS 系统与 DCS 系统之间的安全数据传输
性能参数：
- 光纤接口波长：850nm（多模光纤）
- 光纤接口类型：ST 型双工连接器
- 传输误码率：小于 10⁻¹²
- 切换时间：小于 50ms（无扰切换）
- 工作温度：0℃ 至 55℃
- 绝缘电阻：大于 100MΩ @ 500VDC
材质构成：
- 外壳：铝合金压铸件，表面阳极氧化处理
- PCB：FR-4 玻璃纤维板，厚度 2.0mm，沉金工艺
- 光纤接口：陶瓷插芯，ST 型金属外壳
- 连接器：欧式 DIN 41612 标准连接器
结构特征：
标准 Eurocard 尺寸（160mm × 233mm × 20mm），金属外壳，前置面板带 4 颗 LED 指示灯，后部为欧式连接器 + 2 个 ST 型光纤接口，支持热插拔安装于 Mark V/VI 机架专用通信槽位
工作原理：
控制器将需要共享的数据写入模块上的双端口 RAM，通信板通过光纤将数据发送至对端机架的通信板，对端通信板将数据写入对端机架的双端口 RAM，对端控制器即可直接读取。整个过程由通信板硬件完成，不占用控制器 CPU 资源，实现机架间的高速实时数据同步。
安装要求：
安装于 Mark V/VI 机架的专用通信槽位（通常为最左侧或最右侧槽位），两个 ST 光纤接口分别连接至两套独立光纤链路，光纤线缆必须使用屏蔽型多模光纤（62.5/125μm），光纤弯曲半径不得小于 30mm，机架需可靠接地
使用注意事项：
- 光纤接口严禁直视激光输出端，以免损伤眼睛
- 光纤插拔时必须先断电，防止静电损坏光纤接口
- A/B 两路光纤必须连接至不同的光纤交换机或不同的光纤路径，否则冗余失效
- 通信板故障时会导致相关机架之间数据中断，需立即更换备用板
- 定期清洁光纤接口，灰尘积累会导致通信误码率上升
