描述

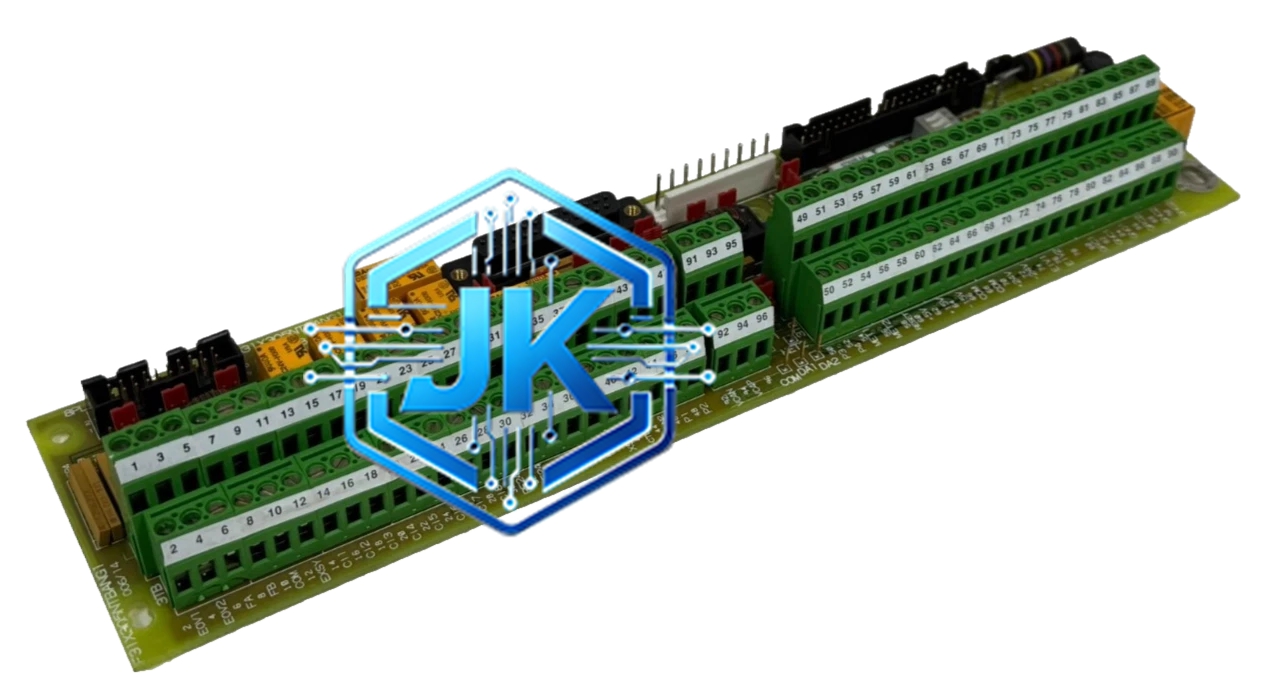

GE Fanuc 531X303DCIBDG3F — Mark V 直流输入模块
技术规格：
- 通道数：32 路直流输入（DI）
- 输入信号类型：无源干接点（干节点输入）
- 输入电压范围：24VDC 至 125VDC
- 接通阈值：大于 11VDC 判定为 ON，小于 4VDC 判定为 OFF
- 响应时间：小于 20ms（从输入变化到控制器读取）
- 通道隔离：每 8 通道为一组，组间光电隔离
- 绝缘耐压：输入对地 250VAC
- 机械寿命：1000 万次（无负载）
- 电气寿命：10 万次（额定负载）
- 安装尺寸：标准 Eurocard（160mm × 233mm）
- 工作温度：0℃ 至 55℃
- 存储温度：-40℃ 至 85℃
功能特点：
- 单模块提供 32 路独立直流输入通道，极大减少机架占用空间
- 每 8 通道为一组独立光电隔离，一组故障不影响其他组
- 前置面板带 32 组通道 LED 指示灯，可直观查看每路输入通断状态
- 支持硬件回读确认，控制器可实时读取每路继电器实际状态
- 具备过压保护功能，输入电压超过 125VDC 时自动切断并报警
- 每个通道完全独立，任一通道故障自动隔离，不影响其余 31 路
- 支持 Mark V Control 软件在线配置和在线诊断
- 输入阻抗约 10kΩ，兼容绝大多数现场干接点信号
应用场景：
阀门全开/全关位置反馈、泵组运行/停止状态、电机启停状态、开关柜合闸/分闸位置、报警触点信号、安全联锁触点状态、消防系统触点信号、门开关状态信号
材质构成：
- 外壳材质：金属压铸外壳，镀镍处理
- 电路板材质：优质 FR4 覆铜板，多层板设计
- 端子材质：镀镍铜合金
- 光耦材质：高速光电耦合器
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，前置面板带 32 组通道 LED 指示灯（每组对应一路输入），顶部为标准背板连接器，底部为模块锁紧机构，支持热插拔安装于 Mark V 标准机架内，IP20 防护等级
工作原理：
现场干接点闭合时，24VDC 至 125VDC 电压通过端子送入模块，内部光耦将输入信号与控制器电路完全隔离，光耦导通后控制器读取为 ON 状态。干接点断开时，光耦截止，控制器读取为 OFF 状态。硬件回读电路通过辅助触点将实际状态反馈回控制器。
安装要求：
安装于 Mark V 机架 I/O 槽位，需配合 Mark V 系列电源模块供电，现场接线使用 14-22 AWG 导线并压接冷压端子，机架接地电阻小于 4Ω，每 8 通道共用一个公共端（COM）
使用注意事项：
输入电压必须在 24VDC 至 125VDC 范围内，超过 125VDC 将烧毁模块，严禁将交流信号接入本模块（本模块仅支持直流干接点），接线时注意公共端（COM）不可接错，每 8 通道的 COM 端必须与现场 24VDC 负极相连
