描述

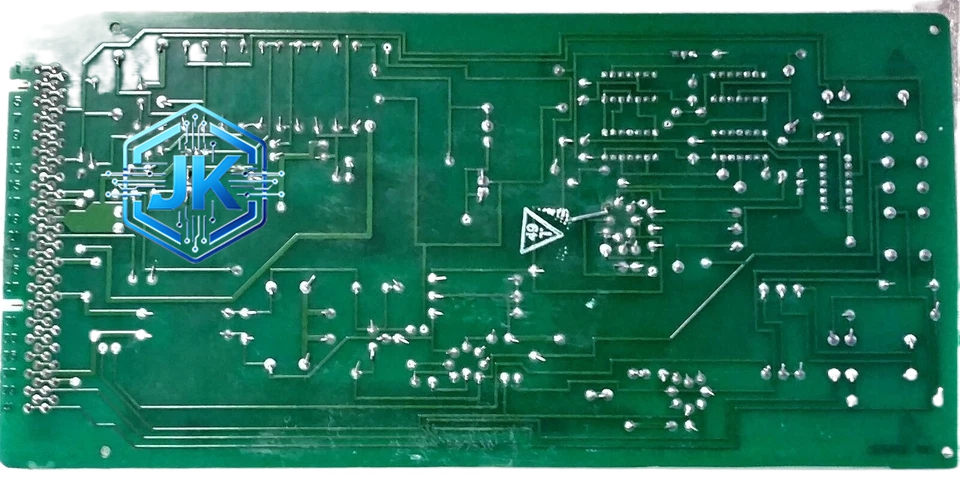

GE 通用电气 Fanuc 186C9303G0002 直流电源模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 直流开关电源模块 |
| 适配 PLC 系列 | GE Fanuc 90-30 系列 |
| 输入电压 | +24V DC 或 +120V DC（两个版本） |
| 输出电压 1 | +5V DC |
| 输出电压 2 | +24V DC |
| +5V 输出电流 | 3A（额定），峰值 4A（持续 10 秒） |
| +24V 输出电流 | 1A（额定） |
| 总输出功率 | 约 39W（+5V: 15W + +24V: 24W） |
| 输入电压范围 | 19.2V 至 132V DC（宽范围输入版本） |
| 效率 | 大于 82%（典型值） |
| 纹波与噪声 | 小于 50 mV（峰峰值） |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| 保护功能 | 过流保护、短路保护、过压保护、过温保护 |
| 指示灯 | 绿色（电源正常）、红色（故障） |
| 安装方式 | DIN 导轨 / 机架安装 |
| 重量 | 约 0.35 kg |
功能特点：
- 双路独立输出：+5V 为逻辑电路供电（CPU、I/O 模块内部逻辑），+24V 为现场传感器和执行器供电，两路完全隔离
- 过流保护（OCP）：当任一路输出电流超过额定值的 120% 时，自动限流并在持续 5 秒后关断输出
- 短路保护（SCP）：输出端短路时，模块在 100 ms 内切断输出，故障排除后自动恢复
- 过压保护（OVP）：当输入电压超过 132V DC 时，模块自动关断并上报故障
- 过温保护（OTP）：内部温度超过 85°C 时，启动降额运行；超过 100°C 时关断输出
- 电源状态指示：前面板设有两颗 LED，绿色常亮表示电源正常，红色闪烁表示故障
- 冗余供电支持：在关键应用中，可配置两块电源模块并联运行，实现 N+1 冗余
- 软启动功能：上电时输出电压缓慢上升（约 500 ms），避免浪涌电流冲击
应用场景：
- GE 90-30 PLC 系统主电源：为 CPU 模块（如 IC693CPU360）、I/O 模块、通信模块提供全部供电
- 工业控制柜核心供电：在 DCS 分布式控制系统前端柜中作为主电源
- 中小型过程控制系统：化工厂、水处理厂、食品加工厂的 PLC 控制柜
- 冗余供电系统：电厂 DCS 系统中，两块电源并联运行，任一块故障时另一块无缝接管
性能参数（详细）：
| 参数 | 数值 |
|---|---|
| 输入电压范围 | 19.2V DC 至 132V DC |
| +5V 输出精度 | ±5%（满载） |
| +24V 输出精度 | ±3%（满载） |
| 电压调整率 | 小于 1%（输入变化 ±20%） |
| 负载调整率 | 小于 2%（负载 0% 至 100%） |
| 启动时间 | 小于 500 ms |
| 恢复时间 | 小于 100 ms（故障清除后） |
| MTBF（平均无故障时间） | 大于 100,000 小时 |
| EMC 兼容 | 符合 IEC 61131-2 工业环境要求 |
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 冷轧钢板（SPCC），表面喷塑处理，黑色 |
| 电路板 | FR-4 玻璃纤维环氧树脂基板，2 层 PCB |
| 变压器 | 铁氧体磁芯，铜线绕组 |
| 电解电容 | 日系品牌（如 Nichicon），105°C 耐温等级 |
| MOSFET | 国际品牌功率管，耐压 200V |
| 连接器 | 镀金插针，耐插拔 300 次 |
| 散热片 | 铝合金挤压型材，自然散热 |
| 紧固件 | 镀锌钢螺丝 |
结构特征：
- 模块采用标准 90-30 系列尺寸，宽度为 30 mm（约 1.2 英寸），高度约 100 mm
- 前端面板左侧设有电源开关（部分版本），右侧设有两颗 LED 指示灯（绿/红）
- 前端下方设有输入端子排（2 针，输入电源）和输出端子排（多针，+5V 和 +24V 分开输出）
- 背面为空，无连接器（90-30 系列电源模块通过前端端子排直接接线）
- 底部设有 DIN 导轨卡扣
- 内部采用开框架构，无外壳封闭，依靠机柜通风散热
- 顶部设有散热孔阵列，确保空气对流
工作原理：
输入直流电压（24V 或 120V）经 EMI 滤波器后进入高频 DC-DC 转换器。控制器 IC（通常为 UC3842 或同类芯片）以 100 kHz 至 300 kHz 的频率驱动功率 MOSFET，通过高频变压器实现电压变换和电气隔离。+5V 路经整流滤波后输出，+24V 路经同样处理后输出。两路输出各自独立，通过光耦反馈实现稳压控制。保护电路实时监测输出电流、电压和内部温度，一旦超出阈值立即关断输出并点亮红色故障 LED。
安装要求：
- 安装于标准 35 mm DIN 导轨最左侧位置（90-30 系列规定电源模块必须在最左端）
- 输入电源线截面积不小于 1.5 mm²，输出电源线截面积不小于 1.0 mm²
- 接地端子必须可靠接地，接地电阻小于 4 Ω
- 模块之间留有至少 10 mm 间距，确保散热通风
- 输入端建议加装熔断器（额定电流为模块最大输入电流的 1.5 倍）
- 并联冗余运行时，两块模块的输出电压差不超过 0.1V
使用注意事项：
- 严禁在输出端短路状态下长时间运行，会触发保护并缩短模块寿命
- 不要超过额定负载的 80% 长期运行，建议留有 20% 余量
- 定期清洁散热孔灰尘，灰尘堆积会导致过温保护频繁触发
- 更换模块时，先断开输入电源，等待 30 秒后再操作
- 红色 LED 闪烁时，需立即检查负载是否有短路或过载情况
- 存储时需放在干燥环境中，湿度不超过 85%
