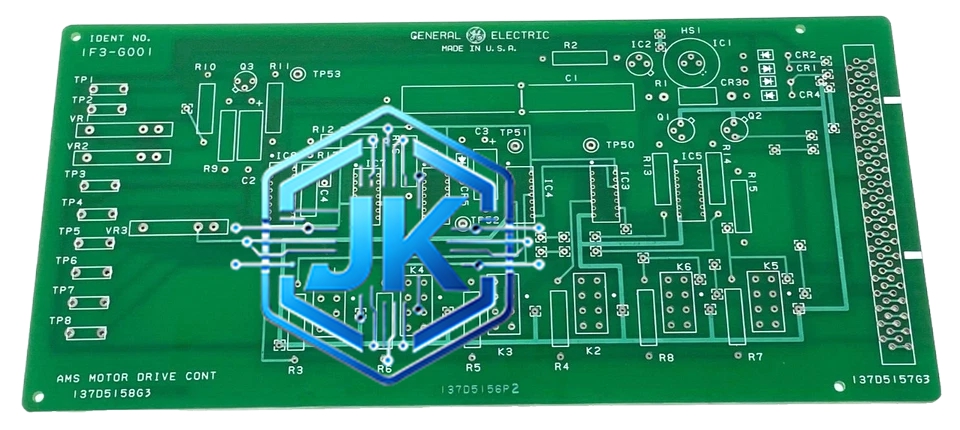

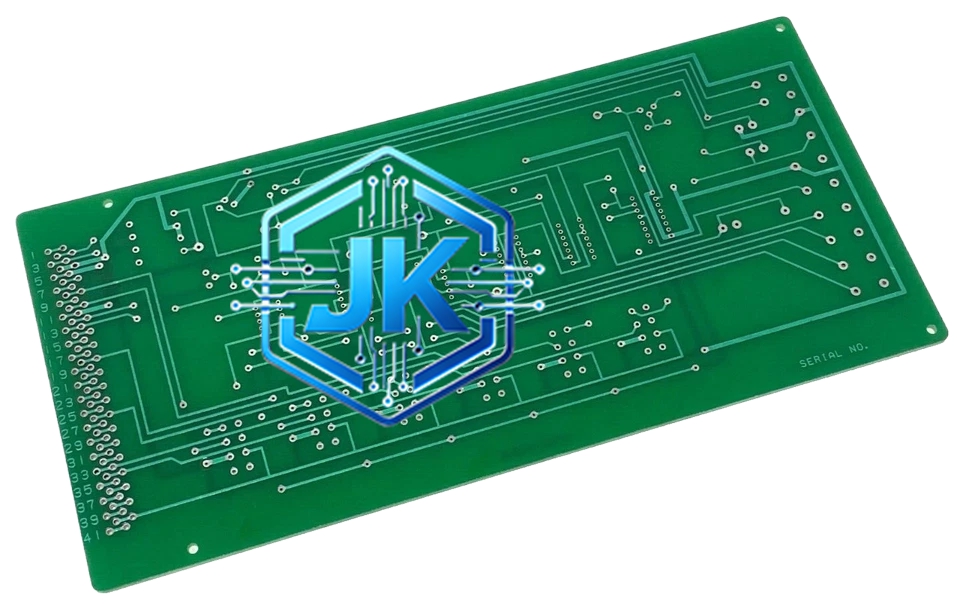

GE Fanuc 137D5158G3 — Mark V 速度检测模块
技术规格：
- 输入信号类型：磁电式转速探头（MPU）或涡流式传感器输出的正弦波/脉冲信号
- 输入频率范围：0 至 10kHz（对应 0 至 60000 RPM）
- 脉冲数：每转 1 脉冲或每转 2 脉冲（可配置）
- 精度：±0.01% 满量程
- 分辨率：16 位计数
- 响应时间：小于 5ms
- 隔离方式：光电隔离
- 输出类型：数字量输出至 Mark V 控制器背板总线
- 安装尺寸：标准 Mark V Eurocard（160mm × 233mm）
- 工作温度：0℃ 至 55℃
功能特点：
- 支持 MPU 和涡流式两种转速探头输入
- 内部信号调理电路完成波形整形、滤波、幅值调整
- 具备断线检测功能，探头断线时自动报警
- 具备信号丢失检测功能，转速信号丢失时触发超速保护逻辑
- 支持每转 1 脉冲和每转 2 脉冲两种配置
- 精度高达 ±0.01%，满足燃机转速控制的高精度要求
- 支持在线诊断，可实时查看转速信号质量
应用场景：
燃气轮机转速控制（转速调节/负荷控制）、汽轮机转速控制、超速保护（Overspeed Protection）、启停机过程转速监测、振动监测系统转速基准输入
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，前置面板带信号状态 LED 和通道标识，顶部为标准 Mark V 背板连接器，底部为模块锁紧手柄，支持热插拔，IP20 防护等级
工作原理：
转速探头安装在转子轴上，随转子旋转产生与转速成正比的脉冲信号。模块内部信号调理电路首先对输入信号进行放大和滤波，去除噪声干扰，然后通过施密特触发器将正弦波整形为方波脉冲，再由 16 位计数器对脉冲进行计数和频率计算，最终将转速值以数字量形式通过背板总线送至 Mark V 控制器。断线检测电路持续监测输入回路阻抗，当阻抗超出正常范围时判定为探头断线并报警。
安装要求：
安装于 Mark V 标准机架的专用速度检测槽位，探头信号线使用屏蔽双绞线，屏蔽层单端接地，探头与转子齿顶的间隙需严格按照厂家要求调整（通常 1mm 至 2mm），模块需配合 IC3600EPSV1C 电源模块供电
使用注意事项：
探头安装间隙必须精确，间隙过大将导致信号丢失，间隙过小将导致探头损坏，探头信号线严禁与动力电缆并行敷设，距离应大于 300mm，模块固件版本需与 Mark V 控制器固件版本匹配
