描述

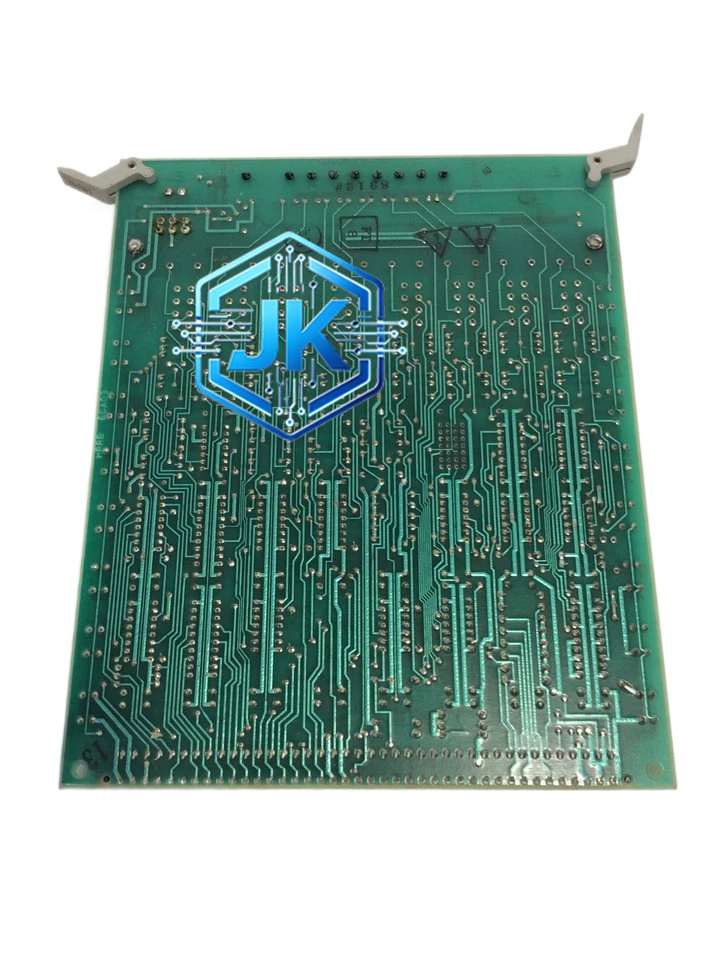

GE DS3845LT3A1A 串行通信模块（Mark VI / Mark VIe系列）
技术规格：
- 系统归属： GE Mark VI / Mark VIe控制系统
- 通信接口： RS-232、RS-422、RS-485（多通道可选）
- 通信速率： 最高115.2Kbps
- 通道数量： 多路独立通信通道（典型4-8路）
- 总线供电： 5V DC（背板供电）
- 工作温度范围： 0℃ 至 +60℃
- 安装方式： Mark VI标准机架卡件，VMEbus或专用背板
功能特点：
- 多协议兼容： 同一模块支持多种串行标准，灵活配置
- 全双工通信： RS-422通道支持全双工，RS-485支持半双工
- 自动切换： RS-485支持自动方向控制，无需外部DE信号
- 数据透传： 支持透明数据传输和协议帧处理两种模式
- ESD保护： 通信接口内置TVS二极管，抗静电±15kV
应用场景：
- Mark VI控制器与HMI操作员站的通信
- 与远程I/O子系统的数据交换
- 工程师站在线编程和诊断
- 与电厂DCS系统的数据接口
材质构成：
- 电路板： FR-4多层PCB，控制总线为VME标准或Mark VI专用总线
- 通信芯片： 工业级UART芯片（如16C550系列），带FIFO
- 外壳： 铝合金压铸外壳，EMC屏蔽
- 连接器： RJ-45或DB-9工业连接器
结构特征：
- Mark VI标准卡件尺寸
- 前面板LED指示每通道通信状态（TXD/RXD/ERR）
- 背板高速总线连接器
工作原理：
模块通过背板总线接收Mark VI处理器的通信数据帧，内部UART将并行数据转换为串行信号，经RS-232/422/485收发器发送。接收方向则将外部串行数据经UART还原后写入背板共享内存，供处理器读取。RS-485自动方向控制电路根据发送/接收状态自动切换收发器方向。
安装要求：
- 插入Mark VI机柜专用背板插槽，锁紧弹簧锁扣
- 通信线缆使用屏蔽线，RS-485总线需加终端匹配电阻
- 通信参数（波特率、数据位、停止位）需与对端设备一致
使用注意事项：
- 禁止在通信线带电状态下插拔模块
- RS-485总线上设备总数不超过32个节点
- 通信故障时优先检查线缆连接和终端电阻
