GE DS3820PSLB1C1A Mark IV 系统电源监测逻辑板

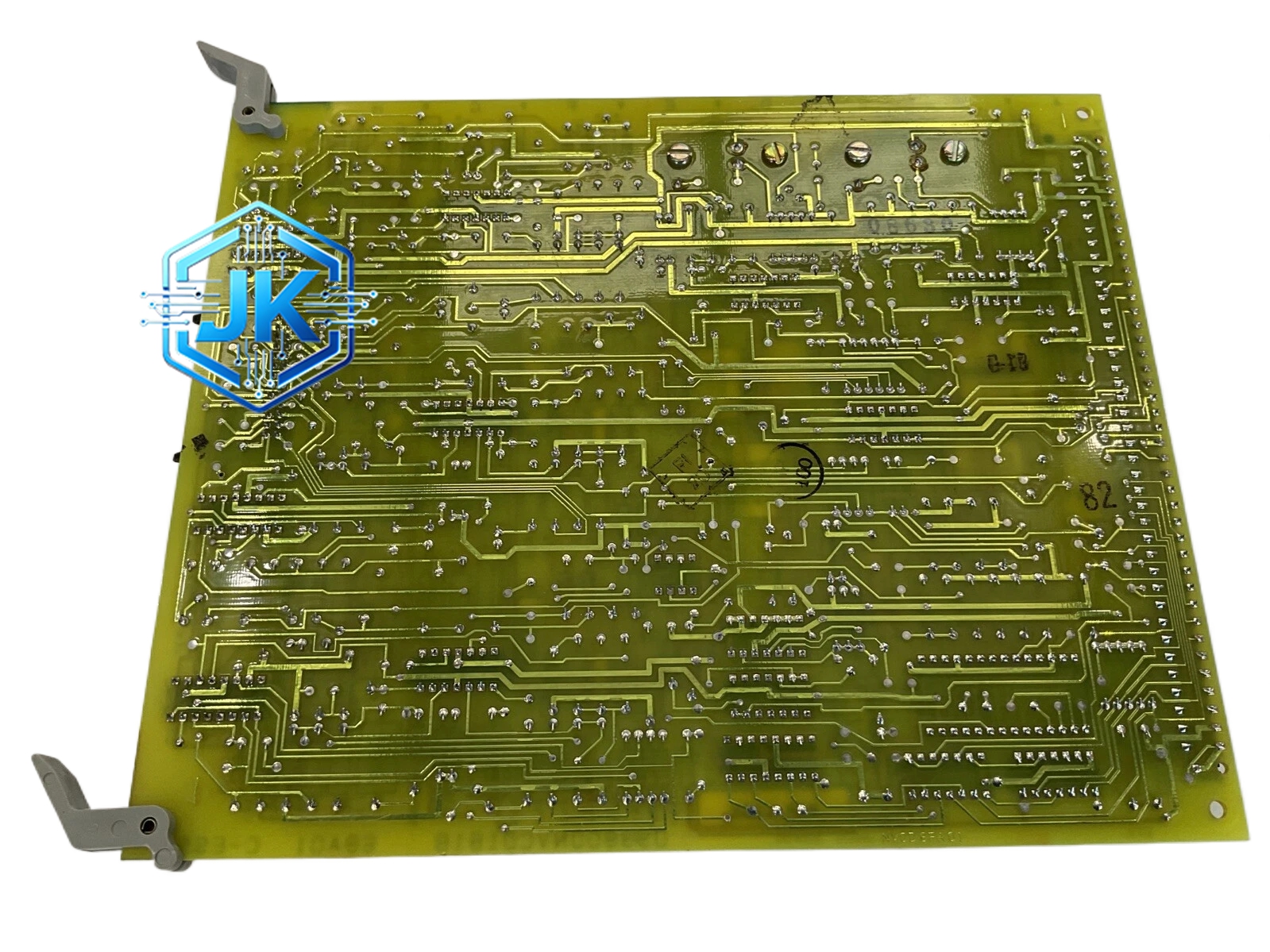

GE DS3820PSLB1C1A Mark IV 系统电源监测逻辑板 - 图片 2

GE DS3820PSLB1C1A Mark IV 系统电源监测逻辑板

产品简介

Mark IV 整套控制柜的电源状态监测与故障逻辑控制板，实时监测机柜内部各路直流、交流电源电压、电流、缺相、过压、欠压状态，电源异常时第一时间触发系统告警、分级切断故障回路电源，保障整套控制系统供电安全，为全柜板卡提供电源故障保护逻辑。
分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

GE DS3820PSLB1C1A Mark IV 系统电源监测逻辑板

技术规格 & 性能参数

  • 监测电源：+5V、±15V、+24VDC、AC110V 四路系统供电回路
  • 电压监测范围：额定值 ±20% 区间超限告警，过压阈值 + 15%、欠压阈值 – 18%
  • 响应速度：电源异常检测响应时间＜8ms，故障触点输出容量 AC250V/5A
  • 工作参数：工作温度 – 5~+60℃，整机功耗 15W，绝缘耐压 2000VAC

功能特点

  1. 全回路电源巡检：循环扫描柜内全部供电支路电压电流，无死角监控系统供电健康度
  2. 分级故障保护：轻微欠压就地告警，严重过压 / 短路瞬时切断故障支路电源，避免故障扩散
  3. 干接点故障输出：板载无源继电器触点，故障信号硬接线送至中控 DCS 系统远程报警
  4. 上电时序管控：控制系统上电顺序，严格按照低压→控制电源→功率电源时序启动，防止上电冲击损坏板卡

应用场景

  1. Mark IV 燃机主控控制柜整机电源监控单元
  2. 电厂励磁控制柜、调速控制柜电源保护模块
  3. 大型压缩机机组 DCS 控制柜供电监测系统

 材质构成

PCB 阻燃 FR-4 基板，电源采样回路采用大功率线绕电阻，继电器触点为银合金材质，板卡固定支架冷轧钢板喷塑。

结构特征

Mark IV 标准插卡式，板卡分区为电源采样区、逻辑运算区、继电器输出区，前端 6 颗 LED 分别对应四路电源状态、故障、运行指示灯，卡扣 + 螺丝双重固定。

工作原理

各路电源经分压采样电路转为低压采样信号送入比较运算芯片，与内部基准电压对比，超出阈值后触发逻辑电路，驱动对应继电器动作输出故障信号或分断故障电源，同时点亮故障指示灯；上电阶段通过时序电路逐级打开各路电源输出，实现有序上电。

 安装要求

  1. 安装在控制柜电源进线侧插槽，靠近开关电源模块，缩短采样线缆长度
  2. 采样线缆单独布线，远离动力电缆，避免动力负载启停干扰采样精度
  3. 继电器输出端子接线紧固，触点严禁过载使用。

 使用注意事项

  1. 禁止随意调整板内分压采样电阻，参数改动会造成电源保护定值偏移
  2. 定期检查继电器触点烧蚀情况，触点打火发黑及时更换同规格继电器
  3. 柜体进水受潮立即断电，防止电源短路烧毁整板监测回路。
