描述

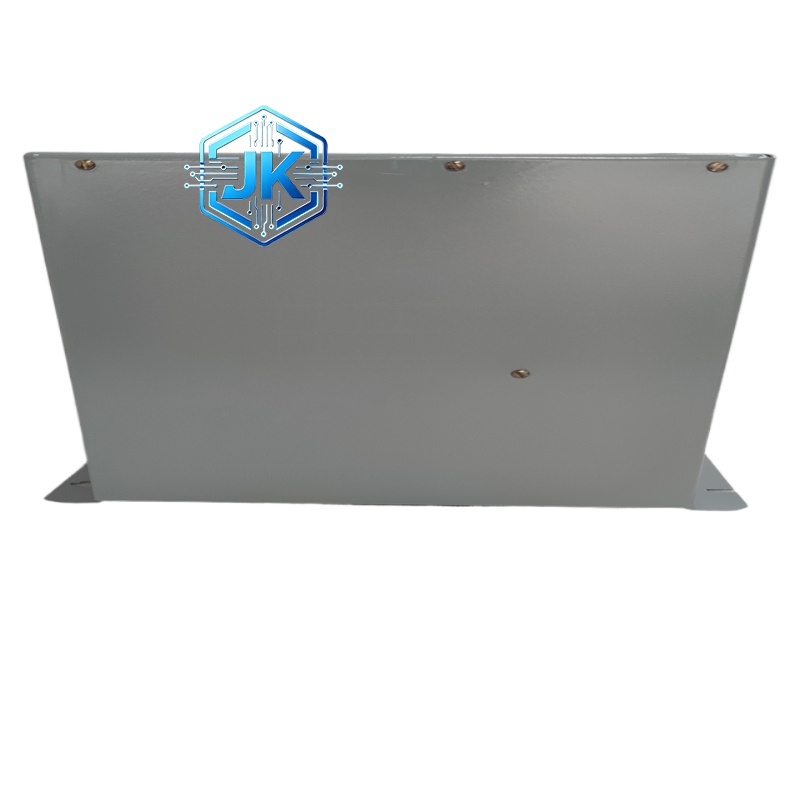

GE DS3820PSCB1C1
技术规格：
- 产品系列：GE Mark V系列电源模块
- 型号解析：DS3820 — 20A输出，PSC — 电源，B1C1 — 特定配置
- 输入电压：120V AC / 240V AC（可选，通过跳线配置）
- 输出电压：+5V DC（主电源）、+3.3V DC、+12V DC、-12V DC
- 额定输出电流：+5V / 20A（主输出），+3.3V / 5A，+12V / 2A，-12V / 0.5A
- 总输出功率：约120W
- 效率：≥85%（典型值）
- 工作温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 安装方式：Mark V标准机架插槽安装
- 防护等级：IP20（机架内）
功能特点：
- 多路输出：同时提供+5V、+3.3V、+12V、-12V四组电源，满足机架内不同模块的供电需求
- 过流保护：每路输出均有独立过流保护，短路时自动切断输出
- 过压保护：输出电压超出设定值时自动关断
- 热保护：内置温度传感器，超过70℃自动降额或关断
- 风扇冷却：内置散热风扇，强制风冷，确保高负载下稳定运行
- 冗余配置：支持双电源冗余配置（一主一备），主电源故障时备用电源自动接管
- LED指示：前面板有电源状态、故障状态LED指示灯
应用场景：
- GE Mark V系列燃机控制系统（如MS300、MS500等）
- 上世纪90年代部署的GE 90-70系列PLC系统
- 早期工业DCS控制柜
- 任何仍在使用GE Mark V系列PLC的老旧工业控制场合
性能参数：
| 参数项 | 数值 |
|---|---|
| 输入电压 | 120V / 240V AC |
| 主输出 | +5V / 20A |
| 辅助输出 | +3.3V/5A, +12V/2A, -12V/0.5A |
| 总功率 | 约120W |
| 效率 | ≥85% |
| 工作温度 | 0℃ ~ 60℃ |
| 防护等级 | IP20 |
| 材质 | 阻燃金属外壳，铜线变压器，铝电解电容 |
材质构成：阻燃金属（镀锌钢板）外壳，高频变压器（铁氧体磁芯+铜线绕组），铝电解电容，MOSFET开关管，散热风扇（滚珠轴承），PCB为FR-4多层板。

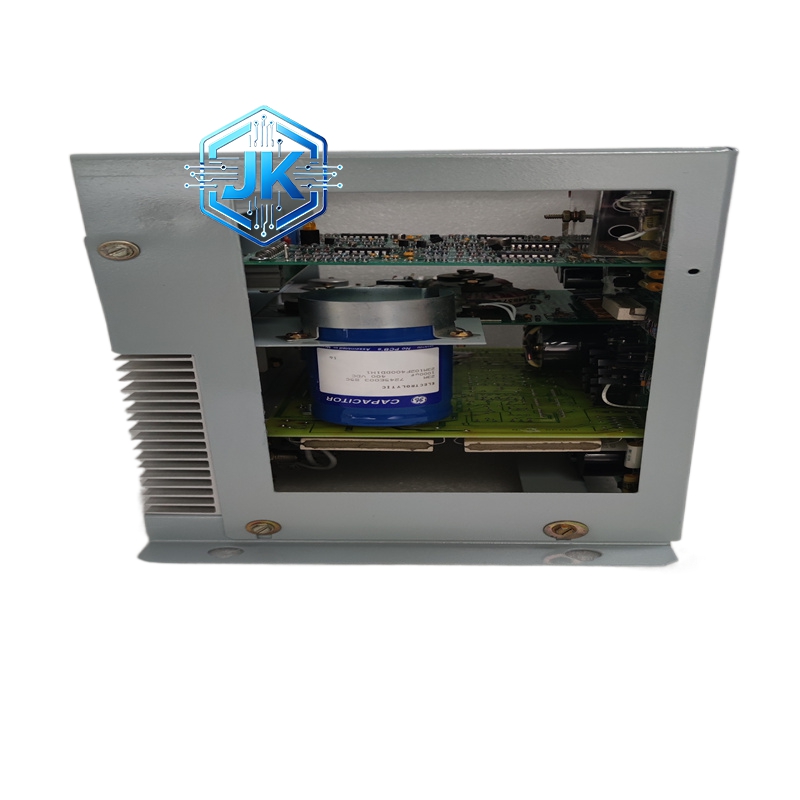

结构特征：单槽宽度模块，前面板有电源开关、LED指示灯（Power OK、Fault、Fan）、输出电压调节旋钮，后面板为AC输入端子和机架总线连接器，顶部有散热风扇出风口。
工作原理：交流输入经整流滤波后，由高频开关管（MOSFET）以数十kHz频率斩波，通过高频变压器隔离降压，再经整流滤波输出稳定直流电压。PWM控制器根据输出电压反馈实时调整占空比，确保输出电压稳定。过流/过压/过温保护电路实时监控各参数，异常时立即关断输出。
安装要求：
- 安装于Mark V机架专用电源槽位，通常位于机架最左侧或最右侧
- AC输入线必须使用屏蔽电缆，接地可靠
- 冗余配置时主备电源需分别接入不同的AC电源回路
- 风扇出风口不可被遮挡，需保持通风
使用注意事项：
- 输入电压跳线必须与现场AC电压一致，接错会烧毁模块
- 不可超过额定输出电流使用，否则触发过流保护
- 风扇故障时模块会自动关断，需立即更换
- 定期清洁风扇滤网，灰尘积累会导致过温
- 备用电源需定期测试切换功能，建议每季度一次
