描述

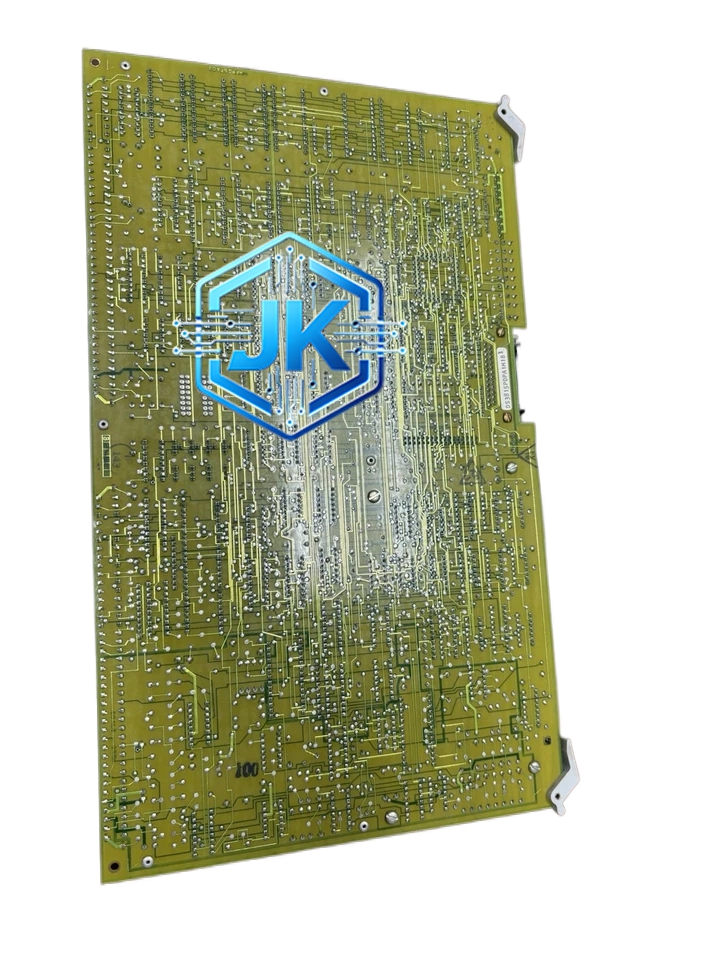

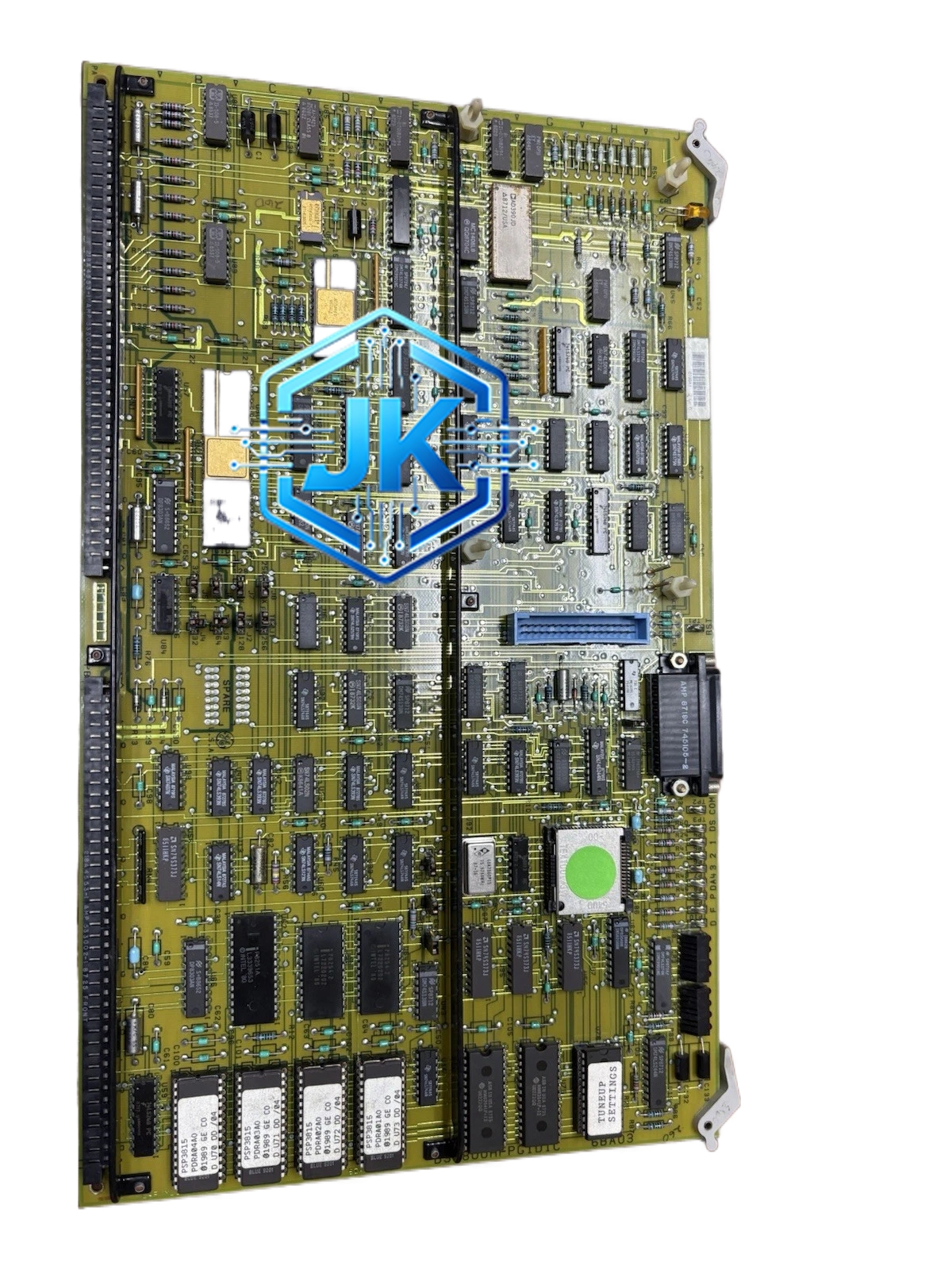

GE DS3815PMMA1F1B DS3800系列电源监控与管理模块
技术规格：
- 系列：DS3800 DCS控制系统
- 监控参数：各路电源电压（24VDC）、电流、温度
- 监控通道数：支持监控多路电源模块（通常8～16路）
- 报警功能：欠压报警（电压＜21.6VDC）、过压报警（电压＞26.4VDC）、过流报警、过温报警（温度＞80°C）、断电报警
- 通信接口：通过DS3800高速背板与CPU模块通信
- 冗余管理：支持双电源自动切换逻辑监控，主备电源状态实时上报
- 安装方式：DS3800标准背板插槽
- 工作电压：24VDC ±10%
- 功耗：典型值＜3W
- 工作温度：0°C～60°C
- 防护等级：IP20
功能特点：
- 全路电源实时监控：每路电源的电压、电流、温度三参数同时采集，数据刷新周期≤100ms
- 多级报警机制：设置预警、报警、紧急三级阈值，预警时提醒运维人员，报警时触发系统逻辑，紧急时执行安全停机
- 电源冗余状态监测：实时监测主备电源切换状态，确保冗余配置正常工作，切换时间超过50ms时自动报警
- 历史数据记录：支持电源事件日志记录，便于故障回溯分析
- 热插拔支持：在线更换不影响其他通道监控
应用场景：
- 电厂DCS控制站电源监控（汽轮机、锅炉、电气控制站）
- 石化装置DCS控制站电源管理（催化裂化、加氢裂化、乙烯装置）
- 任何对供电可靠性要求极高的DCS系统
工作原理：模块通过DS3800背板持续采集各电源模块的输出电压、电流信号，经内部ADC转换后与设定阈值比较。正常时仅上报状态数据；异常时立即通过背板向CPU发送报警信号，CPU根据预设逻辑执行相应动作（如报警、切换电源、安全停机）。
安装要求：安装于DS3800标准19英寸机柜背板插槽内，供电由被监控的电源母线提供（模块自身功耗极低），需确保机柜接地良好（接地电阻＜4Ω）。
使用注意事项：
- 报警阈值需根据实际电源规格正确设置，避免误报
- 定期检查模块LED状态，异常指示灯亮起时需立即排查对应电源
- 模块更换前需确认跳线设置与原模块一致
- 建议每季度进行一次电源切换测试，验证冗余功能正常
