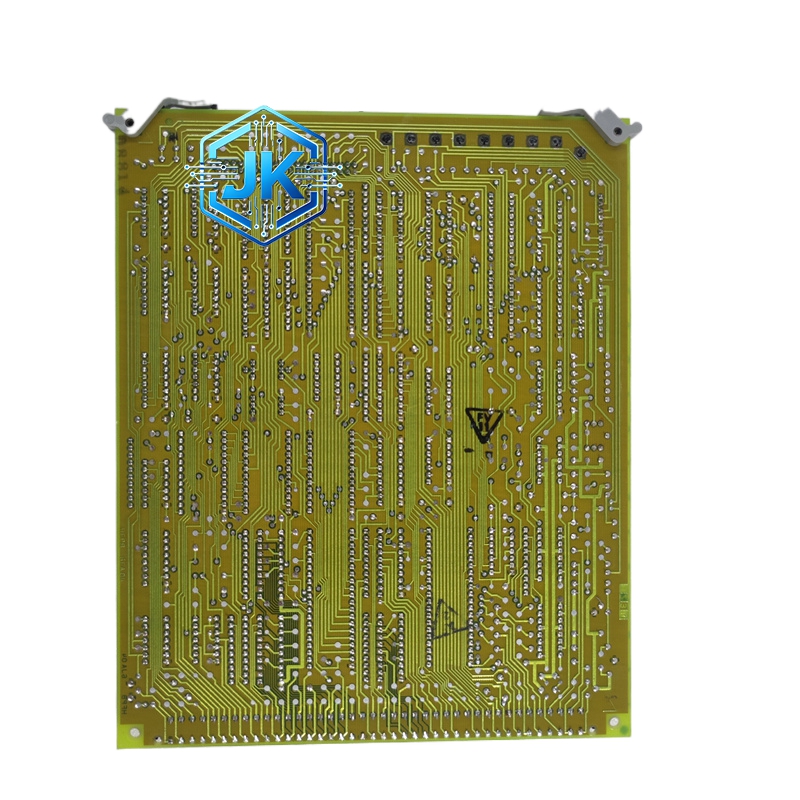

GE通用电气 DS3815PDPA1P1B Mark VI 数字量处理/脉冲分配模块
技术规格：
- 系列：Mark VI / Mark VIE
- 模块类型：VME标准单槽3U高度
- 通道数：48路数字量输入（DI）+ 24路数字量输出（DO）（比P1版增加50%）
- 输入信号类型：干接点 / 24V DC有源 / 120V AC有源 / 48V DC
- 输出信号类型：继电器输出（2A/250V AC）+ 晶体管输出（NPN/PNP，0.5A/24V DC）
- 脉冲计数：支持最高1MHz脉冲频率输入（比P1版提升一倍）
- 通信接口：VME64总线，双端口 + 独立以太网口（100Base-T）
- 供电电压：+5V DC + 3.3V DC（机架背板）
- 工作温度：0°C 至 +55°C
- 存储温度：-40°C 至 +85°C
- 防护等级：IP20（机柜内）
功能特点：
- 更高通道密度：48DI + 24DO，比P1版多16DI + 8DO
- 更高脉冲频率：1MHz vs 500kHz，适用于高速编码器
- 独立以太网：除VME总线外，新增独立100Base-T以太网口，支持直接与上位系统通讯
- 增强逻辑处理：FPGA逻辑资源增加，支持更复杂的逻辑运算和定时任务
- SOE增强：时间分辨率提升至0.5ms（P1版为1ms）
- 双看门狗：硬件看门狗 + 软件看门狗双重保护
材质构成：
- 外壳：压铸铝合金 + 镀锌钢板，黑色粉末喷涂
- PCB：10层工业级FR-4，沉金工艺，三防涂覆
- 连接器：镀金弹片式连接器 + RJ-45镀金接口（带磁隔离）
- 继电器：高寿命密封型电磁继电器，10万次机械寿命
- 光耦：高速光耦隔离器，隔离电压2000V DC
结构特征：
- VME标准单槽3U高度，160mm × 233.4mm
- 前面板：48个DI状态LED + 24个DO状态LED + Power/Run/Fault/Eth LED
- 背部：VME总线连接器（P1/P2）+ 独立以太网口 + 电源连接器 + DI/DO接线端子
- 前面板设有模块地址拨码开关（8位）和测试按钮
工作原理：
与DS3815PDPA1P1基本相同，但增强版FPGA逻辑资源更丰富，支持更多通道的并行处理。独立以太网口使模块具备一定的独立通讯能力，在VME总线故障时仍可通过以太网与上位系统保持有限通讯。脉冲计数频率提升至1MHz，适用于高速旋转机械的转速测量。
应用场景：
- 燃气轮机现场阀门状态采集（更多通道需求）
- 高速旋转机械编码器信号采集（1MHz脉冲）
- 大型电厂辅助设备状态监测（更多DI/DO需求）
- 需要独立以太网通讯的场合
安装要求：
- VME64标准机架安装，单槽位置
- 模块地址通过拨码开关设置，不可与其他模块冲突
- 独立以太网口接入独立交换机，与VME网络物理隔离
- DI/DO接线端子使用螺钉端子，线径0.5-2.5mm²
- 继电器输出侧不可超过2A/250V AC
使用注意事项：
- 独立以太网口需单独配置IP地址，与VME网络不在同一网段
- 脉冲频率超过1MHz会导致计数丢失，需确认编码器输出频率
- 继电器驱动感性负载必须并联续流二极管
- 定期检查端子紧固，振动环境每季度检查一次
- 锂电池（CR2032）每2年检查一次电压，低于2.7V需更换
