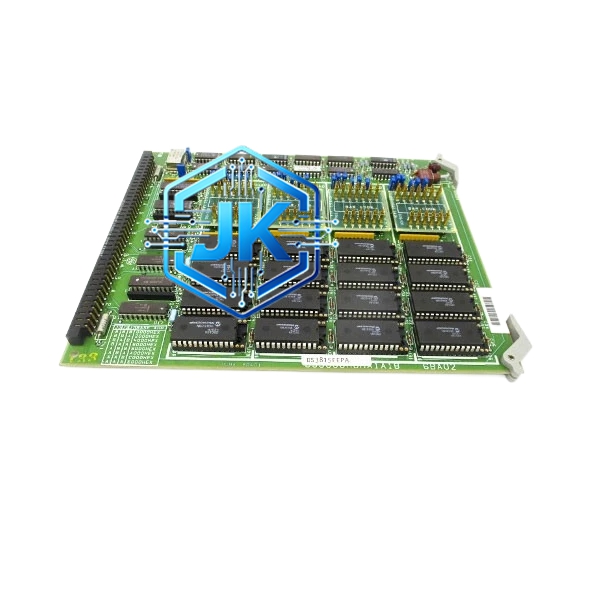

GE DS3815PCBA 电源供应模块主电路板（Power Supply Card PCB Assembly，Mark V / Mark VI 燃气轮机控制系统专用）
GE DS3815PCBA 电源供应模块主电路板（Power Supply Card PCB Assembly，Mark V / Mark VI 燃气轮机控制系统专用） - 图片 2

GE DS3815PCBA 电源供应模块主电路板（Power Supply Card PCB Assembly，Mark V / Mark VI 燃气轮机控制系统专用）

产品简介：
该产品是GE Speedtronic Mark V及Mark VI燃气轮机控制系统中电源供应模块的核心印刷电路板组件（PCBA），负责将外部交流电源转换为控制器所需的多路直流电源（+5V、+15V、-15V、+24V）。模块采用开关电源拓扑结构，内置过压保护、过流保护、短路保护、欠压锁定等完善的保护电路，是Mark V/VI系统稳定运行的电力保障核心。DS3815PCBA为完整的电路板组件，包含所有贴片元件和通孔元件，到货后直接安装即可使用。

分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

GE DS3815PCBA 电源供应模块主电路板（Power Supply Card PCB Assembly，Mark V / Mark VI 燃气轮机控制系统专用）

技术规格：

  • 输入电压：85V AC 至 264V AC（单相）或 170V AC 至 528V AC（三相），47Hz 至 63Hz
  • 输出电压：+5V DC（3A）/ +15V DC（1A）/ -15V DC（1A）/ +24V DC（2A）
  • 输出功率：总功率约65W
  • 转换效率：大于80%（满载时）
  • 纹波与噪声：+5V输出纹波小于50mVpp
  • 电压调整率：小于±1%
  • 负载调整率：小于±1%
  • 保护功能：过压保护（OVP）/ 过流保护（OCP）/ 短路保护（SCP）/ 欠压锁定（UVLO）/ 过温保护（OTP）
  • 隔离电压：输入对输出隔离1500V AC
  • 工作温度：0℃ 至 +55℃
  • 外形尺寸：标准VME单板尺寸（160mm×233.4mm）
  • MTBF：超过200,000小时

功能特点：

  • 多路输出：同时提供+5V、+15V、-15V、+24V四路直流输出，满足控制器内不同芯片的供电需求
  • 开关电源拓扑：采用反激式开关电源设计，体积小、效率高、发热低
  • 完善保护：OVP、OCP、SCP、UVLO、OTP五重保护，任一保护触发立即关断输出并上报故障
  • 输入范围宽：85V-264V AC（或170V-528V AC三相），适应全球不同电网电压
  • 热插拔支持：支持带电插拔（需确认VME背板支持热插拔），更换时不影响其他模块供电
  • LED状态指示：每路输出配置LED指示灯，输出正常时亮起
  • 自诊断：上电自检所有保护电路和输出电压，异常时通过Genius Bus/SRTP Bus上报故障代码
  • 输入滤波：内置EMI滤波器，符合FCC Class B和CISPR 22标准

应用场景：

  • Mark V/VI控制器VME机架的主电源供应
  • 燃气轮机控制柜内所有I/O模块的电源供给
  • 蒸汽轮机控制系统电源供应
  • 联合循环电厂协调控制系统电源供应
  • 任何需要多路隔离直流电源的GE Mark V/VI系统

材质构成：

  • PCB：FR-4 TG170，四层板设计，电源层与信号层交替排列
  • 主控芯片：UC3842级别PWM控制器 + MOSFET（IRF840级别）
  • 变压器：高频铁氧体磁芯变压器，输入对输出隔离1500V AC
  • 整流器件：快恢复二极管（MUR460级别）+ 肖特基二极管（SB560级别）
  • 滤波电容：日本Nichicon或Rubycon品牌电解电容（105℃耐温，2000小时寿命）
  • 保护器件：TVS二极管 + 保险丝（自恢复型PTC）+ 热敏电阻（NTC）
  • 接线端子：前面板1组4位螺丝端子（AC IN）+ 1组4位螺丝端子（DC OUT），触点为磷铜镀锡
  • 外壳：镀锌钢板喷塑处理，带散热鳍片

结构特征：

  • 标准3U VME高度
  • 前面板配置1组4位螺丝端子（AC输入：L、N、PE、开关）
  • 前面板配置1组4位螺丝端子（DC输出：+5V、+15V、-15V、+24V）
  • 前面板配置8个LED：AC OK、+5V OK、+15V OK、-15V OK、+24V OK、Over Temp、Fault、Standby
  • 背板侧标准64针DIN 41612欧式连接器
  • 顶部配置散热鳍片，自然冷却

工作原理：

外部交流电源经EMI滤波器和保险丝后进入整流桥，整流为约300V DC（264V AC输入时）。PWM控制器以65kHz频率驱动MOSFET开关管，将300V DC变换为高频交流电，经高频变压器隔离降压后，由整流二极管和滤波电容转换为+5V、+15V、-15V、+24V四路直流输出。每路输出均有独立的稳压反馈环路，确保输出电压稳定。过压保护电路实时监测各路输出，超过设定阈值时立即关断PWM驱动并上报故障。过温保护通过NTC热敏电阻监测散热片温度，超过85℃时降额输出，超过105℃时关断输出。

安装要求：

  • 安装于VME/VME64背板，确保背板插槽接触良好
  • AC输入线使用2.5mm²以上铜线，接线端子扭矩为1.2N·m
  • DC输出线使用1.5mm²以上铜线，接线端子扭矩为0.8N·m
  • 模块地址无需设定，电源模块固定在机架指定槽位（通常为槽位0或槽位1）
  • 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
  • 模块上方需留有不小于30mm散热空间

使用注意事项：

  • 严禁AC输入线接反（L/N不可互换），会烧毁整流桥
  • DC输出严禁短路，短路时过流保护在100μs内关断输出
  • 更换模块前必须断开AC输入电源并等待5分钟（内部电容放电时间）
  • 长期不用的模块需每3个月通电一次，防止电解电容老化
  • 散热鳍片上不可堆放杂物，否则会触发过温保护
  • 模块故障时VME机架会自动切换至备用电源（如配置了冗余），不影响控制器运行
  • 固件（保护参数）通过控制器软件设定，现场不可修改
