描述

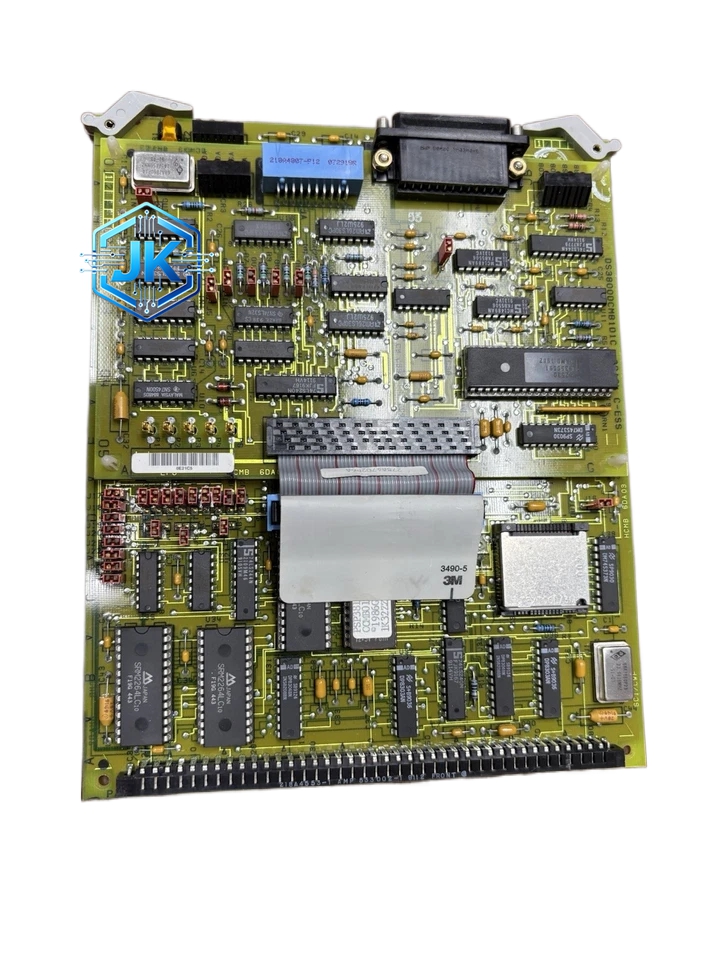

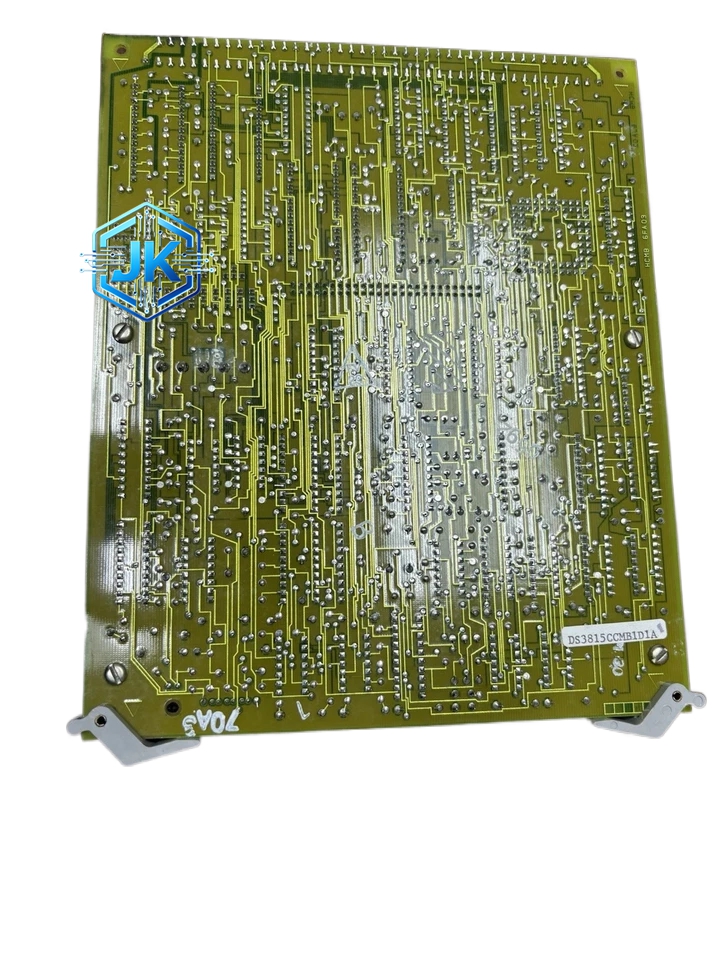

GE DS3815CCMD1B1B — Mark VIe 控制器通信管理模块
技术规格：
- 管理通道数：最多管理 8 个通信通道（以太网 + 串口混合）
- 支持协议：TCP/IP、UDP、Modbus TCP/RTU、OPC DA/UA、DNP3.0、IEC 61850、GE SRTP、BACnet（可选）
- 数据吞吐量：最大 200 Mbps
- 并发连接数：最多 512 个 TCP 连接
- 处理延迟：小于 5ms（局域网内）
- 通信诊断：支持端口流量统计、错误计数、连接状态监控
- 数据缓存：内置 128MB DDR3 缓存，网络中断时自动缓存数据
- 安全加密：TLS/SSL 加密通信
- 工作温度：0°C 至 +60°C
- 存储温度：-40°C 至 +85°C
- 供电：+5V / +3.3V，由 VME 背板供电
- 背板总线：VME64x
- 尺寸：3U VME 模块，160mm × 233.4mm × 100.3mm
- 重量：约 0.9kg
功能特点：
- 统一通信管理：将以太网、串口、现场总线等多种通信方式统一管理，简化系统配置
- 协议转换：自动完成 Modbus RTU 与 Modbus TCP 之间的协议转换，无需额外网关
- 数据路由：根据目标地址自动选择最优通信路径，提高通信效率
- 数据缓存：128MB 大容量缓存，网络中断时数据不丢失，恢复后自动补传
- TLS/SSL 加密：所有 TCP 通信支持加密，防止数据被窃听或篡改
- 512 并发连接：支持大量同时连接，满足与多个上位系统通信的需求
- 全面诊断：实时监控每个通信通道的流量、错误率、连接状态，故障时自动报警
- 远程管理：支持 SNMP 和 Web 界面远程配置和监控
应用场景：
- 大型电厂 Mark VIe 与 DCS、SIS、MIS 多系统之间的统一通信管理
- 电厂与上级调度中心的 IEC 61850 通信管理
- 智能电网项目中的 DNP3.0 通信管理
- 大型化工过程中 OPC UA 通信管理
- 楼宇自动化中 BACnet 通信管理
材质构成：
- 外壳：铝合金压铸框架 + 钢质前面板
- PCB：6 层 FR-4 板，通信区与电源区物理隔离
- 主控芯片：Freescale（NXP）i.MX6 或同等工业级处理器
- 存储：128MB DDR3 SDRAM + 256MB NAND Flash
- 以太网 PHY：Marvell 88E1512 千兆 PHY
- 串口芯片：TI SN65HVD 系列 RS-485 收发器
- 连接器：RJ-45 屏蔽接口 + DB-9 串口连接器
结构特征：
- 3U VME 模块
- 前面板设有 2 个 RJ-45 以太网口、2 个 DB-9 串口
- 每个端口配有 Link/Activity LED
- 顶部设有 Reset 复位按钮
工作原理：
外部系统数据经以太网口或串口进入模块，主控处理器解析数据包协议，根据配置的路由表将数据转换为 Mark VIe 内部协议，通过 VME 总线上传至 CPU 板。反向数据流则从 CPU 板经 VME 总线进入模块，转换为目标协议后发送至外部系统。数据缓存机制确保网络中断时数据不丢失。
安装要求：
- 插入 Mark VIe 机架任意 3U VME 插槽
- 以太网线使用屏蔽双绞线，长度不超过 100 米
- 串口线使用屏蔽电缆，RS-485 总线终端需加装 120Ω 终端电阻
- 接地电阻小于 4Ω
使用注意事项：
- 通信协议配置需在 Toolbox 中逐项设置，与对端系统严格匹配
- 固件升级前务必备份全部通信配置
- 定期清理散热鳍片灰尘
- 缓存数据定期导出，避免缓存溢出
