描述

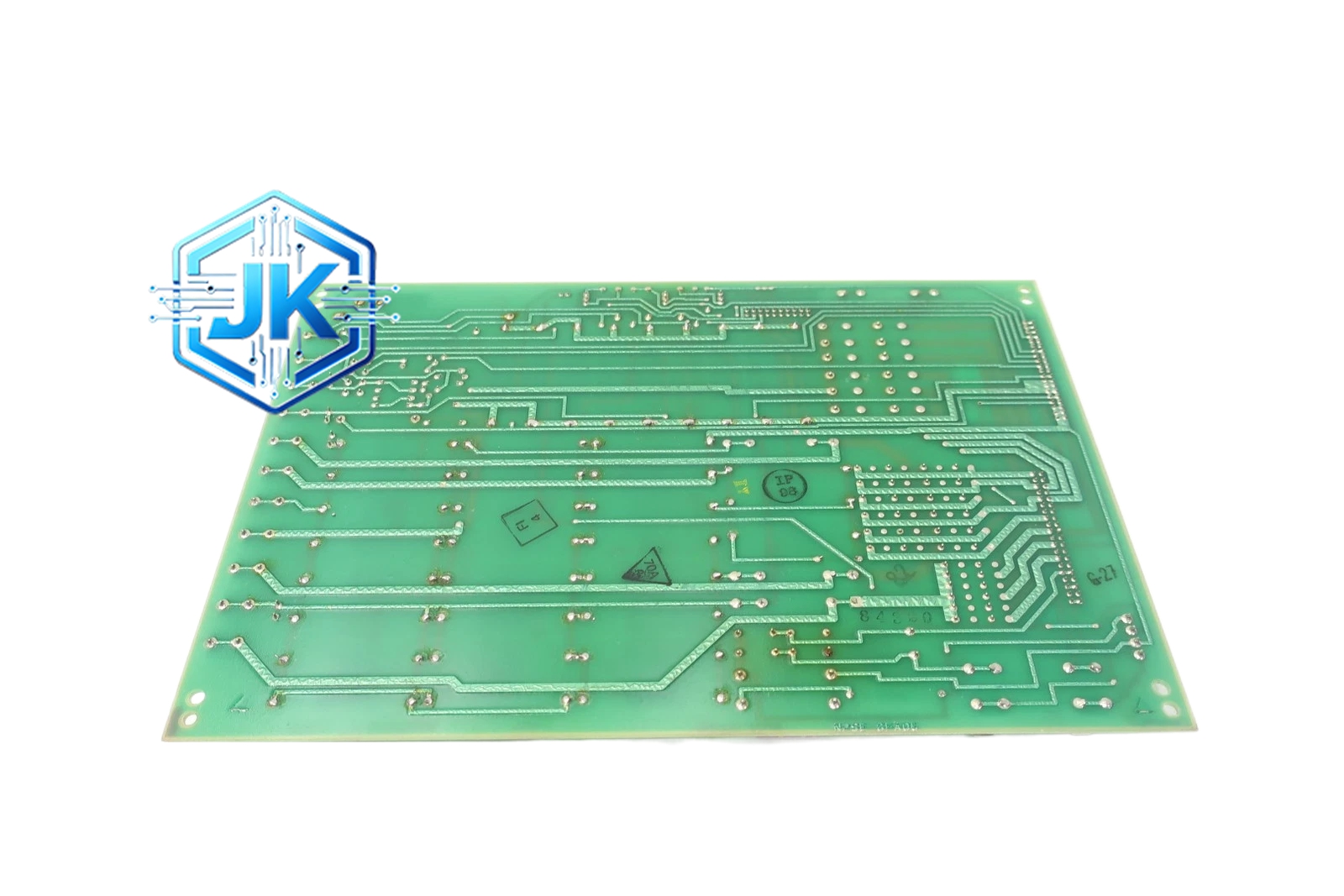

GE DS3810MMBB1A1A 以太网通信模块（冗余版本）
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 冗余以太网通信模块 |
| 适配系列 | GE Fanuc 90-70 / VersaMax |
| 以太网接口 | 2 个 RJ45，10/100 Base-T，自适应 |
| 支持协议 | EtherNet/IP、Modbus TCP、GE SRTP、PROFINET（视固件） |
| 通信速率 | 10/100 Mbps 自适应（双口） |
| 冗余协议 | DLR（Device Level Ring），切换时间小于 50 ms |
| 最大连接数 | 64 个 TCP/IP 并发连接（双口合计） |
| 数据吞吐量 | 最大 8192 字节/帧 |
| 供电电压 | +5V DC（总线供电） |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| 功耗 | 约 3.5W |
| 防护等级 | IP20 |
| MTBF | 大于 120,000 小时 |
功能特点：
- 双以太网口冗余：两个 RJ45 口同时工作，主口故障时 50 ms 内自动切换至备用口
- DLR 环网支持：支持 Device Level Ring 协议，可组成环形网络，任一节点故障不影响通信
- 64 并发连接：比 DS3820 多一倍，适合大型 SCADA 系统
- 双 Web 服务器：两个口各有独立 Web 服务器，任一口均可访问
- 高级安全：支持 IEEE 802.1X 认证、TLS 加密通信、MAC/IP 双重过滤
- 流量监控：实时统计每个连接的收发字节数、错误包数
- 固件远程升级：支持通过任一以太网口进行固件升级，升级期间通信不中断（备用口接管）
应用场景：
- 电厂 DCS 系统：关键控制数据通过冗余以太网上传，任一链路故障不影响监控
- 石油化工：安全仪表系统（SIS）与 DCS 之间的冗余通信
- 大型制造业：多条产线同时接入 SCADA，需要高并发连接
- 轨道交通：信号系统与监控系统之间的冗余通信
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸，阳极氧化，加厚设计（抗振动） |
| 电路板 | FR-4，8 层 PCB（双以太网口需要更多层） |
| 以太网芯片 | Intel I210 双口版本 |
| 隔离器 | ADI ADuM1201，双通道 5000 VDC |
| 连接器 | 2 个 RJ45 磁簧连接器（带 LED） |
| 总线连接器 | 80 针 Genius Bus |
| 晶振 | 25 MHz 高精度晶振（双口同步） |
| 焊接 | 无铅 HASL |
| ESD 保护 | TVS 二极管阵列，±8 kV 接触放电 |
结构特征：
- 标准 90-70 尺寸，宽度 25.4 mm，高度约 125 mm（比 DS3820 略高）
- 前端设有 2 个 RJ45 以太网口（PORT A 和 PORT B），每个口带 Link/Activity LED
- 前端 4 位拨码开关设定地址
- 前端 4 颗状态 LED：绿色（PORT A 正常）、黄色（PORT B 正常）、红色（故障）、蓝色（冗余切换中）
- 背面 80 针 Genius Bus 连接器
- 底部 DIN 导轨卡扣，卡扣加强设计（抗振动）
- 模块顶部设有接地螺丝孔
工作原理：
模块上电后，两个以太网口同时初始化并开始监听。PLC CPU 通过 Genius Bus 将数据写入模块的双端口共享内存。以太网芯片 A 和 B 独立发送和接收数据。DLR 协议监控两个口的链路状态，当主口（PORT A）链路故障时，DLR 控制器在 50 ms 内将所有连接切换至备用口（PORT B），切换过程中数据缓存于模块内部 RAM，确保不丢包。切换完成后，蓝色 LED 闪烁约 2 秒后熄灭，表示切换完成。
安装要求：
- 安装于 35 mm DIN 导轨，地址通过拨码开关设定（两个模块地址不得相同）
- PORT A 和 PORT B 分别连接两个独立的交换机，形成冗余链路
- 使用 Cat5e 或以上屏蔽网线，每口线长不超过 100 米
- 以太网电缆与动力电缆分开走线，间距大于 200 mm
- 两个交换机之间需配置环网协议（如 RSTP）
- 安装后在编程软件中配置冗余模式、IP 地址、DLR 参数
使用注意事项：
- 两个以太网口必须连接到不同的交换机，连接同一交换机会失去冗余意义
- 定期检查两个口的 Link LED 是否都常亮
- 蓝色 LED 闪烁表示正在切换，属于正常现象
- 固件升级时建议在停机窗口进行，虽然支持在线升级但有短暂中断风险
- 模块外壳接地必须可靠，接地电阻小于 4 Ω
- 存储时放在防静电袋中，避免潮湿
