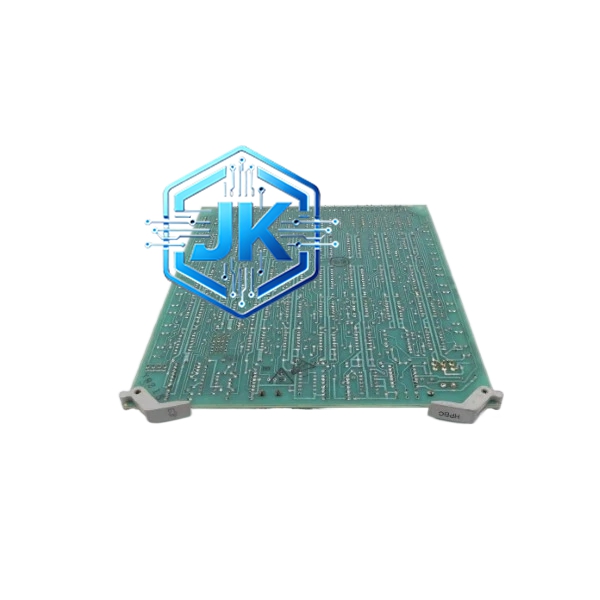

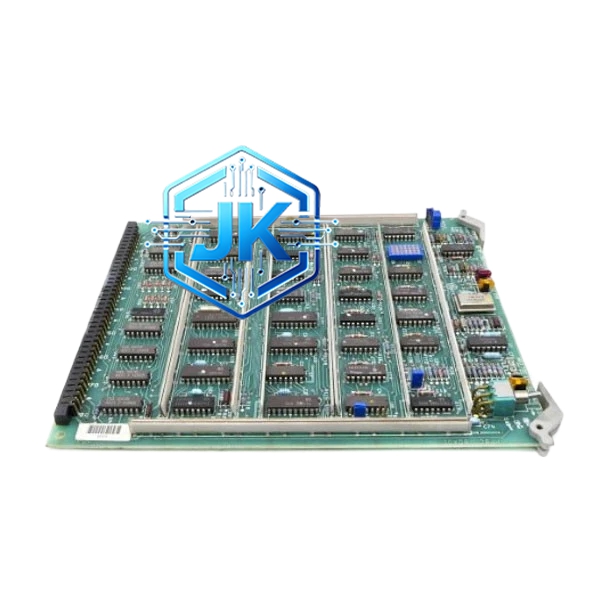

Name: GE DS3800NPTA — 通用电气模拟量电流输入模块
Brand: simple

描述

GE DS3800NPTA — 通用电气模拟量电流输入模块

技术规格

参数项目	详细指标
模块类型	模拟量电流输入模块（NPTA = Numeric Process Transducer Analog）
输入通道数	8通道（部分配置为16通道）
输入信号类型	4~20mA DC（两线制或三线制变送器均可）
输入阻抗	250 Ω（典型值，将4~20mA转换为1~5V电压）
分辨率	16位A/D转换器，分辨率约0.001% FS
精度	±0.1% FS（满量程）
采样速率	每通道最高10次/秒（可配置）
共模抑制比（CMRR）	≥ 100 dB
供电电压	+5V DC（背板供电）
功耗	典型值约4W
通信接口	VMEbus（Mark V）或 GEnet以太网（Mark VI）
工作温度范围	0°C ~ 60°C
模块尺寸	标准VME 6U高度
重量	约0.5 kg
MTBF	> 200,000 小时

性能参数

参数项目	数值
输入过载保护	支持，最大可承受30mA持续电流
断线检测	支持，电流< 3.5 mA时判定为断线并报警
通道间隔离	通道间电气隔离，隔离电压≥1000V DC
零点漂移	< 0.01% FS/°C
满量程漂移	< 0.02% FS/°C
抗干扰能力	通过IEC 61000-4系列电磁兼容测试
冗余支持	支持1:1热备冗余

材质构成

部件	材质
PCB板	FR-4高Tg多层板，6层板设计
A/D转换器	工业级Σ-Δ型ADC芯片
精密电阻	金属膜电阻，精度0.1%
连接器	镀金弹簧针座（背板），前面板为螺丝端子
外壳	铝合金阳极氧化处理
滤波电容	钽电容 + 陶瓷电容组合

结构特征

标准VME 6U结构：可插入Mark V/Mark VI标准VME机架
前面板：每通道设有LED指示灯（通道活动、故障、断线）
接线端子：每通道独立的两线制接线端子，支持导线直接压接
跳线设置：通过跳线帽配置输入范围（4~20mA / 0~20mA等）
校准接口：支持通过软件进行在线零点和满度校准

工作原理

现场变送器输出的4~20mA电流信号经模块前面板端子进入，首先通过250Ω精密采样电阻转换为1~5V电压信号。该电压信号经调理电路（包含滤波、放大、隔离）后送入16位Σ-Δ型A/D转换器进行数字化。数字化结果经内部处理器计算为工程值（如压力值MPa、温度值°C等），再通过VMEbus或GEnet总线传送给主控制器。断线检测功能通过监测电流是否低于3.5mA来实现。

功能特点

高精度采集：16位分辨率，±0.1% FS精度，满足过程控制要求
断线自动检测：电流低于3.5mA时自动报警，防止因断线导致的控制失灵
通道独立配置：每通道可独立设置工程量范围、滤波时间、报警限值
输入过载保护：内置限流和钳位电路，保护模块不被大电流损坏
冷端补偿：内置温度传感器，自动补偿热电偶/热电阻测量中的冷端误差（如配置为RTD输入时）
在线校准：支持通过工具软件进行零点和满度在线校准，无需断电

应用场景

火力发电厂：汽包水位、主蒸汽压力/温度、给水流量等过程量采集
燃气轮机电厂：进气温度、排气温度、燃料流量等参数监测
化工行业：反应釜温度、压力、流量等过程控制信号采集
水处理：水池液位、出水流量、pH值等信号采集
石油天然气：管道压力、温度、流量监测

安装要求

机架要求：VME标准机架，可靠接地（接地电阻< 4 Ω）
接线方式：两线制变送器直接接入模块端子，注意正负极不可反接
电缆要求：使用屏蔽双绞线，屏蔽层在控制柜侧单端接地
布线要求：信号电缆与动力电缆分开敷设，间距≥15 cm
供电要求：由VME背板提供+5V DC，确保背板电源容量充足

使用注意事项

不可接入电压信号：该模块仅支持电流输入，接入电压信号将导致模块损坏
两线制变送器供电：模块自身不提供变送器供电，需确认变送器为两线制且由外部供电或由其他模块供电
定期校准：建议每年进行一次零点和满度校准，确保长期精度
防雷保护：室外信号电缆入口需加装信号防雷器
端子防松：定期检查端子紧固情况，松动会导致信号波动
