描述

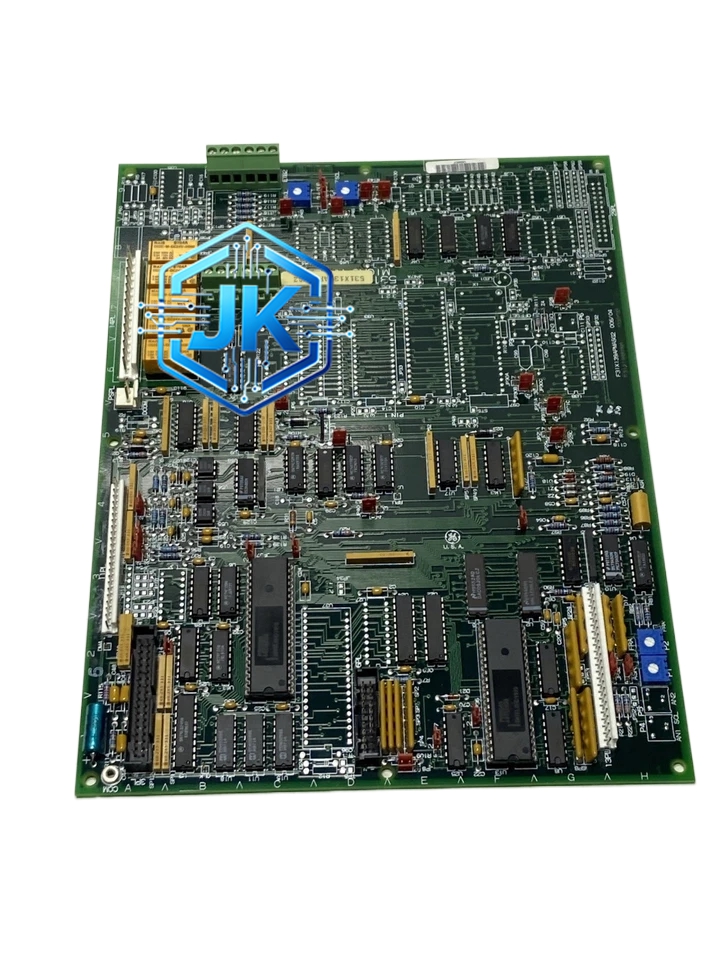

GE DS3800NPSE1C1E 脉冲输出模块（Pulse Output Module，Mark IV 燃气轮机控制系统专用·增强版）
技术规格：
- 通道数量：8路脉冲输出（PWM）
- 输出类型：NPN晶体管开路输出（Open Collector）
- 输出电压：24V DC（最大），支持48V DC（增强版特性）
- 脉冲频率：0.5Hz 至 1000Hz（可配置，较1A1A版本提升一倍）
- 占空比范围：0% 至 100%（0.5%步进，精度更高）
- 单通道最大电流：200mA（较1A1A版本提升一倍）
- 整板最大电流：1.6A（较1A1A版本提升一倍）
- 隔离方式：每2通道一组，通道间隔离1000V DC（较1A1A版本的500V提升一倍）
- 响应时间：导通小于1ms，关断小于2ms（较1A1A版本更快）
- 供电电压：5V DC（背板供电）
- 通信接口：GE Genius Bus（Mark IV专用）
- 工作温度：0℃ 至 +60℃（较1A1A版本的+55℃略有提升）
- 存储温度：-40℃ 至 +85℃
- 外形尺寸：标准3U VME单板尺寸（160mm×233.4mm）
- MTBF：超过200,000小时（较1A1A版本提升）
功能特点：
- 8通道独立PWM输出：每路脉冲频率和占空比可独立设定，0.5%步进精度
- 1000Hz高频输出：支持最高1000Hz脉冲频率，适用于需要快速响应的执行机构（如液压伺服阀）
- 200mA大电流输出：单通道200mA驱动能力，可直接驱动中等功率电磁阀，无需外加中间继电器
- 1000V DC高隔离：通道间隔离电压提升至1000V DC，适用于强干扰工业环境
- 每2通道一组隔离：隔离粒度更细，抗干扰能力更强
- LED状态指示：每2通道一组LED指示灯，现场可直观判断输出状态
- 自诊断增强：支持输出电流监测、温度监测、隔离电阻监测，故障诊断更精准
- 看门狗定时刷新：输出状态每50ms自动刷新（较1A1A版本的100ms更快）
应用场景：
- 燃气轮机燃料调节阀（FSRV）高速脉冲控制
- 进气导叶（IGV）高频角度调节
- 可调静叶（VSV）快速位置控制
- 蒸汽轮机液压调节阀控制
- 联合循环电厂高压给水调节阀控制
- 任何需要高频、大电流脉冲输出的Mark IV系统场合
材质构成：
- PCB：FR-4 TG170，八层板设计（较1A1A版本的六层板增加两层屏蔽层）
- PWM芯片：增强型PWM发生器ASIC（GE定制），工作频率大于20MHz
- 输出器件：高功率NPN达林顿晶体管阵列（单管额定电流300mA）
- 隔离器件：增强型高速光耦（HCPL-3120级别），隔离电压1000V DC
- 接线端子：前面板2组8位螺丝端子排（每2通道一组：COM + 2×NO），触点为磷铜镀锡，额定电流5A
- 外壳：镀锌钢板喷塑处理，EMI屏蔽，散热鳍片面积增大30%
结构特征：
- 标准3U VME高度
- 前面板配置2组8位螺丝端子排（每2通道：2×COM + 2×NO，共4组）
- 前面板配置8组LED指示灯（每2通道一组，绿色，输出时常亮）
- 前面板配置6个状态LED：Power、Run、Fault、Diagnostic、Communication、Over Temp
- 背板侧标准64针DIN 41612欧式连接器（Genius Bus）
- 顶部配置DIP开关（8位），用于设定脉冲频率范围、输出模式和隔离配置
工作原理：
控制器通过Genius Bus总线发送8位占空比设定值至模块FPGA。FPGA根据设定值控制增强型PWM发生器输出对应频率（最高1000Hz）和占空比（0.5%步进）的脉冲信号。脉冲信号经1000V DC光耦隔离后驱动高功率达林顿晶体管阵列，晶体管导通时输出端与COM端短路（低电平有效），负载得电动作。每路输出内置高性能续流二极管和TVS保护，驱动感性负载时吸收反向电动势并钳制电压尖峰。
安装要求：
- 安装于VME/Genius Bus背板，确保背板5V供电稳定（5V±5%）
- 模块地址通过DIP开关设定，同一总线上地址不重复（0-15）
- 接线端子螺丝扭矩为0.8N·m，过紧会损坏端子
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
- 模块上方需留有不小于30mm散热空间（增强版发热量较大）
- 严禁与Mark V/VI模块混装在同一VME机架中，总线协议不兼容
使用注意事项：
- 严禁输出端直接短路至电源正极，会烧毁输出晶体管
- 感性负载必须并联续流二极管，大电感负载建议外加压敏电阻（MOV）
- 输出电流不超过200mA/通道，整板不超过1.6A
- 1000Hz高频输出时，负载接线长度不超过5米，否则会产生信号衰减
- 长期不用的模块需每6个月通电一次，防止电解电容老化
- 更换模块前必须断电并确认无残余电压
- 固件升级通过GE ToolboxST进行，升级时Mark IV需处于STOP模式
