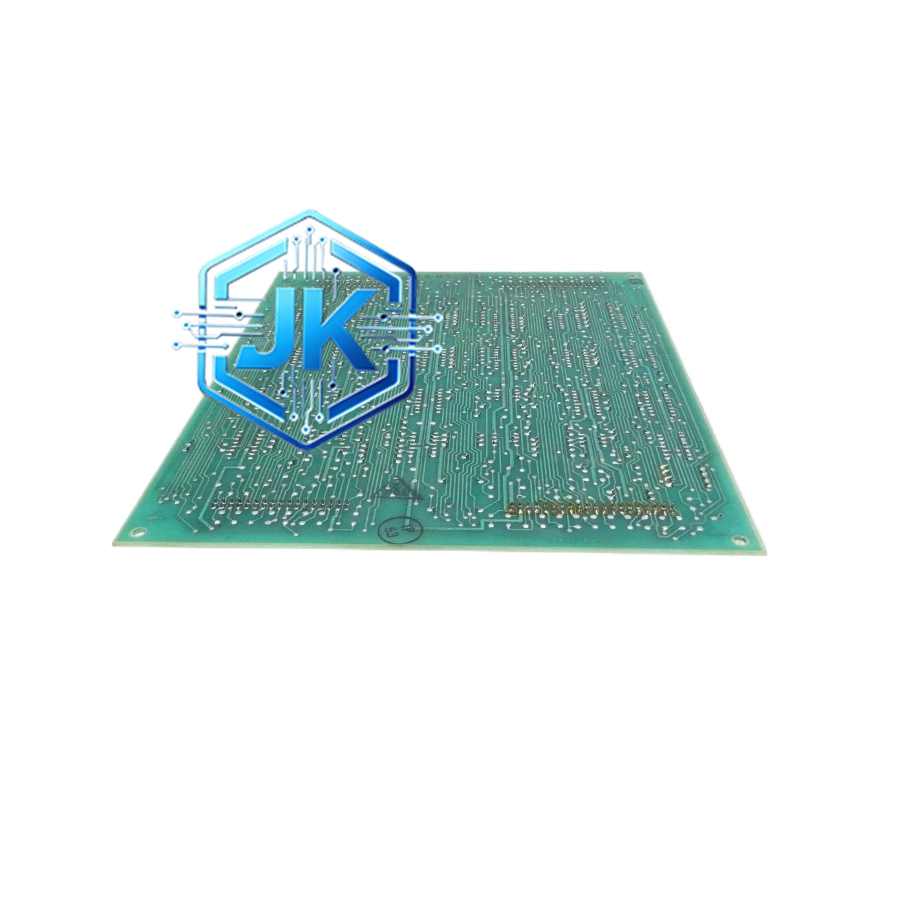

GE DS3800NOWA1K1K 模拟量输出模块（8通道4-20mA，Mark V / Mark VI 燃机控制系统专用）
技术规格：
- 通道数量：8路模拟量输出（AO）
- 输出信号：4-20mA DC（两线制）
- 输出分辨率：16位D/A转换器，有效分辨率14位（约16,000级）
- 输出精度：±0.1%满量程（典型值），±0.2%满量程（最大值）
- 温漂：小于15ppm/℃
- 负载能力：最大750Ω（24V供电时），单通道最大30mA
- 更新速率：每通道10次/秒（8通道同步更新）
- 隔离方式：通道间隔离500V DC，通道对地隔离250V DC
- 供电电压：5V DC（背板供电）+ 外部24V DC（输出回路供电）
- 通信接口：GE SRTP高速串行总线（Mark VI）/ Genius Bus（Mark V）
- 工作温度：0℃ 至 +60℃
- 存储温度：-40℃ 至 +85℃
- 外形尺寸：标准3U VME单板尺寸（160mm×233.4mm）
- MTBF：超过150,000小时
- 冗余配置：双机冗余（A/B通道同时输出，故障自动切换）
功能特点：
- 8通道同步输出：所有通道在同一时刻更新，消除通道间时间偏差，适用于需要多变量同步控制的场合
- 16位高分辨率：最小输出变化约0.0003mA，调节精度极高
- 两线制输出：仅需2根线即可完成供电和信号传输，大幅节省电缆
- 精密恒流源：内置Howland电流泵电路，使用0.1%精密电阻，温漂小于10ppm/℃
- 断线检测：自动检测输出回路断线，断线时输出低于4mA的故障值（3.6mA），控制器可识别故障
- 过温保护：模块内部温度超过70℃时自动降额输出，超过85℃时报警并关闭输出
- 双冗余设计：A/B双通道同时输出，任一通道故障时另一通道无缝接管，切换时间小于10ms
- 自校准功能：支持通过控制器软件进行零点和满度校准，无需拆卸模块
应用场景：
- 燃气轮机燃料调节阀开度给定（4-20mA对应0-100%开度）
- 进气导叶（IGV）角度给定
- 蒸汽轮机调节阀控制信号
- 联合循环电厂旁路阀控制
- 给水调节阀开度给定
- 减温减压阀控制信号
材质构成：
- PCB：FR-4 TG170，六层板设计，模拟层与数字层完全隔离并设置屏蔽层
- D/A芯片：16位Σ-Δ型DAC（AD5791级别），内置精密2.5V基准源，温漂小于2ppm/℃
- 恒流源：Howland电流泵电路，使用0.1%精密金属膜电阻（温漂小于10ppm/℃）
- 隔离器件：高频变压器隔离 + 光耦隔离，双重隔离保障
- 接线端子：前面板8组3位螺丝端子（每通道：I+、I-、EXC+、EXC-），触点为磷铜镀锡
- 外壳：镀锌钢板喷塑处理，EMI屏蔽
结构特征：
- 标准3U VME高度
- 前面板配置8组3位螺丝端子（每通道：I+、I-、EXC+、EXC-）
- 前面板配置8组LED指示灯（每通道1个，绿色常亮表示正常输出）
- 前面板配置5个状态LED：Power、Run、Fault、Calibration、Communication
- 前面板配置DIP开关（8位），用于设定模块地址和输出范围（4-20mA / 0-20mA）
- 背板侧标准64针DIN 41612欧式连接器
工作原理：
控制器通过SRTP/Genius Bus总线发送16位数字输出值至模块FPGA。FPGA将数字值送入16位D/A转换器，D/A输出电压信号经精密电阻网络转换为4-20mA电流。Howland恒流源电路确保输出电流不受负载电阻变化影响（最大750Ω）。断线检测电路实时监测回路电流，低于3.8mA时判定为断线并上报故障。双冗余通道A和B同时输出，比较器实时监测两路输出，当任一路偏差超过设定阈值时自动切换至另一路。
安装要求：
- 安装于VME/VME64背板，确保背板5V供电稳定（5V±5%）
- 外部24V DC供电必须使用稳压电源，纹波小于50mV
- 输出负载电阻不超过750Ω（24V供电时），否则输出电流将不足20mA
- 4-20mA信号线使用屏蔽双绞线，屏蔽层单端接至模块SHIELD端子
- 模块地址通过DIP开关设定，同一总线上地址不重复（0-15）
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
使用注意事项：
- 严禁输出端开路超过10秒，会导致D/A转换器 latch-up
- 外部24V供电断电后，模块内部电容仍可维持输出约5秒，属正常现象
- 校准操作需在稳定工况下进行，环境温度变化大于5℃时校准精度下降
- 备用通道未使用时需短接输出端（I+接I-），避免浮空引入干扰
- 长期不用的模块需每6个月通电一次，防止电解电容老化
